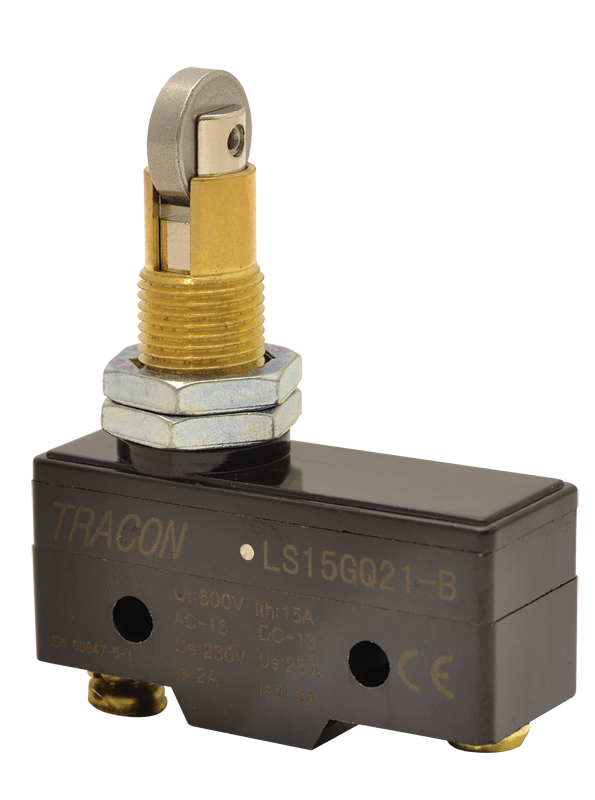

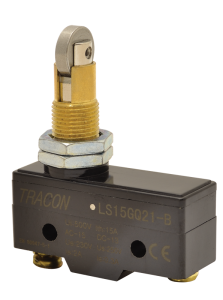

Mikroprzełącznik (krańcówka) z rolką – Tracon LS15GQ21-B

1xCO | 2A 230V AC | Trzpień z rolką wzdłużną | IP00

Wyłącznik krańcowy Tracon LS15GQ21-B to precyzyjny komponent automatyki, zaprojektowany do detekcji mechanicznej w miejscach, gdzie wymagane jest zminimalizowanie oporów tarcia. Wyposażenie trzpienia w rolkę wzdłużną (ustawioną w osi długiej korpusu) pozwala na płynne przyjmowanie najazdów od strony czołowej oraz współpracę z krzywkami o łagodnym profilu. Dzięki mechanizmowi migowemu (Snap Action), urządzenie gwarantuje natychmiastowe i powtarzalne przełączenie styków.

Główne zalety wyłącznika Tracon LS15GQ21-B:

• Trzpień z rolką wzdłużną: Metalowa rolka ustawiona równolegle do dłuższego boku mikroprzełącznika zapewnia płynność ruchu i chroni mechanizm przed siłami bocznymi przy najazdach czołowych.
• Szybkie przełączanie (Snap Action): Konstrukcja styków zapewnia błyskawiczną zmianę stanu niezależnie od prędkości elementu sterującego, co zwiększa trwałość elektryczną urządzenia.
• Uniwersalny styk przełączny (1xCO): Pozwala na dowolną konfigurację połączenia – jako zestyk zwierny (NO) lub rozwierny (NC).
• Wysoka żywotność: Mechanizm zaprojektowany na 1 000 000 cykli gwarantuje niezawodność w intensywnie użytkowanych maszynach przemysłowych.
• Solidne zaciski śrubowe: Zapewniają pewne i trwałe połączenie przewodów, eliminując ryzyko poluzowania na skutek wibracji.

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: LS15GQ21-B
• Typ elementu sterującego: Trzpień z rolką wzdłużną (top roller plunger)
• Konfiguracja styków: 1xCO (przełączny)
• Prąd znamionowy AC-15 (230V): 2 A
• Prąd znamionowy DC-13 (250V): 0,3 A
• Napięcie znamionowe izolacji Ui: 250 V
• Stopień ochrony: IP00 (zaciski nieosłonięte)
• Trwałość mechaniczna: 1 000 000 cykli

Zastosowanie produktu

• Automatyka maszynowa: Precyzyjne pozycjonowanie wózków, kontrola krańcowa posuwu oraz detekcja elementów na liniach montażowych.
• Systemy dźwigowe: Jako czujnik pozycjonujący w mechanizmach pomocniczych i systemach ryglujących.
• Budowa prototypów i urządzeń: Wszechstronny komponent do budowy precyzyjnych czujników kontaktu mechanicznego.
• Przemysł meblowy i AGD: Detekcja położenia wysuwanych elementów w specjalistycznych maszynach produkcyjnych.

Informacja dla instalatora: Model LS15GQ21-B posiada stopień ochrony IP00 (zaciski bez izolacji). Przy montażu w miejscach dostępnych dla personelu lub narażonych na zanieczyszczenia, niezbędne jest zastosowanie dedykowanej osłony LS15-COV. Należy pamiętać, aby kierunek najazdu elementu sterującego był zgodny z kierunkiem obrotu rolki w celu zapewnienia maksymalnej trwałości mechanicznej trzpienia.
