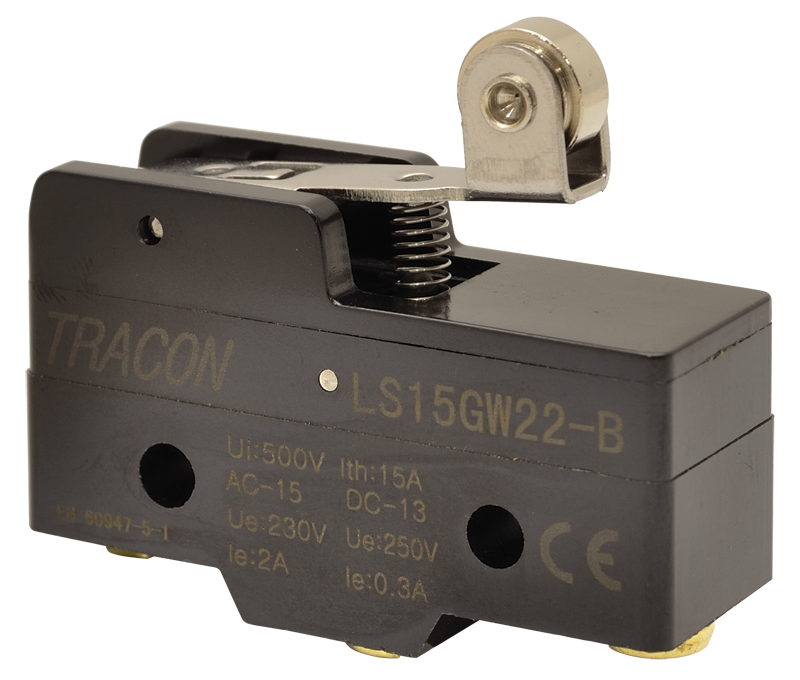

Mikroprzełącznik z krótką dźwignią i rolką – Tracon LS15GW22-B

1xCO | 2A 230V AC | Dźwignia z rolką 19mm | Stopień ochrony IP00

Mikroprzełącznik Tracon LS15GW22-B to kompaktowy komponent sterowniczy, zaprojektowany do precyzyjnej detekcji mechanicznej. Wyposażony w krótką dźwignię o długości 19 mm z plastikową rolką, idealnie nadaje się do współpracy z krzywkami i elementami najeżdżającymi, gdzie wymagana jest szybka reakcja przy minimalnym skoku roboczym. Dzięki zastosowaniu rolki, tarcie między wyłącznikiem a elementem sterującym jest zredukowane do minimum, co wydłuża żywotność całego układu.

Główne zalety mikroprzełącznika Tracon LS15GW22-B:

• Kompaktowa dźwignia (19 mm): Pozwala na montaż w bardzo ciasnych przestrzeniach, zapewniając jednocześnie wysoką sztywność i odporność na wibracje.
• Redukcja tarcia: Plastikowa rolka umożliwia płynną współpracę z elementami najeżdżającymi bocznie, chroniąc je przed zarysowaniem.
• Mechanizm Snap Action: Gwarantuje błyskawiczne przełączenie styków niezależnie od prędkości nacisku, co zapewnia stabilność sygnału elektrycznego.
• Uniwersalny styk przełączny (1xCO): Jeden moduł stykowy typu SPDT umożliwia pracę w trybie normalnie otwartym (NO) lub normalnie zamkniętym (NC).
• Niezawodność przemysłowa: Wytrzymałość mechaniczna rzędu 1 000 000 cykli gwarantuje długą eksploatację w maszynach seryjnych.

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: LS15GW22-B
• Typ elementu sterującego: Krótka dźwignia z rolką (short roller lever)
• Konfiguracja styków: 1xCO (przełączny)
• Prąd znamionowy AC-15 (230V): 2 A
• Prąd znamionowy DC-13 (250V): 0,3 A
• Długość dźwigni: 19 mm
• Stopień ochrony: IP00 (zaciski nieosłonięte)
• Trwałość mechaniczna: 1 000 000 cykli

Zastosowanie produktu

• Urządzenia biurowe i AGD: Detekcja położenia w drukarkach, kserokopiarkach oraz sprzęcie zmechanizowanym.
• Budowa maszyn: Sygnalizacja krańcowa w małych mechanizmach posuwu oraz kontrola domknięcia osłon technicznych.
• Automatyka szafowa: Monitorowanie pozycji elementów wewnątrz paneli sterowniczych i rozdzielnic.
• Elektronika przemysłowa: Jako precyzyjny czujnik kontaktu w urządzeniach testujących i pomiarowych.

Informacja dla instalatora: Model LS15GW22-B posiada stopień ochrony IP00, co wiąże się z odsłoniętymi zaciskami śrubowymi. W celu zapewnienia pełnego bezpieczeństwa i ochrony przed kurzem, zaleca się montaż wewnątrz obudów maszyn lub doposażenie wyłącznika w dedykowaną osłonę zacisków LS15-COV. Krótka dźwignia 19 mm wymaga precyzyjnego ustawienia krzywki najazdowej.
