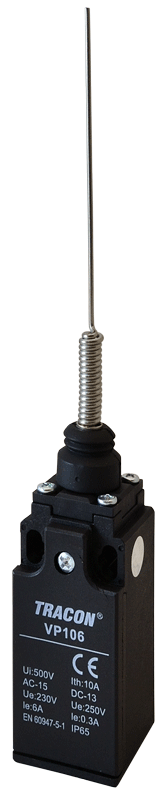

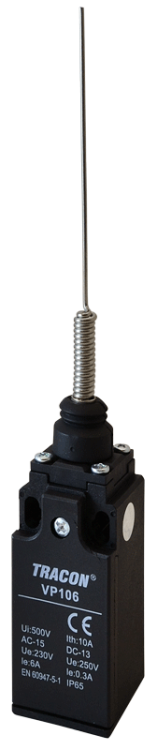

Wyłącznik krańcowy z elastyczną dźwignią sprężynową – Tracon VP106

1xNO + 1xNC | 6A 230V AC | Sprężyna 125mm | Stopień ochrony IP65

Wyłącznik krańcowy Tracon VP106 to specjalistyczny aparat sterowniczy z serii VP, wyposażony w elastyczną dźwignię sprężynową o długości 125 mm (tzw. kocia wąs). Dzięki swojej unikalnej konstrukcji, urządzenie reaguje na najazd obiektu z dowolnego kierunku prostopadłego do osi sprężyny (360°). Długa sprężyna amortyzuje uderzenia, co sprawia, że wyłącznik jest niezwykle odporny na uszkodzenia mechaniczne przy współpracy z obiektami o nieprecyzyjnym torze ruchu lub nieregularnych gabarytach.

Główne zalety wyłącznika Tracon VP106:

• Wielokierunkowa detekcja 360°: Sprężyna aktywuje styki przy wychyleniu w dowolną stronę, eliminując konieczność precyzyjnego ustawiania kąta najazdu elementu sterującego.
• Długa dźwignia (125 mm): Pozwala na wykrywanie obiektów znajdujących się w większej odległości od korpusu wyłącznika, co jest kluczowe w szerokich liniach transportowych.
• Wysoka obciążalność styków (6A): Prąd znamionowy 6A umożliwia bezpośrednie sterowanie obwodami wykonawczymi (np. cewki styczników, sygnalizatory) bez konieczności stosowania przekaźników pośredniczących.
• Szczelność klasy IP65: Obudowa wykonana z wysokiej jakości tworzywa skutecznie chroni mechanizm przed pyłem oraz strumieniami wody, zapewniając niezawodność w wilgotnych halach produkcyjnych.
• Dwa niezależne obwody (1xNO + 1xNC): Pozwalają na jednoczesną sygnalizację obecności obiektu do sterownika PLC oraz fizyczne przerwanie obwodu zasilania (bezpieczeństwo).

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: VP106
• Typ elementu sterującego: Dźwignia sprężynowa (coil spring / "kocia wąs")
• Długość elementu sterującego: 125 mm
• Konfiguracja styków: 1xNO + 1xNC (niezależne)
• Prąd znamionowy AC-15 (230V): 6 A
• Prąd znamionowy DC-13 (250V): 0,3 A
• Napięcie znamionowe izolacji Ui: 500 V
• Stopień ochrony: IP65
• Trwałość mechaniczna: 10 000 000 cykli

Zastosowanie produktu

• Systemy transportu materiałów: Zliczanie paczek o różnych wysokościach i kształtach na szerokich taśmociągach.
• Przemysł drzewny i meblowy: Detekcja obecności płyt i elementów, które mogą lekko odbiegać od osi najazdu.
• Sortownie i logistyka: Wykrywanie zatorów na liniach przesyłowych, gdzie obiekty najeżdżają pod różnymi kątami.
• Automatyka szafowa: Sygnalizacja otwarcia drzwi lub osłon w urządzeniach o dużych prześwitach montażowych.

Informacja dla instalatora: Model VP106 jest wyjątkowo odporny na tzw. "przestrzelenie" najazdu dzięki elastyczności sprężyny, która po prostu ugnie się pod wpływem nadmiernej siły. Aby zachować pełną szczelność IP65, należy pamiętać o zastosowaniu dławnicy kablowej odpowiednio dobranej do średnicy przewodu. Zaleca się montaż w sposób umożliwiający swobodne wychylenie sprężyny w pełnym zakresie 125 mm.
