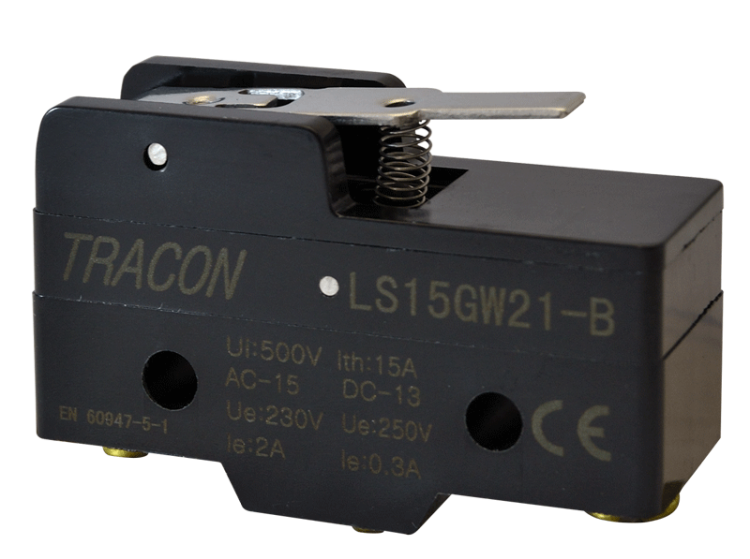

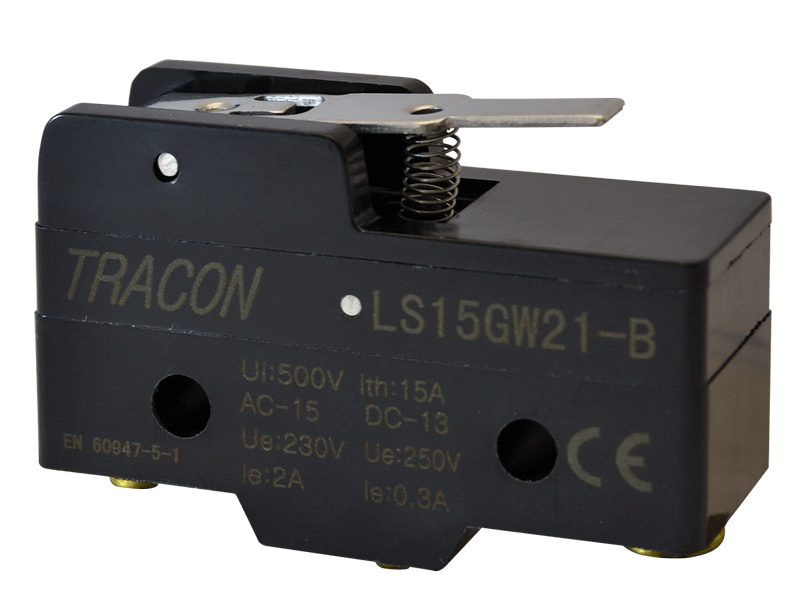

Mikroprzełącznik z krótką dźwignią i rolką – Tracon LS15GW21-B

1xCO | 2A 230V AC | Dźwignia z rolką 17mm | Stopień ochrony IP00

Mikroprzełącznik Tracon LS15GW21-B to kompaktowy aparat sterowniczy wyposażony w krótką dźwignię o długości 17 mm zakończoną plastikową rolką. Krótkie ramię dźwigni zapewnia szybką reakcję styków przy niewielkim skoku elementu sterującego, a zastosowana rolka umożliwia płynną współpracę z krzywkami najazdowymi, eliminując tarcie i chroniąc powierzchnię styku. Dzięki mechanizmowi Snap Action, urządzenie gwarantuje natychmiastowe i powtarzalne przełączenie obwodów.

Główne zalety mikroprzełącznika Tracon LS15GW21-B:

• Precyzyjna, krótka dźwignia (17 mm): Zapewnia wysoką sztywność układu detekcji i pozwala na montaż w miejscach o bardzo ograniczonej przestrzeni.
• Płynność najazdu dzięki rolce: Plastikowa rolka minimalizuje opory mechaniczne, co jest kluczowe przy częstych cyklach pracy i najazdach bocznych.
• Błyskawiczne przełączanie (Snap Action): Gwarantuje pewną zmianę stanu styków niezależnie od prędkości najazdu, zapobiegając iskrzeniu i wypalaniu styków.
• Uniwersalny styk przełączny (1xCO): Jeden moduł typu SPDT pozwala na swobodną pracę w trybie normalnie otwartym (NO) lub normalnie zamkniętym (NC).
• Wysoka trwałość mechaniczna: Konstrukcja przewidziana na 1 000 000 cykli gwarantuje niezawodność w seryjnych urządzeniach przemysłowych i domowych.

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: LS15GW21-B
• Typ elementu sterującego: Krótka dźwignia z rolką (short roller lever)
• Konfiguracja styków: 1xCO (przełączny)
• Prąd znamionowy AC-15 (230V): 2 A
• Prąd znamionowy DC-13 (250V): 0,3 A
• Długość dźwigni: 17 mm
• Stopień ochrony: IP00 (zaciski nieosłonięte)
• Trwałość mechaniczna: 1 000 000 cykli

Zastosowanie produktu

• Budowa maszyn i urządzeń: Precyzyjne pozycjonowanie w małych mechanizmach, sygnalizacja domknięcia pokryw i osłon.
• Przemysł opakowaniowy: Detekcja obecności detali na liniach sortujących o gęstej zabudowie.
• Urządzenia AGD i biurowe: Jako czujnik krańcowy w kserokopiarkach, drukarkach oraz sprzęcie zmechanizowanym.
• Automatyka szafowa: Monitorowanie położenia elementów ruchomych wewnątrz rozdzielnic i paneli sterowniczych.

Informacja dla instalatora: Model LS15GW21-B posiada stopień ochrony IP00, co oznacza odsłonięte zaciski śrubowe. W celu zapewnienia ochrony przed przypadkowym dotykiem i zanieczyszczeniami, zaleca się montaż wewnątrz obudowy maszyny lub doposażenie wyłącznika w dedykowaną osłonę LS15-COV. Krótka dźwignia wymaga precyzyjnego ustawienia toru najazdu względem rolki.
