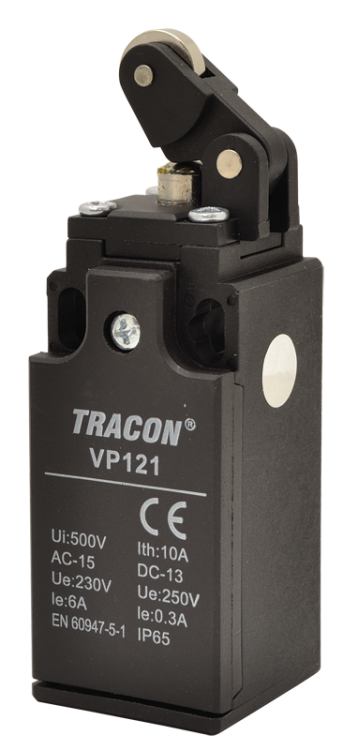

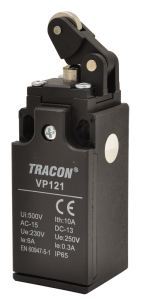

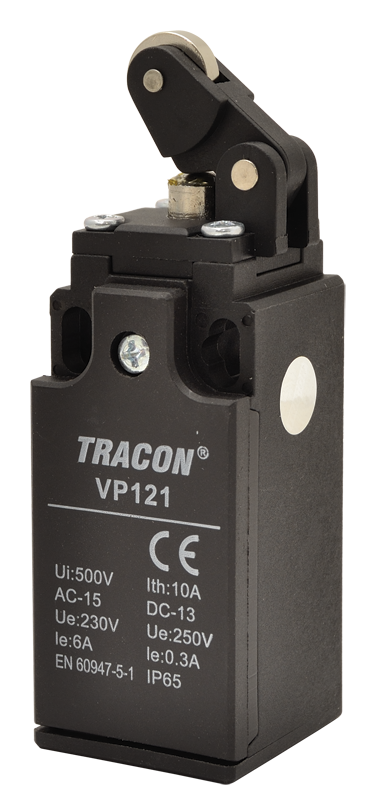

Wyłącznik krańcowy z dźwignią i rolką – Tracon VP121

1xNO + 1xNC | 6A 230V AC | Dźwignia z rolką | Stopień ochrony IP65

Wyłącznik krańcowy Tracon VP121 to wysokiej klasy aparat sterowniczy z serii VP, zaprojektowany do monitorowania i sygnalizacji położeń ruchomych elementów maszyn. Wyposażony w dźwignię obrotową z metalową rolką, idealnie współpracuje z elementami najeżdżającymi bocznie, takimi jak krzywki, suwaki czy profile konstrukcyjne. Dzięki zastosowaniu wytrzymałego tworzywa izolacyjnego o wysokiej odporności oraz klasie szczelności IP65, urządzenie gwarantuje precyzję i długowieczność w typowych warunkach przemysłowych.

Główne zalety wyłącznika Tracon VP121:

• Wysoka obciążalność styków (6A): Prąd znamionowy 6A pozwala na bezpośrednie sterowanie elementami wykonawczymi (np. cewki styczników, hamulce) bez konieczności stosowania dodatkowych przekaźników.
• Płynna praca dzięki rolce: Metalowa rolka minimalizuje tarcie podczas najazdu, co znacząco wydłuża żywotność zarówno samego wyłącznika, jak i elementów sterujących maszyny.
• Odporność na warunki środowiskowe (IP65): Szczelna obudowa zapewnia pełną ochronę przed pyłem oraz strumieniami wody, co umożliwia pracę w wilgotnym i zapylonym otoczeniu produkcyjnym.
• Układ styków 1xNO + 1xNC: Konfiguracja z niezależnymi stykami pozwala na jednoczesne przesyłanie sygnału do sterownika PLC oraz fizyczne przerwanie obwodu bezpieczeństwa.
• Wysoka trwałość mechaniczna: Mechanizm zaprojektowany na 10 000 000 cykli gwarantuje stabilną pracę układu przez wiele lat eksploatacji.

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: VP121
• Typ elementu sterującego: Dźwignia obrotowa z rolką (roller lever)
• Konfiguracja styków: 1xNO + 1xNC (niezależne)
• Prąd znamionowy AC-15 (230V): 6 A
• Prąd znamionowy DC-13 (250V): 0,3 A
• Napięcie znamionowe izolacji Ui: 500 V
• Stopień ochrony: IP65
• Trwałość mechaniczna: 10 000 000 cykli

Zastosowanie produktu

• Automatyka maszynowa: Kontrola położeń krańcowych w obrabiarkach, pakowarkach oraz liniach montażowych.
• Systemy transportowe: Detekcja pozycji wózków na przenośnikach taśmowych i platformach załadowczych.
• Przemysł lekki i spożywczy: Dzięki trwałej obudowie z tworzywa świetnie sprawdza się w miejscach o umiarkowanej agresywności środowiska.
• Urządzenia dźwigowe: Jako pomocniczy wyłącznik krańcowy w windach towarowych i podnośnikach warsztatowych.

Wskazówka montażowa: Model VP121 posiada głowicę, którą można obracać co 90°, co ułatwia dostosowanie kierunku pracy dźwigni do konstrukcji maszyny. Aby zachować fabryczny stopień ochrony IP65, należy bezwzględnie użyć dławnicy kablowej odpowiednio dobranej do średnicy przewodu zasilającego. Zaleca się montaż w sposób uniemożliwiający bezpośrednie uderzenie mechaniczne w korpus wyłącznika.
