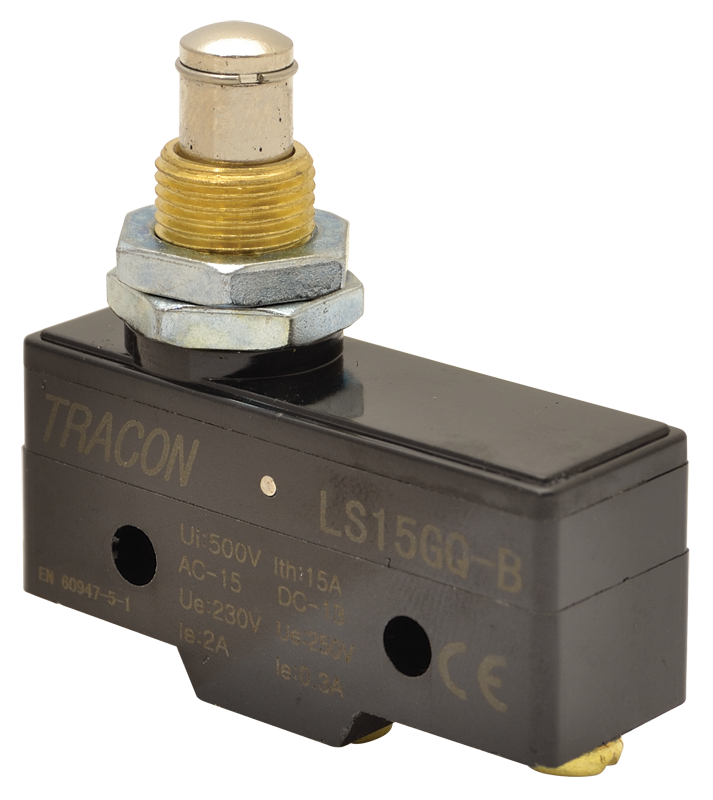

Mikroprzełącznik z długim trzpieniem – Tracon LS15GQ-B

1xCO | 2A 230V AC | Trzpień wydłużony z gwintem | IP00

Mikroprzełącznik Tracon LS15GQ-B to zaawansowany aparat sterowniczy przeznaczony do aplikacji wymagających precyzyjnego pozycjonowania. Wyposażony w długi trzpień ze zderzakiem osadzony w gwintowanej tulei, umożliwia montaż tablicowy (przez otwór w obudowie) oraz dokładną kalibrację wysokości elementu roboczego za pomocą nakrętek kontrujących. Mechanizm typu Snap Action zapewnia natychmiastowe przełączenie styków, co gwarantuje niezawodność sygnału w systemach automatyki.

Główne zalety mikroprzełącznika Tracon LS15GQ-B:

• Regulowany montaż: Gwintowana tuleja pozwala na stabilne osadzenie wyłącznika w ściankach maszyn lub wspornikach oraz precyzyjne ustawienie poziomu detekcji.
• Długi skok roboczy: Wydłużony trzpień ułatwia dotarcie do elementów sterujących znajdujących się w większej odległości od korpusu mikroprzełącznika.
• Błyskawiczne przełączanie (Snap Action): Konstrukcja styków eliminuje efekt "pełzania" i zapewnia pewne przełączenie nawet przy bardzo powolnym nacisku.
• Uniwersalny styk przełączny (1xCO): Jeden moduł stykowy (SPDT) pozwala na obsługę obwodów normalnie otwartych (NO) oraz normalnie zamkniętych (NC).
• Wysoka odporność mechaniczna: Trwała obudowa i solidny mechanizm wewnętrzny przewidziany na milion cykli pracy gwarantują długą żywotność.

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: LS15GQ-B
• Typ elementu sterującego: Długi trzpień ze zderzakiem (long plunger)
• Konfiguracja styków: 1xCO (przełączny)
• Prąd znamionowy AC-15 (230V): 2 A
• Prąd znamionowy DC-13 (250V): 0,3 A
• Napięcie znamionowe izolacji Ui: 250 V
• Stopień ochrony: IP00 (zaciski nieosłonięte)
• Trwałość mechaniczna: 1 000 000 cykli

Zastosowanie produktu

• Automatyka maszynowa: Precyzyjne pozycjonowanie sań, wózków i stołów roboczych w obrabiarkach.
• Montaż tablicowy: Wykorzystanie jako przycisk krańcowy montowany w panelach operatorskich lub obudowach sterowniczych.
• Przemysł ciężki i lekki: Detekcja obecności dużych detali, gdzie krótki trzpień byłby niewystarczający.
• Zabezpieczenia techniczne: Monitorowanie pozycji rygli, drzwi oraz osłon maszyn wymagających dokładnej regulacji punktu styku.

Informacja dla instalatora: Model LS15GQ-B posiada stopień ochrony IP00. W przypadku montażu w miejscach, gdzie zaciski śrubowe mogłyby zostać przypadkowo dotknięte, należy zastosować dedykowaną osłonę LS15-COV. Podczas instalacji w otworze montażowym należy pamiętać o dokręceniu nakrętek kontrujących z wyczuciem, aby zapewnić stabilność trzpienia bez deformacji gwintu.
