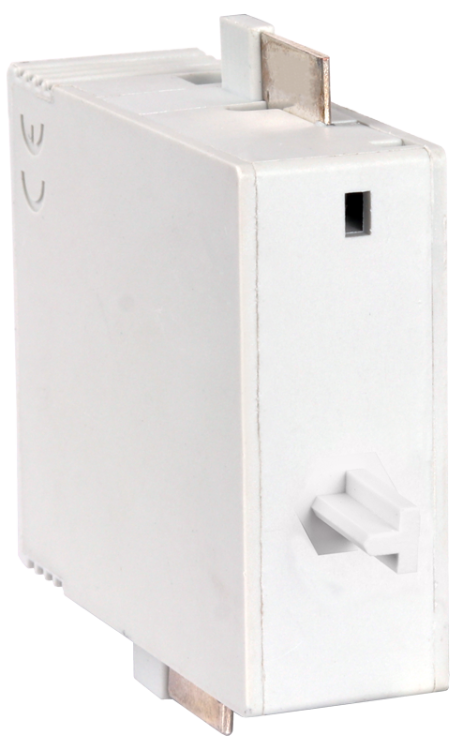

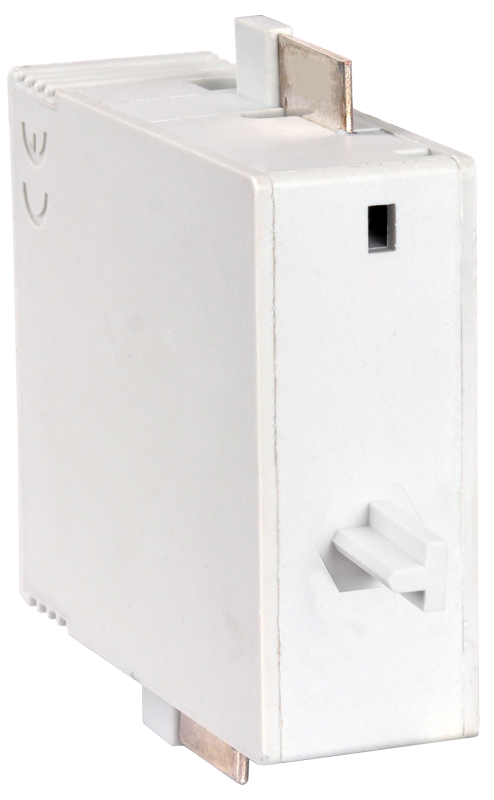

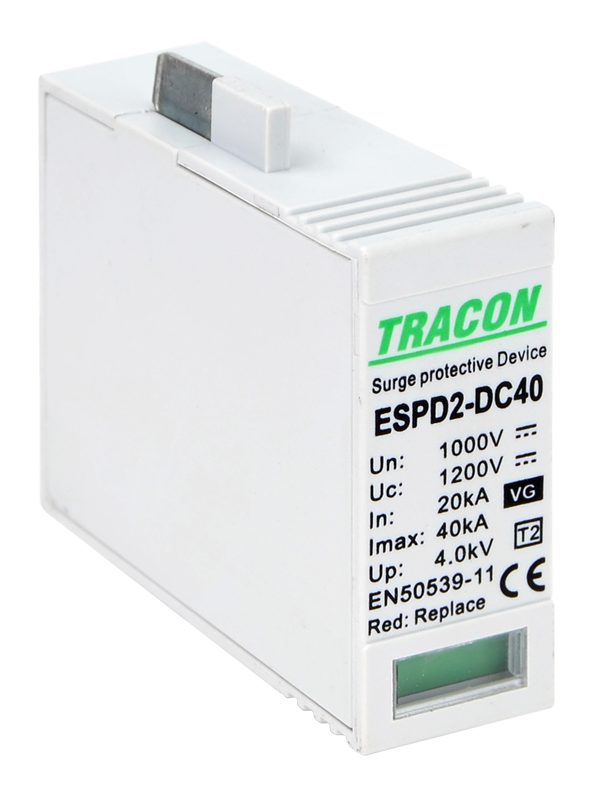

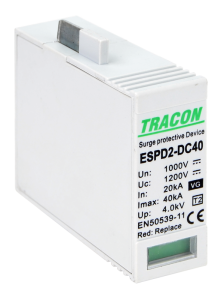

Wkładka hybrydowa VG do ogranicznika DC T2 – Tracon ESPD2-DC40-1000VG

Wymienny moduł warystorowo-iskiernikowy | Ucpv: 1200V | Klasa ochrony T2

Wkładka wymienna Tracon ESPD2-DC40-1000VG to specjalistyczny moduł do podstaw serii VG. Dzięki unikalnej kombinacji warystora i iskiernika (Var+GTD), wkładka ta oferuje najwyższy poziom niezawodności w klasie T2. Jest to element wymienny, który po zadziałaniu (sygnalizowanym kolorem czerwonym) może zostać zastąpiony nowym modułem bez konieczności rozkręcania połączeń elektrycznych w rozdzielnicy PV.

Cechy kluczowe wkładki ESPD2-DC40-1000VG:

• Technologia "Zero Leakage": Dzięki szeregowemu iskiernikowi, wkładka nie pobiera prądu w stanie czuwania, co drastycznie ogranicza jej nagrzewanie.
• Wysoka wytrzymałość impulsowa: Zdolność do bezpiecznego odprowadzenia prądu 40kA (8/20 µs).
• Bezpieczna eksploatacja: Zintegrowane zabezpieczenie termiczne odłącza uszkodzony moduł od sieci w przypadku jego przeciążenia.
• Kompatybilność: Dedykowana wyłącznie do podstaw typu VG o napięciu systemowym 1000V/1200V.

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: ESPD2-DC40-1000VG (moduł wymienny)
• Typ ochrony: Hybrydowa (Varistor + Gas Discharge Tube)
• Max. napięcie pracy (Ucpv): 1200 V DC
• Prąd wyładowczy (In/Imax): 20kA / 40kA
• Poziom ochrony (Up): 4,0 kV
• Sygnalizacja: Optyczna na czole wkładki

Ważne: Podczas konserwacji instalacji PV należy upewnić się, że wkładki są mocno i pewnie osadzone w podstawie. Wkładki typu VG nie są zamienne ze standardowymi wkładkami typu V ze względu na inną charakterystykę pracy – należy zawsze stosować moduł zgodny z oznaczeniem na podstawie ogranicznika.
