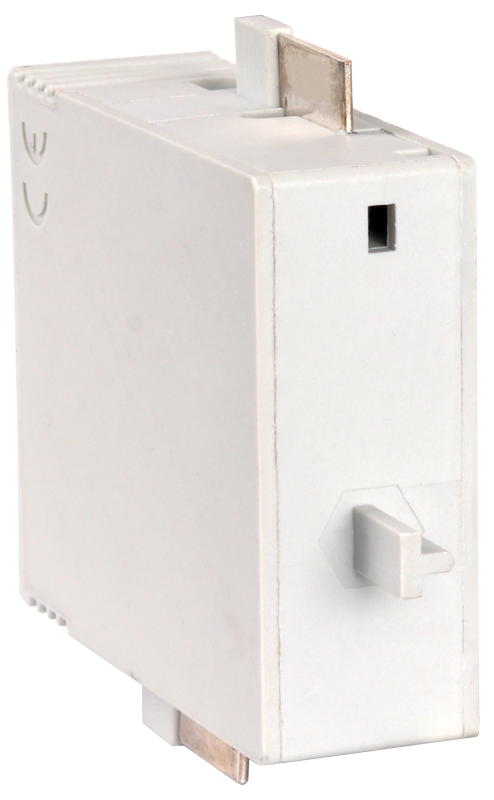

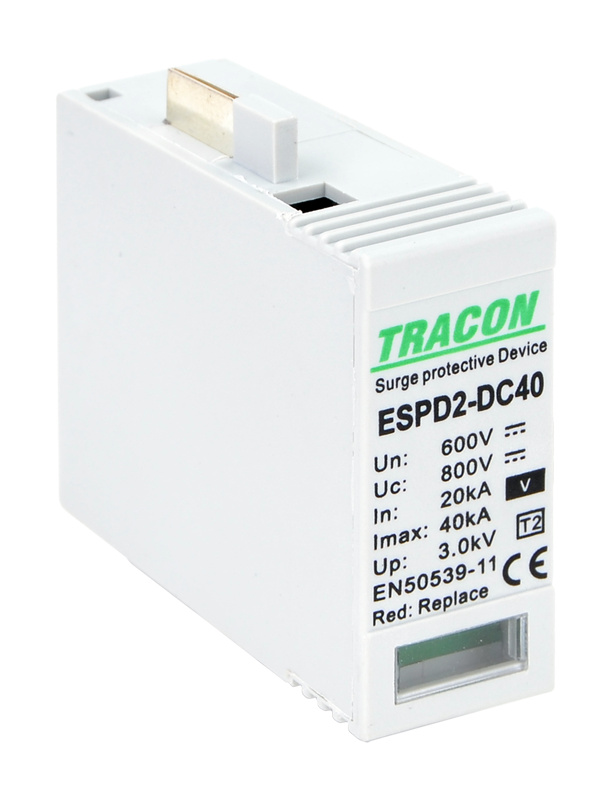

Wkładka wymienna do ogranicznika DC T2 600V – Tracon ESPD2-DC40-600V

Element zamienny | Ucpv: 800V | In: 20kA | Poziom ochrony Up: 2,6kV

Wkładka Tracon ESPD2-DC40-600V to wymienny moduł ochronny przeznaczony do ograniczników przepięć prądu stałego w instalacjach fotowoltaicznych. Model ten jest dedykowany do systemów o napięciu znamionowym 600V. Dzięki technologii warystorowej, wkładka zapewnia skuteczną ochronę inwertera przed przepięciami indukowanymi. Konstrukcja typu „plug-in” pozwala na błyskawiczną wymianę modułu po jego zadziałaniu, co jest sygnalizowane zmianą koloru wskaźnika optycznego.

Główne cechy wkładki ESPD2-DC40-600V:

• Szybkie przywrócenie ochrony: Wymiana wkładki nie wymaga odłączania przewodów od podstawy ogranicznika, co minimalizuje czas przestoju instalacji PV.
• Precyzyjna diagnostyka: Wyraźny wskaźnik mechaniczny (zielony/czerwony) pozwala na łatwą kontrolę stanu ochrony podczas okresowych przeglądów.
• Niski poziom ochrony Up (2,6kV): Zapewnia wysoki margines bezpieczeństwa dla izolacji falowników pracujących w systemach 600V.
• Wysoka obciążalność: Zdolność do odprowadzania prądów impulsowych o wartości do 40kA (Imax).

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: ESPD2-DC40-600V (moduł wymienny)
• Napięcie trwałej pracy (Ucpv): 800 V DC
• Znamionowy prąd wyładowczy (In): 20 kA
• Max. prąd wyładowczy (Imax): 40 kA
• Napięciowy poziom ochrony (Up): 2,6 kV
• Czas odpowiedzi: < 25 ns

Informacja serwisowa: Wkładka jest elementem eksploatacyjnym. Pojawienie się koloru czerwonego w okienku wskaźnika oznacza bezpowrotne zużycie warystora i konieczność natychmiastowej wymiany modułu na nowy, aby zapewnić dalszą ochronę falownika.
