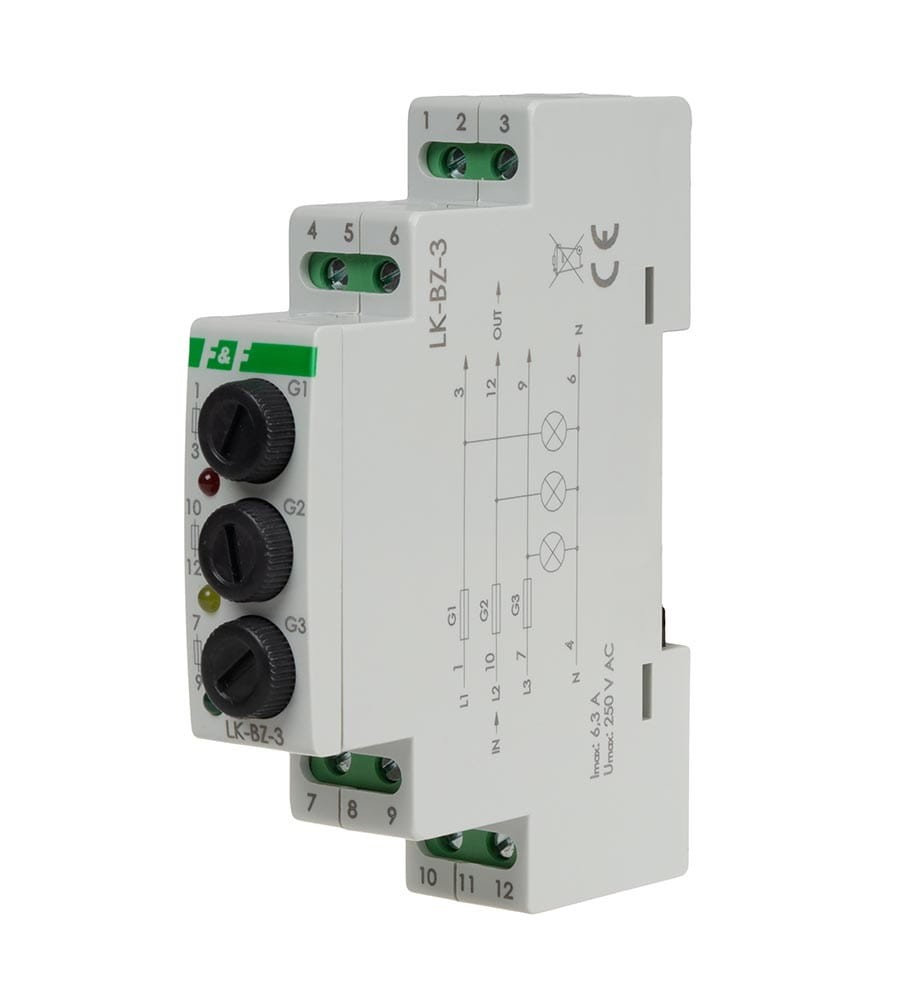

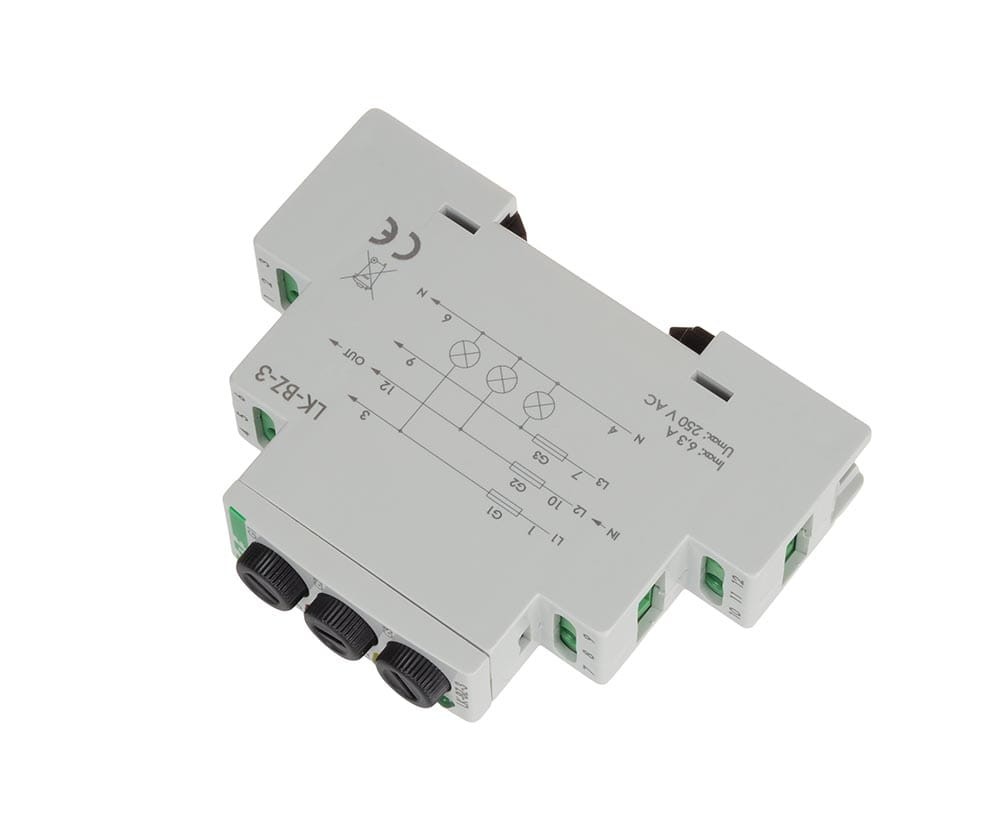

Lampka Kontrolna + Gniazdo Bezpiecznikowe LK-BZ-3K

Lampka kontrolna LK-BZ-3K jest modułowym urządzeniem przeznaczonym do optycznej sygnalizacji obecności napięcia w poszczególnych fazach (L1, L2, L3) sieci trójfazowej (3x230 V+N). Jej unikalną cechą jest wbudowane zabezpieczenie bezpiecznikowe dla każdej fazy, co pozwala zaoszczędzić miejsce w rozdzielnicy.

Kluczowe Parametry i Funkcjonalności

Zasada Działania i Zalety

Wbudowane Zabezpieczenie

Każda dioda LED kontrolująca daną fazę jest zabezpieczona szeregowo podłączonym bezpiecznikiem (wkładką topikową 5x20 mm), który montuje się bezpośrednio w korpusie modułu. Główną zaletą tego rozwiązania jest:

• Oszczędność Miejsca: Nie jest wymagany dodatkowy moduł z zabezpieczeniami dla lampki kontrolnej, co oszczędza cenny 1-modułowy slot w rozdzielnicy.
• Szybka Diagnoza: Nieświecąca dioda LED oznacza albo brak napięcia fazy, albo przepalenie się wkładki topikowej. Wymiana bezpiecznika odbywa się bezpośrednio w gnieździe modułu.

Sygnalizacja Stanu Fazy

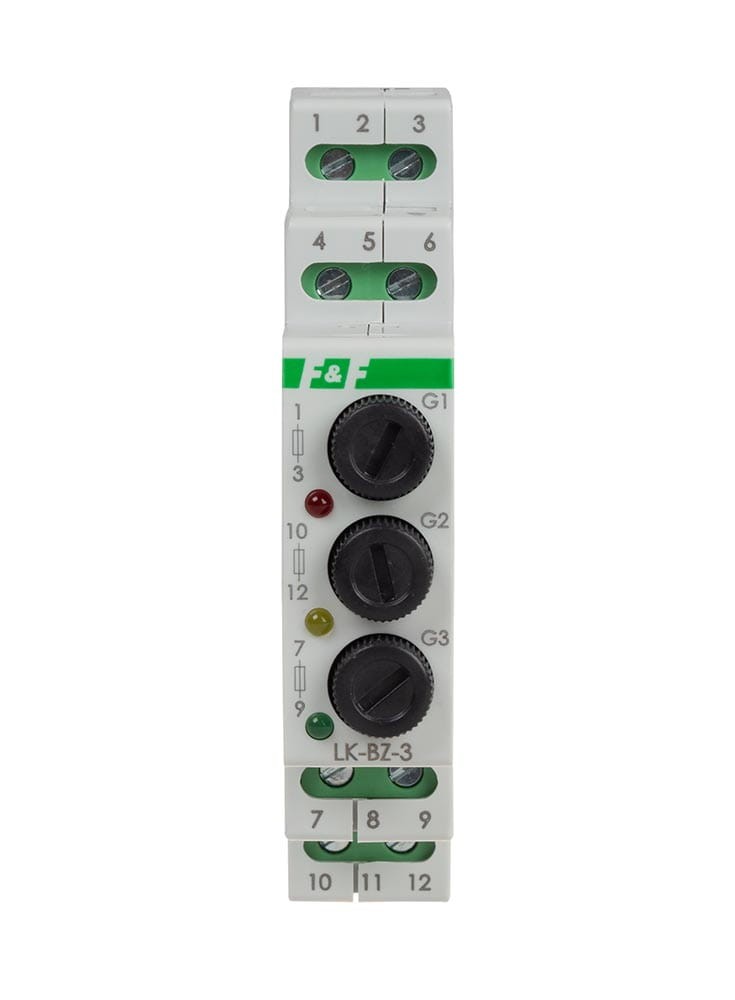

Obecność napięcia w danej fazie jest sygnalizowana świeceniem odpowiedniej diody LED:

• Żółta LED: Kontrola Fazy L1 (lub innej, w zależności od podłączenia)
• Czerwona LED: Kontrola Fazy L2
• Zielona LED: Kontrola Fazy L3

Dzięki zastosowaniu energooszczędnych diod LED, pobór mocy jest minimalny (0,2 W na fazę).

Dodatkowa Funkcjonalność Bezpiecznika

Drugi koniec gniazda bezpiecznika jest wyprowadzony na złącze obudowy, co teoretycznie umożliwia wykorzystanie tej wkładki bezpiecznikowej również do zabezpieczania innych, niewielkich części obwodu (np. cewki stycznika sterującego), jednocześnie sygnalizując stan tego zabezpieczenia.

LK-BZ-3K F&F to kompaktowa lampka modułowa (1 moduł, DIN) do monitorowania zasilania trójfazowego (3x230 V+N). Łączy ona w sobie sygnalizację LED (żółta–czerwona–zielona) z funkcją zabezpieczenia każdej fazy za pomocą wkładki topikowej 5x20 mm (do 6,3 A), eliminując potrzebę stosowania dodatkowych modułów bezpiecznikowych.
