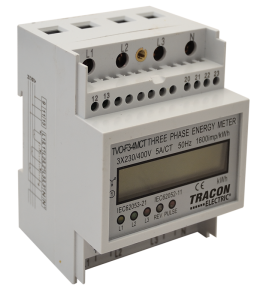

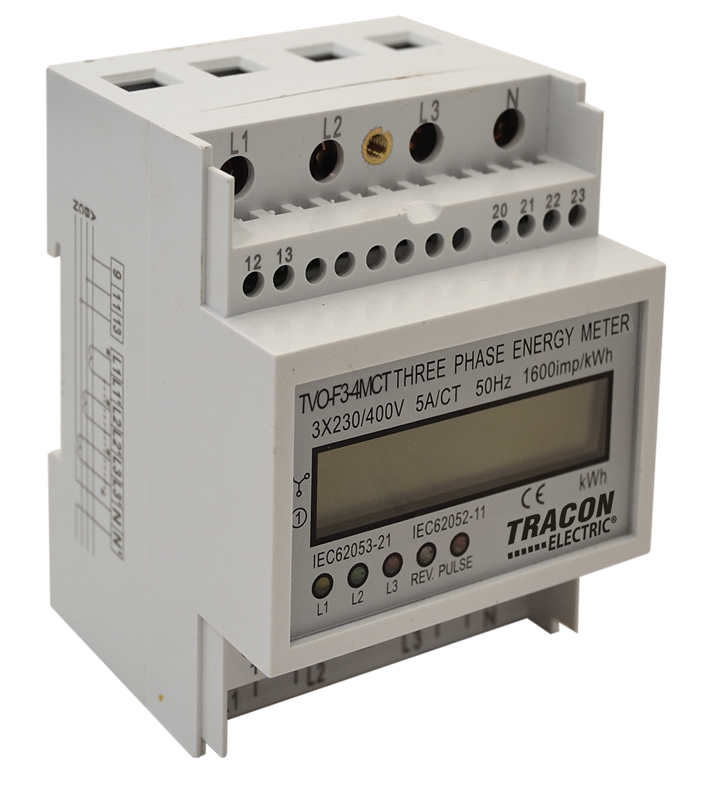

Trójfazowy licznik energii LCD TVO-F3-4MCT

Pomiar półpośredni (4P) | Współpraca z przekładnikami X/5A | Montaż na szynę DIN | Tracon Electric

Cyfrowy licznik energii elektrycznej TVO-F3-4MCT marki Tracon Electric to profesjonalne urządzenie przeznaczone do precyzyjnego pomiaru zużycia energii czynnej w sieciach trójfazowych czteroferowych (4P). Model ten został zaprojektowany do pomiaru półpośredniego, co oznacza, że współpracuje z zewnętrznymi przekładnikami prądowymi o prądzie wtórnym 5A. Jest to rozwiązanie dedykowane do monitorowania głównych linii zasilających oraz odbiorników o bardzo dużej mocy.

Dlaczego warto wybrać model TVO-F3-4MCT?

• Pomiar półpośredni (X/5A): Dzięki współpracy z przekładnikami, licznik może monitorować obwody o niemal dowolnym natężeniu prądu (np. 100A, 630A, 1600A i więcej).
• Nowoczesny wyświetlacz LCD: Zapewnia czytelny i precyzyjny odczyt całkowitego zużycia energii (kWh), eliminując błędy typowe dla liczników mechanicznych.
• Szerokość 4 modułów (4M): Optymalna konstrukcja zajmująca niewiele miejsca na szynie DIN, ułatwiająca montaż w standardowych rozdzielnicach modułowych.
• Niski pobór mocy własnej (Pd=3W): Energooszczędna elektronika urządzenia minimalizuje straty energii i nagrzewanie się wnętrza rozdzielnicy.
• Wyjście impulsowe: Umożliwia integrację licznika z systemami zdalnego odczytu energii, sterownikami PLC oraz systemami BMS/SCADA.
• Wysoka dokładność: Zgodność z Klasą 1 gwarantuje rzetelność pomiarów niezbędną do celów kontrolnych i podlicznikowych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVO-F3-4MCT
• Typ licznika: Trójfazowy, 4-przewodowy (4P)
• Rodzaj pomiaru: Półpośredni (przez przekładniki)
• Prąd bazowy (In): 5 A (z przekładnika)
• Napięcie znamionowe: 3x230 / 400 V AC
• Pobór mocy własnej: ≤ 3 W
• Wyświetlacz: LCD (cyfrowy)
• Dokładność: Klasa 1
• Montaż: Szyna DIN 35 mm (szerokość 4 moduły)

Zastosowanie w instalacjach

Licznik TVO-F3-4MCT to niezawodne ogniwo w systemach zarządzania energią:

• Główne podliczniki w halach produkcyjnych, fabrykach i centrach logistycznych.
• Monitoring zużycia energii przez duże maszyny, systemy HVAC i stacje ładowania.
• Rozliczenia wewnętrzne w biurowcach i obiektach komercyjnych o dużym zapotrzebowaniu na moc.
• Instalacje przemysłowe wymagające precyzyjnych danych do optymalizacji kosztów operacyjnych.

Ważna informacja: Licznik zlicza energię przepływającą przez obwody wtórne przekładników. Aby uzyskać faktyczne zużycie energii w obwodzie głównym, wskazanie licznika należy pomnożyć przez wartość przekładni prądowej zastosowanych przekładników.
