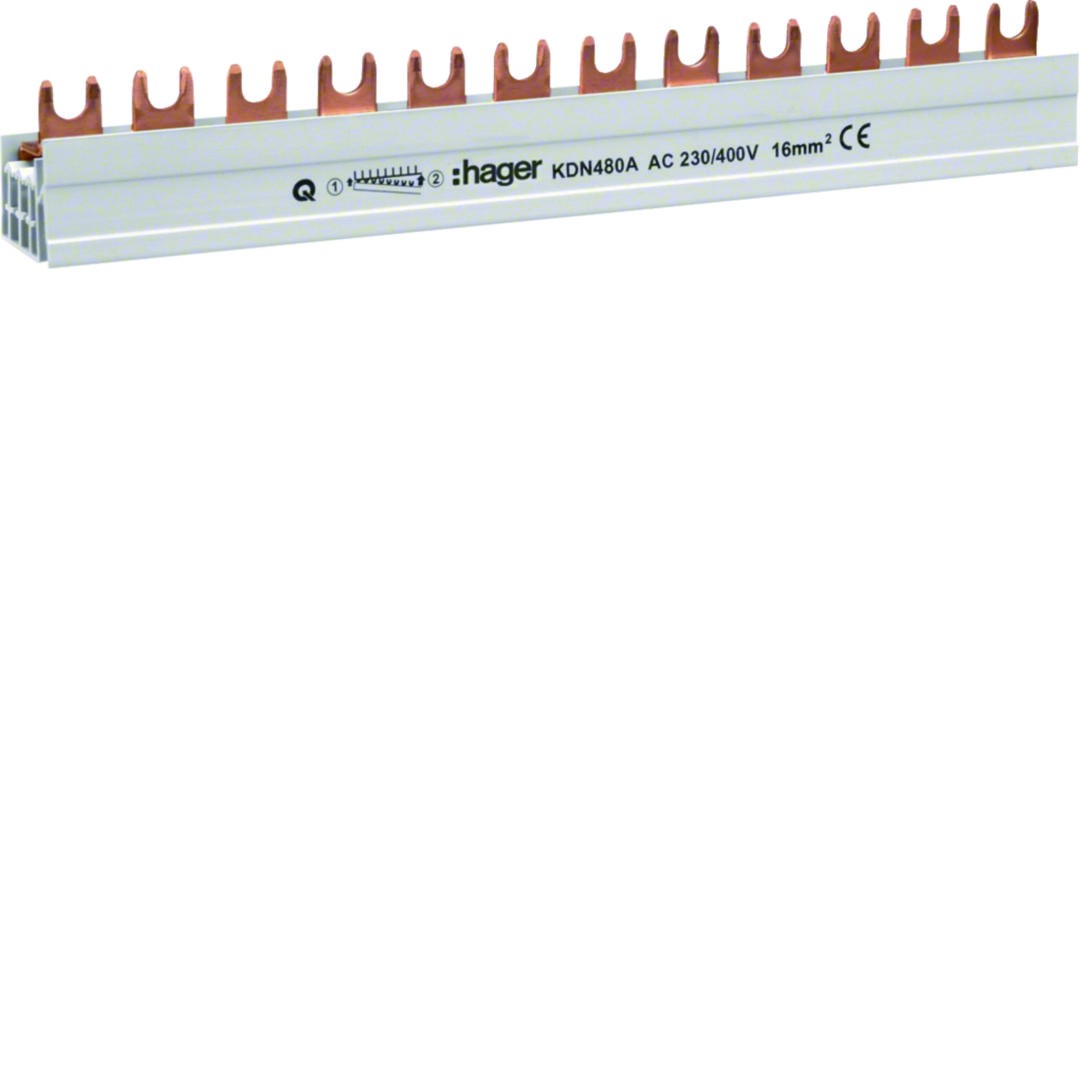

Szyna grzebieniowa widełkowa 4P – Hager KDN480A

Przekrój: 16 mm² | Długość: 12 modułów | Układ: L1-L2-L3-N

Szyna fazowa Hager KDN480A to zaawansowany element łączeniowy zaprojektowany do profesjonalnych rozdzielnic trójfazowych. Umożliwia bezpieczne i niezwykle estetyczne mostkowanie aparatury 4-biegunowej, takiej jak ograniczniki przepięć (SPD), wyłączniki różnicowoprądowe (RCCB) czy 4-polowe wyłączniki nadprądowe. Dzięki zastosowaniu końcówek widełkowych, szyna zapewnia maksymalną powierzchnię styku, co jest kluczowe w punktach instalacji o dużym obciążeniu.

Główne zalety szyny Hager KDN480A:

• Zoptymalizowany przekrój 16 mm²: Gwarantuje bezpieczny przepływ prądu nawet przy dużym obciążeniu całego rzędu aparatury, minimalizując ryzyko przegrzania styków.
• Pełna obsługa toru N: Jako szyna 4-polowa (L1-L2-L3-N), pozwala na kompleksowe zasilenie aparatów wymagających podłączenia przewodu neutralnego bez konieczności stosowania dodatkowych mostków kablowych.
• Idealna do sekcji SPD i RCCB: Skraca drogę połączenia między ochronnikiem a wyłącznikiem różnicowoprądowym, co jest kluczowe dla zachowania parametrów ochrony przeciwprzepięciowej.
• Systemowa precyzja: Rozstaw widełek jest perfekcyjnie dopasowany do zacisków aparatury Hager, co eliminuje naprężenia mechaniczne i gwarantuje trwałość połączenia.
• Wysoka izolacja: Solidna obudowa z tworzywa sztucznego zapewnia pełne bezpieczeństwo pracy i chroni przed łukiem elektrycznym między fazami.

Parametry Techniczne

• Producent: Hager
• Kod produktu: KDN480A
• Liczba biegunów: 4P (L1+L2+L3+N)
• Przekrój szyny: 16 mm²
• Liczba modułów: 12M (długość ok. 210 mm)
• Typ połączenia: Widełkowe
• Napięcie znamionowe: 400 V AC
• Prąd znamionowy: 80 A

Zastosowanie produktu

• Ochrona przeciwprzepięciowa: Połączenie ogranicznika SPD (4-modułowego) z wyłącznikiem różnicowoprądowym 4P i kolejną aparaturą.
• Rozdzielnice główne: Porządkowanie zasilania w tablicach wymagających pełnego rozdziału trzech faz i toru neutralnego.
• Prefabrykacja profesjonalna: Niezbędny element dla instalatorów budujących szafy w standardzie przemysłowym i deweloperskim.

Informacja dla instalatora: Szyna KDN480A znacząco ułatwia montaż ochronników przepięć klasy T1+T2+T3 (np. serii SPA), które zajmują 4 moduły, pozwalając na ich natychmiastowe połączenie z resztą aparatury w rzędzie. W przypadku skracania szyny, należy bezwzględnie użyć zaślepek końcowych Hager EKW002 (lub dedykowanych dla szyn 4P), aby zapewnić wymaganą izolację.
