Sygnalizator akustyczno-optyczny Pożarowy SA-K7N/3m Polon-Alfa Ochrona pożarowa SA-K7N Polon Alfa
towar niedostępny
dodaj do przechowalniOpis
Sygnalizator akustyczno-optyczny Pożarowy SA-K7N/3m Polon-Alfa Ochrona pożarowa SA-K7N Polon Alfa

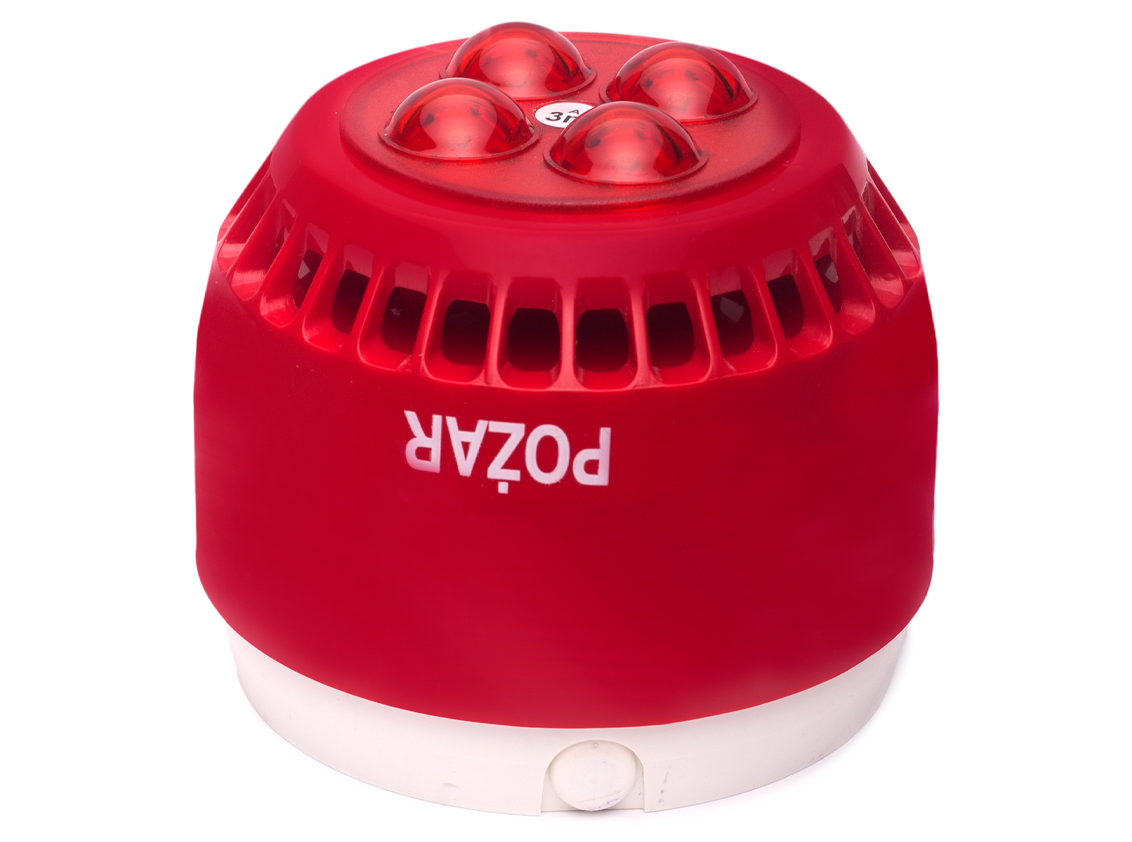

Pożarowy sygnalizator akustyczno-optyczny SA-K7N/3m o podstawowej wysokości montażu 3m przeznaczony jest do sygnalizowania pożaru wewnątrz budynków.
Opis konstrukcji
Sygnalizator posiada obudowę wykonaną z tworzywa sztucznego, w której znajdują się podzespoły elektroniczne. W górnej części obudowy znajduje się źródło światła - diody LED. Sygnalizatory serii SA-K7N mają umieszczone w swojej pokrywie złącze zasilające, złącze wyłącznika WSD oraz sześciopozycyjny mikroprzełącznik, za pomocą którego możliwe jest wybranie trybu pracy sygnalizatora - "master" lub "slave", jak również wzoru dźwięku.
Sygnalizator SA-K7N występuje w trzech wersjach: 9m, 6m oraz 3m. W zależności od wersji sygnalizatora, zmienia się obszar pokrycia (obszar, w którym natężenie światła jest większe od 0,4lx). Sygnalizator spełnia wymagania norm PN-EN 54-23:2010, PN-EN 54-3:2003+A2:2007. Sygnalizator SA-K7N umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie (synchronizacja części akustycznej oraz optycznej z wykorzystaniem dodatkowej linii). Sygnalizator SA-K7N przystosowany jest do współpracy z wyłącznikiem WSD-1.
Cześć akustyczna sygnalizatora umożliwia regulację głośności oraz wykorzystanie opcji liniowego zwiększania głośności (od około 70dB do ponad 100dB 1m). Regulacja głośności dokonywana jest za pomocą potencjometru znajdującego się w pokrywie sygnalizatora, natomiast opcja stopniowego narastania głośności włączana jest poprzez przestawienie odpowiedniej pozycji mikroprzełącznika.
Zasada działania sygnalizatora
Sygnalizator SA-K7N po podłączeniu napięcia zasilania generuje sygnał optyczny impulsowy o czasie rozbłysku krótszym od 0,2s oraz sygnał akustyczny, zgodny z bieżącymi nastawami. Częstotliwość generowanego sygnału optycznego wynosi 0,56Hz. Elementem generującym światło są diody LED, umieszczone w obudowie (kloszu) tworzącym układ optyczny. Sygnalizator SA-K7N umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie (synchronizowana część akustyczna i optyczna).

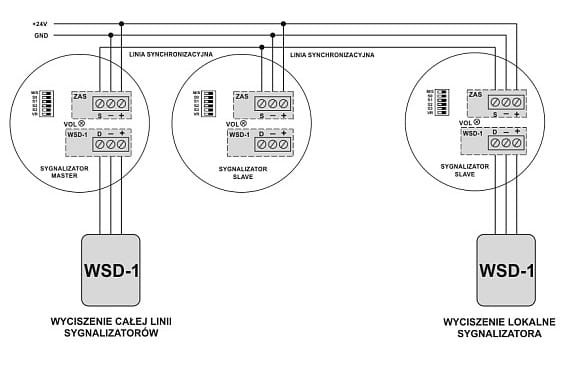

Tworzenie sieci sygnalizatorów pracujących synchronicznie

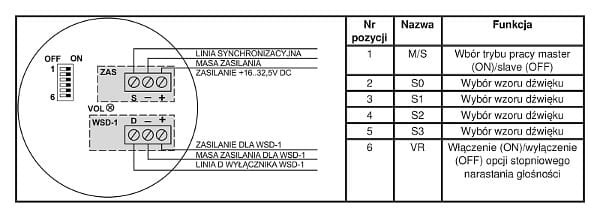

Przed przystąpieniem do tworzenia sieci sygnalizatorów, należy skonfigurować tryb pracy sygnalizatora. W pokrywie sygnalizatora umieszczony jest mikroprzełącznik sześciopozycyjny, przestawienie pozycji M/S mikroprzełącznika w pozycję ON ustawia tryb "master", pozycja OFF tryb "slave". W każdej sieci może być tylko jeden sygnalizator "master", który odpowiedzialny jest za generowanie impulsów synchronizacyjnych. Pozostałe sygnalizatory muszą być ustawione w tryb "slave". Niewłaściwe ustawienie trybu pracy spowoduje niewłaściwe działanie sieci sygnalizatorów.
Zalecenia montażowe
Sygnalizatory serii SA-K7N powinny być włączane do instalacji SAP za pośrednictwem puszek połączeniowych o odporności ogniowej (zalecane PIP-3AN). Puszka powinna być montowana do podłoża/ ściany, która również posiada wymaganą odporność ogniową. W przypadku, gdy ze względów estetycznych, montaż sygnalizatora bezpośrednio na puszcze PIP-3AN jest niemożliwy, dopuszczalny jest montaż sygnalizatora do podłoża nie posiadającego wymaganej odporności ogniowej, natomiast puszka połączeniowa musi być zamontowana na podłożu o wymaganej odporności ogniowej (np. sytuacja, w której puszka PIP-3AN zamontowana jest do sufitu o odporności E90, natomiast sygnalizator SA-K7N zamontowany jest na suficie podwieszanym).
W przypadku nie korzystania z opcji synchronizacji sygnalizatorów serii SA-K7N możliwy jest również montaż poprzez puszkę instalacyjną PIP-1AN, z zachowaniem powyższych informacji dotyczących sposobu montowania.
Cechy produktu:
- Posiada KRAJOWY CERTYFIKAT STAŁOŚCI WŁASNOŚCI UŻYTKOWYCH nr 1438-CPR-0308, oraz ŚWIADECTWO DOPUSZCZENIA nr 3145/2018, wydane przez CNBOP-PIB
- Przeznaczony do sygnalizacji akustyczno-optycznej w systemach sygnalizacji pożaru, wewnątrz budynku
- W zależności od wersji sygnalizatora, zmienia się obszar pokrycia, w którym natężenie światła jest większe od 0,4lx):
- Wersja 3m przewidziana jest do stosowania np. w pomieszczeniach biurowych,
Cześć akustyczna sygnalizatora umożliwia regulację głośności oraz wykorzystanie opcji liniowego zwiększania głośności (od około 70dB do ponad 100dB 1m) - Regulacja głośności dokonywana jest za pomocą potencjometru znajdującego się w pokrywie sygnalizatora, natomiast opcja liniowego zwiększania głośności włączana jest poprzez przestawienie odpowiedniej pozycji mikroprzełącznika
- 16 wzorów dźwięku
Umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie (synchronizacja części akustycznej oraz optycznej z wykorzystaniem dodatkowej linii) - Parametry optyczne dostosowane do wymagań normy PN-EN 54-23
- Współpracuje z wyłącznikiem sygnału dźwiękowego WSD-1
- W przypadku pracy sygnalizatorów w sieci, istnieją dwie opcje wyłączenia dźwięku: wyłączenie dźwięku w całej sieci sygnalizatorów lub wyłączenie lokalne sygnalizatora, do którego podłączony jest wyłącznik
Specyfikacja:
- Typ sygnalizatora Akustyczno-optyczny
- Napięcie zasilania 16 - 32,5V DC
- Pobór prądu w stanie spoczynku 0mA
- Pobór prądu w stanie działania Do 75 mA
- Pobór mocy w stanie alarmowania Do 1,8W
- Natężenie dźwięku w odległości 1m Ponad 100dB
- Rodzaj środowiska pracy Typ A
- Zakres temperatury pracy od -10°C do +55°C
- Stopień ochrony zapewniony przez obudowę IP 33C
- Rodzaj przewodu linii dozorowej/sygnałowej/zasilania Zgodnie z przepisami, gwarantowany przekrój zgodnie z PN-EN 54-23 od 0,28mm2 do 1,5mm2 włącznie
- Max. przekrój przewodu 2,5mm2
- Barwa emitowanego światła Wg świadectwa dopuszczenia czerwona, wg normy EN 54-23:2010 biała lub czerwona
- Liczba błysków na minutę 33,6 rozbłyski na minutę
- Czas pojedynczego rozbłysku tb~0,15s
- Kategoria urządzenia Kategoria O
- Wymiary ⌀115x100mm
- Współpracująca puszka instalacyjna PIP-1AN, PIP-3AN (opcja synchronizacji)
