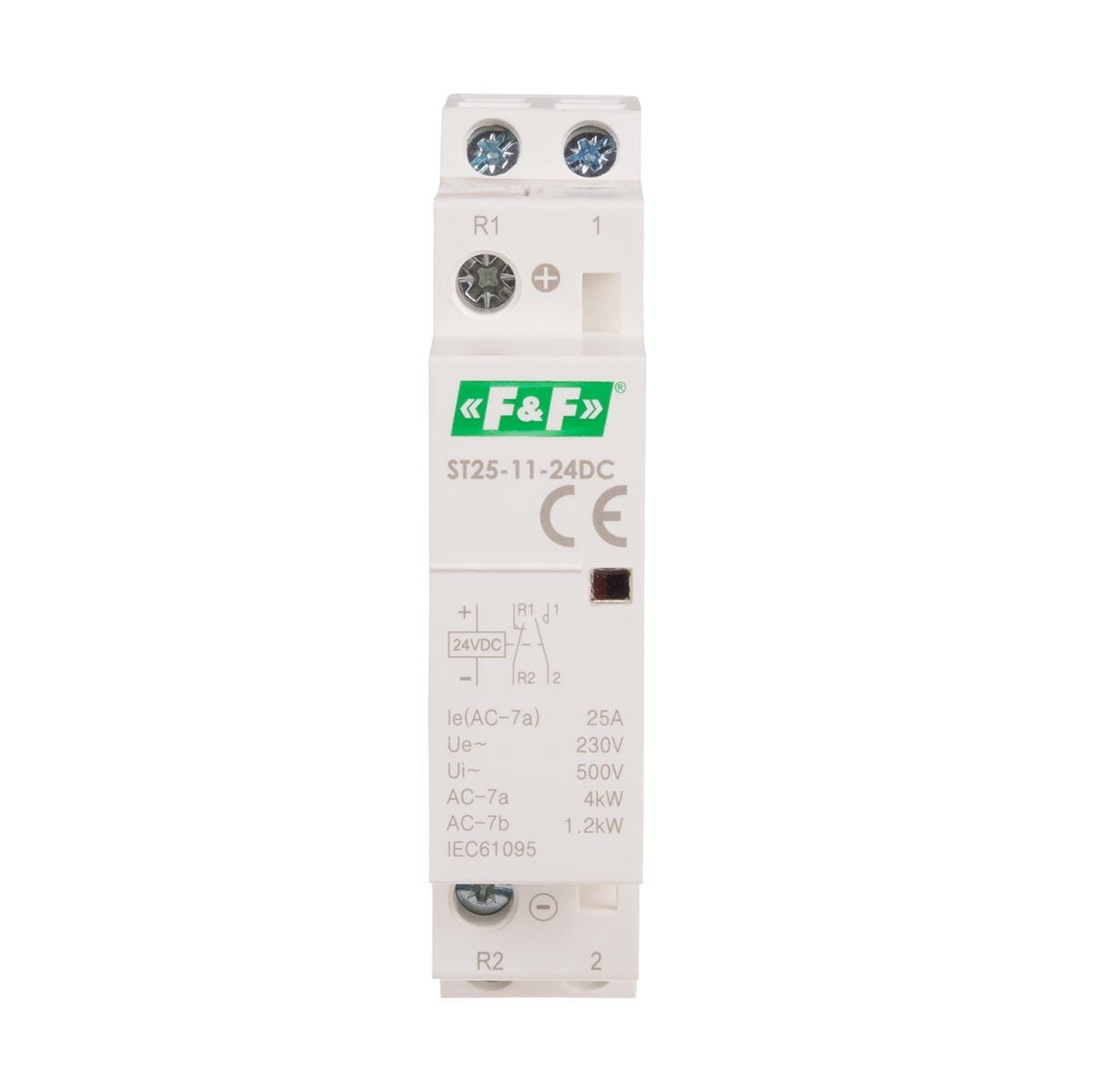

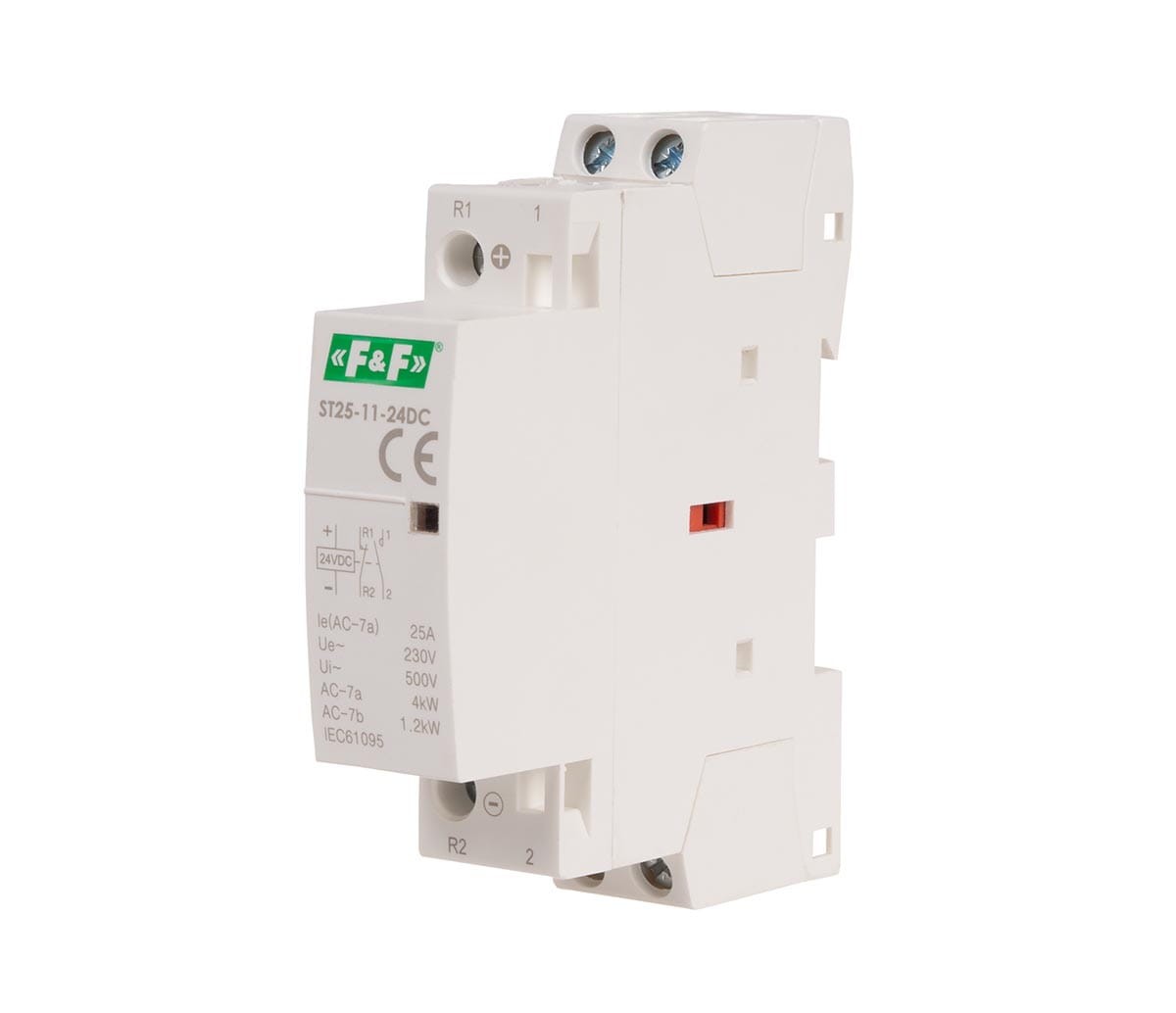

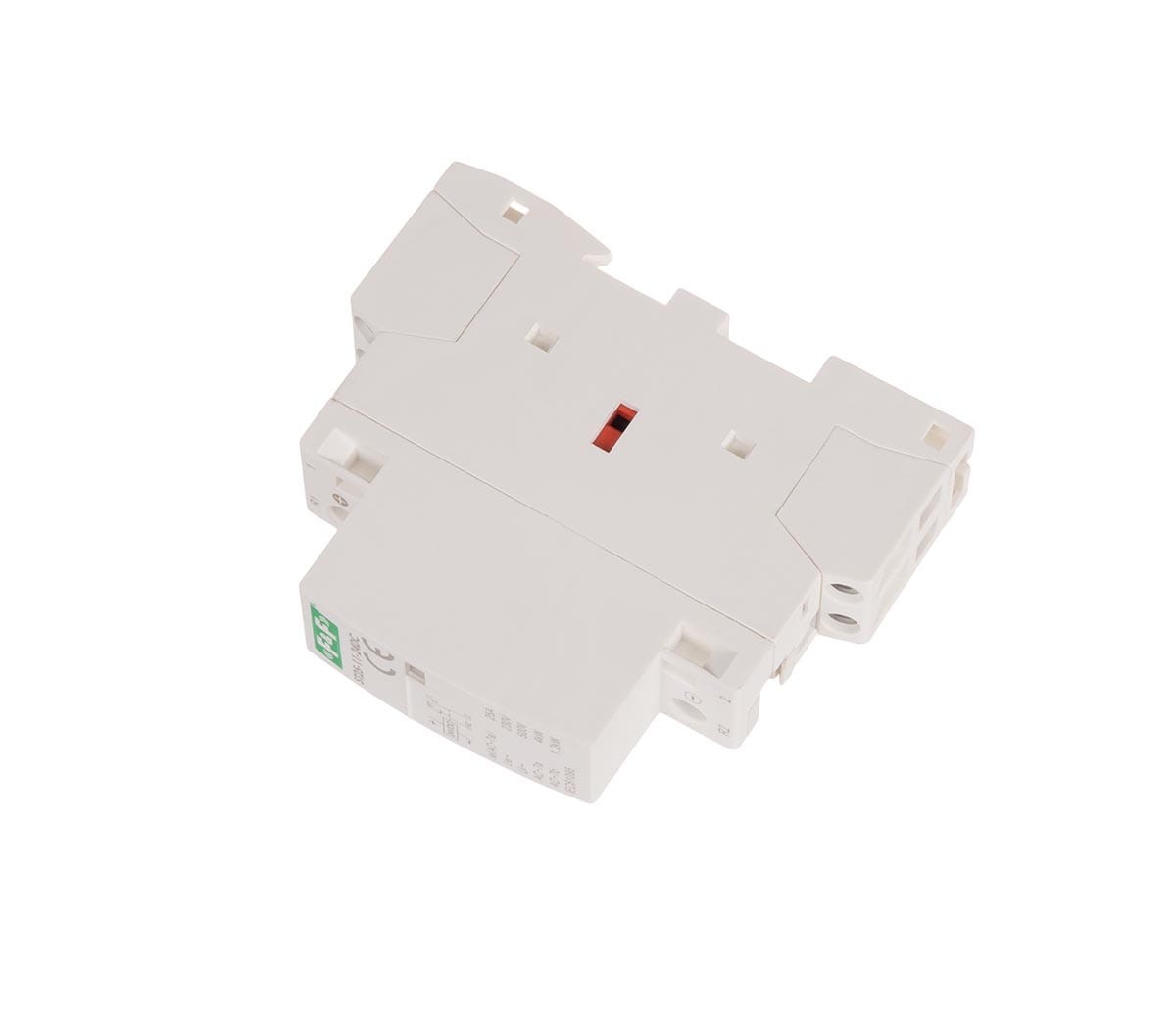

Stycznik Modułowy F&F ST25-11-24DC (1NO+1NC, 25 A, Cewka 24 V DC)

F&F ST25-11-24DC to kompaktowy stycznik modułowy, przeznaczony do montażu w szafach i rozdzielnicach na szynie DIN 35 mm. Służy do automatycznego, zdalnego załączania i wyłączania obwodów elektrycznych o obciążeniu znamionowym do 25 A. Jego kluczową cechą jest zasilanie cewki wyłącznie prądem stałym (DC) o bezpiecznym, niskim napięciu 24 V DC. Konfiguracja styków 1NO + 1NC czyni go idealnym do sterowania obwodem jednofazowym z jednoczesną realizacją funkcji sygnalizacji lub blokady.

Kluczowe Cechy Stycznika ST25-11-24DC

• Napięcie Cewki: 24 V DC. Wymaga zasilania wyłącznie prądem stałym, typowym dla zaawansowanych systemów automatyki (np. PLC, sterowniki DC).
• Obciążalność Znamionowa: Przeznaczony do pracy z prądem znamionowym 25 A (AC-1), co pozwala na załączanie obciążeń oświetleniowych lub grzewczych.
• Konfiguracja Styków Mieszana: Posiada dwa niezależne styki, które zmieniają stan po podaniu napięcia 24 V DC na cewkę:
  • 1 × NO (Normalnie Otwarte): Styk główny, który zamyka obwód (załącza) po wysterowaniu.
  • 1 × NC (Normalnie Zamknięty): Styk pomocniczy, który otwiera obwód (rozłącza) po wysterowaniu. Idealny do obwodów blokad i sygnalizacji.
• Zastosowanie Jednobiegunowe: Styk NO może służyć do załączania obwodu jednofazowego.
• Cicha Praca: Styczniki DC charakteryzują się cichszą pracą w porównaniu do wersji AC.
• Montaż Modułowy: Łatwy montaż na standardowej szynie DIN 35 mm.

Zastosowanie

Stycznik F&F ST25-11-24DC jest powszechnie stosowany do:

• Integracji z przemysłowymi systemami sterowania PLC/DCS, które dostarczają sygnały wyjściowe 24 V DC.
• Sterowania oświetleniem i obciążeniami jednofazowymi (styk NO), z jednoczesnym wykorzystaniem styku NC do obwodów blokad, sygnalizacji lub wzajemnego wykluczania.
• Aplikacji, w których wymagana jest galwaniczna separacja obwodu sterowania 24 V DC od obwodu głównego 230 V AC.
• Sterowania żaluzjami, bramami lub napędami, gdzie wymagana jest funkcja przełączająca (NC do blokady).

Specyfikacja (podsumowanie cech typowych)

ST25-11-24DC to uniwersalny stycznik 25 A z cewką 24 V DC, idealny do logiki sterowania, w której jednocześnie załącza się jeden obwód, a rozłącza drugi.
