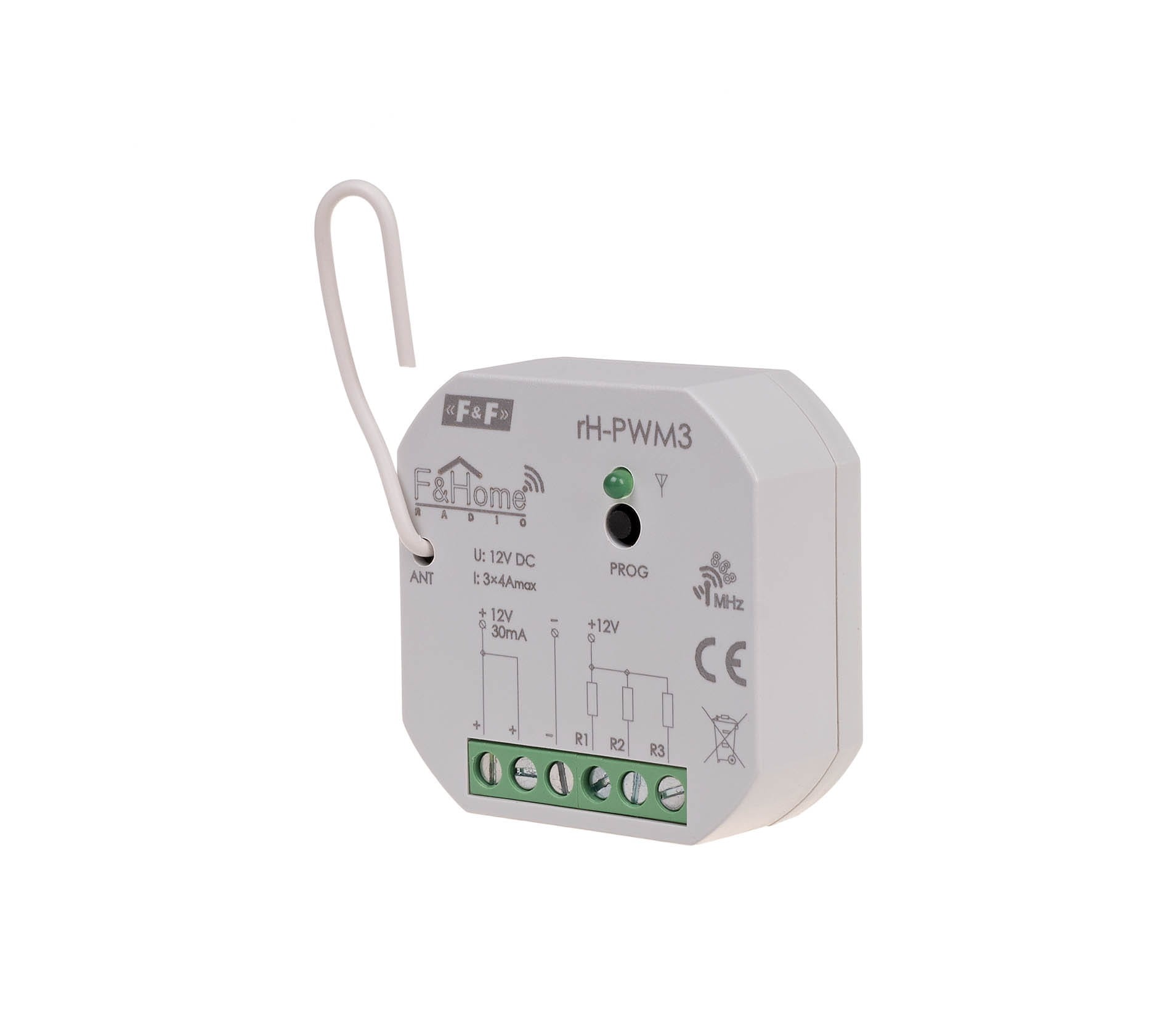

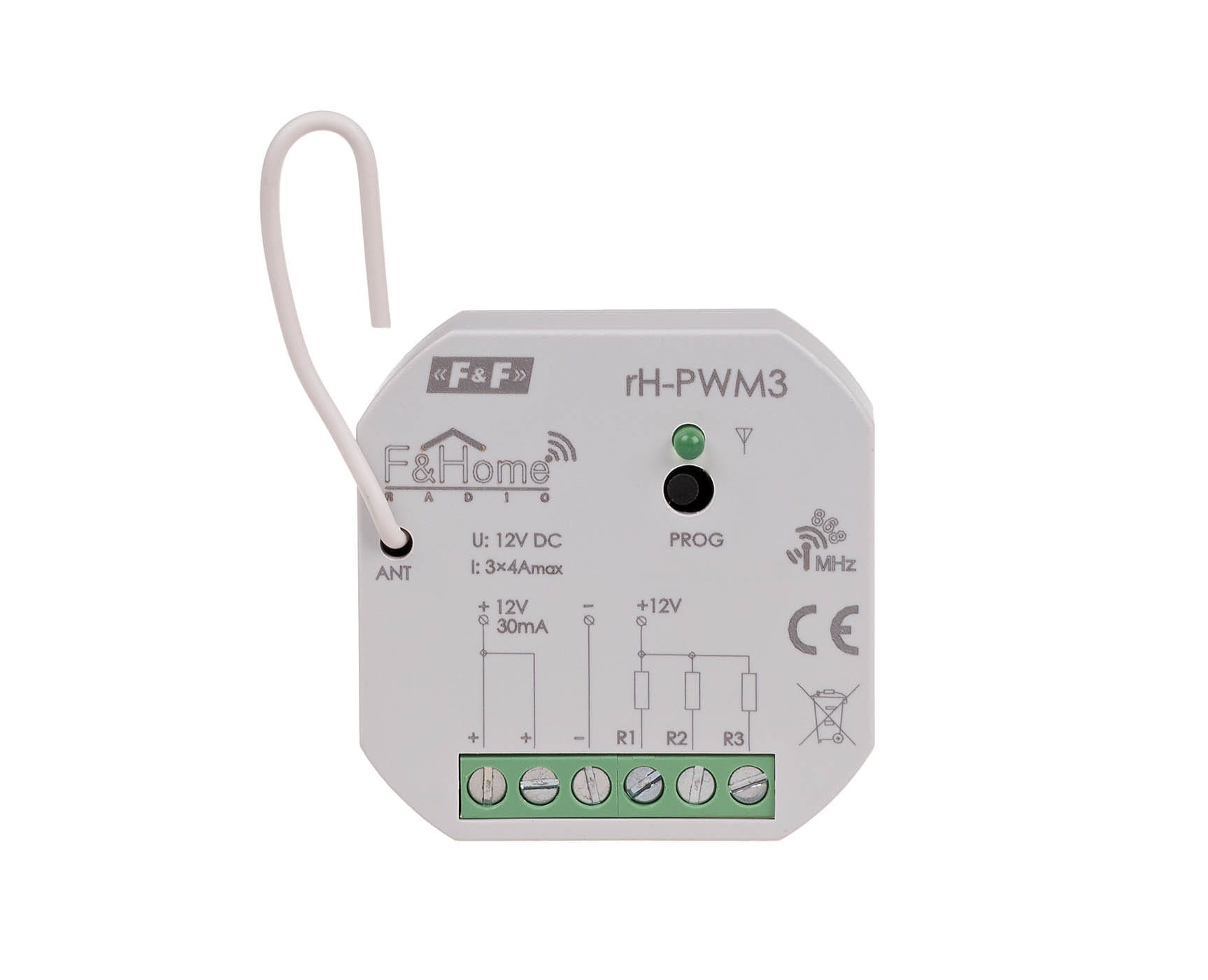

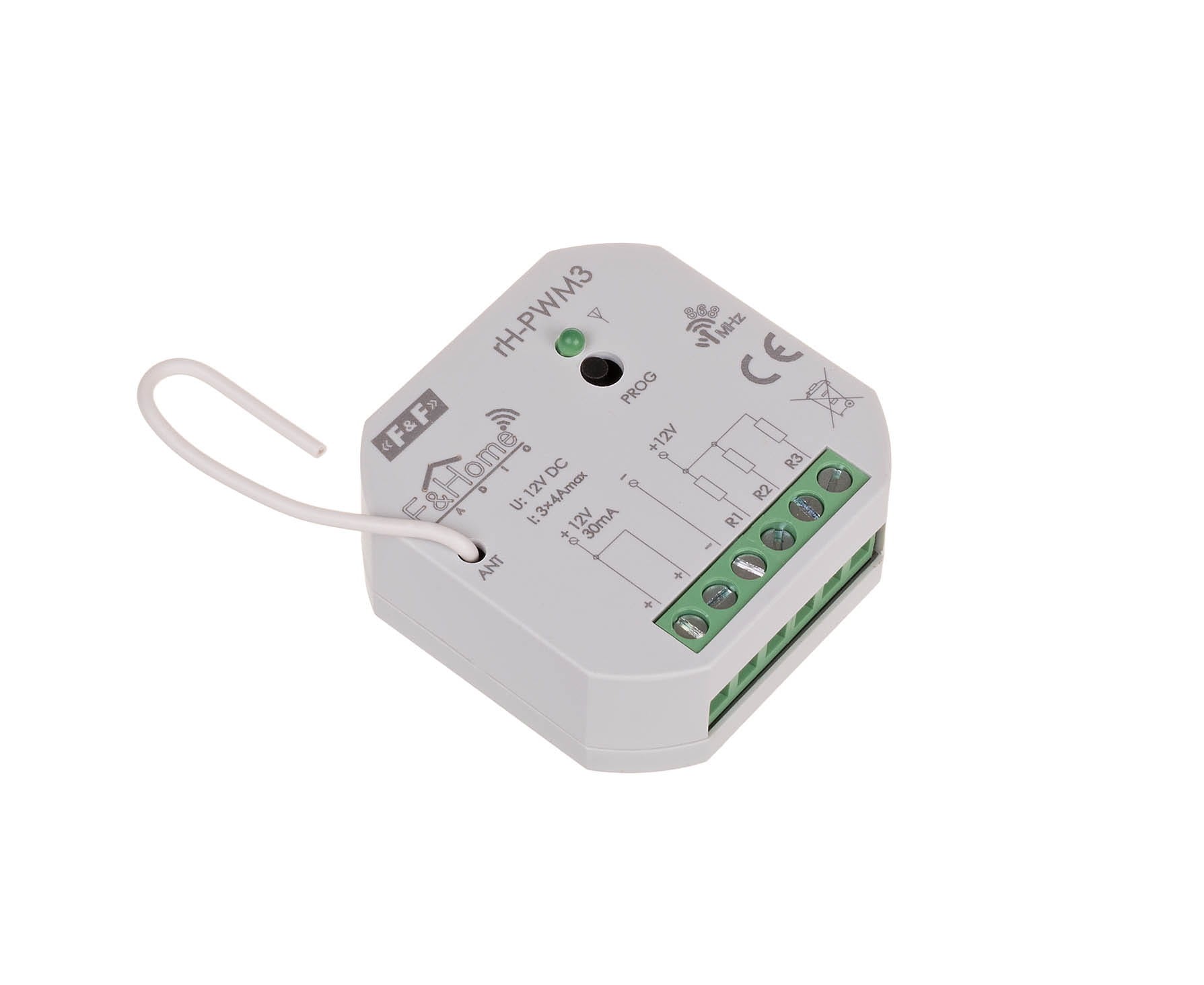

Sterownik PWM Trzykanałowy Niskiego Napięcia rH-PWM3 F&F (F&Home RADIO)

rH-PWM3 to radiowy sterownik PWM (Modulacji Szerokości Impulsu) firmy F&F, będący elementem systemu automatyki domowej F&Home RADIO. Jest to moduł przeznaczony do precyzyjnej kontroli mocy odbiorników zasilanych niskim napięciem stałym (DC), głównie oświetlenia LED. Umożliwia sterowanie trzema niezależnymi kanałami, co czyni go idealnym do systemów oświetlenia RGB (zmiana kolorów) lub do sterowania trzema niezależnymi obwodami LED (ściemnianie).

Kluczowe Parametry i Funkcje rH-PWM3

• Typ Urządzenia: Sterownik PWM Trzykanałowy, dopuszkowy.
• System Radiowy: Dedykowany do systemu F&Home RADIO (częstotliwość 868 MHz).
• Zasilanie Modułu: 12 V DC (może wymagać zewnętrznego zasilacza DC). Znamionowy pobór mocy to ok. 0,4 W.
• Sterowanie Obciążeniem: Służy do sterowania odbiornikami zasilanymi z zewnętrznego zasilacza niskiego napięcia (np. 12 V DC lub 24 V DC).
• Wyjścia PWM: 3 niezależne kanały, umożliwiające regulację mocy poprzez zmianę wypełnienia impulsu (ściemnianie).
• Maksymalny Prąd: 3 x 4 A na kanał.
• Moc Maksymalna: Do 150 W (przy odpowiednim zasilaniu i napięciu).
• Częstotliwość PWM: Regulowana w zakresie 100 Hz do 1 kHz (z krokiem 100 Hz).
• Zastosowanie Główne: Ściemnialne diody i taśmy LED, oświetlenie RGB, zamki elektromagnetyczne.
• Montaż: Dopuszkowy (podtynkowy), stopień ochrony IP20.

Zastosowanie i Zalety

Sterownik rH-PWM3 jest niezbędny wszędzie tam, gdzie chcemy dynamicznie i płynnie zarządzać oświetleniem LED niskiego napięcia w ramach inteligentnego domu:

• Ściemnianie Oświetlenia: Umożliwia zdalne i precyzyjne ściemnianie taśm lub modułów LED (UWAGA: Do modułu nie należy podłączać nieściemnialnych odbiorników LED).
• Oświetlenie RGB: Idealny do sterowania systemami wielokolorowymi, gdzie każdy z trzech kanałów kontroluje inną barwę (Czerwony, Zielony, Niebieski).
• Integracja z Systemem: Komunikacja radiowa zapewnia dwukierunkową wymianę informacji z serwerem F&Home, co pozwala na pełną automatyzację i sterowanie z aplikacji.

Warto pamiętać, że ten model (rH-PWM3) posiada standardowy zasięg radiowy w porównaniu do wersji Long Range (LR).

Specyfikacja Techniczna (podsumowanie)

rH-PWM3 to standardowy, 3-kanałowy moduł dopuszkowy F&Home RADIO do sterowania oświetleniem LED niskiego napięcia.
