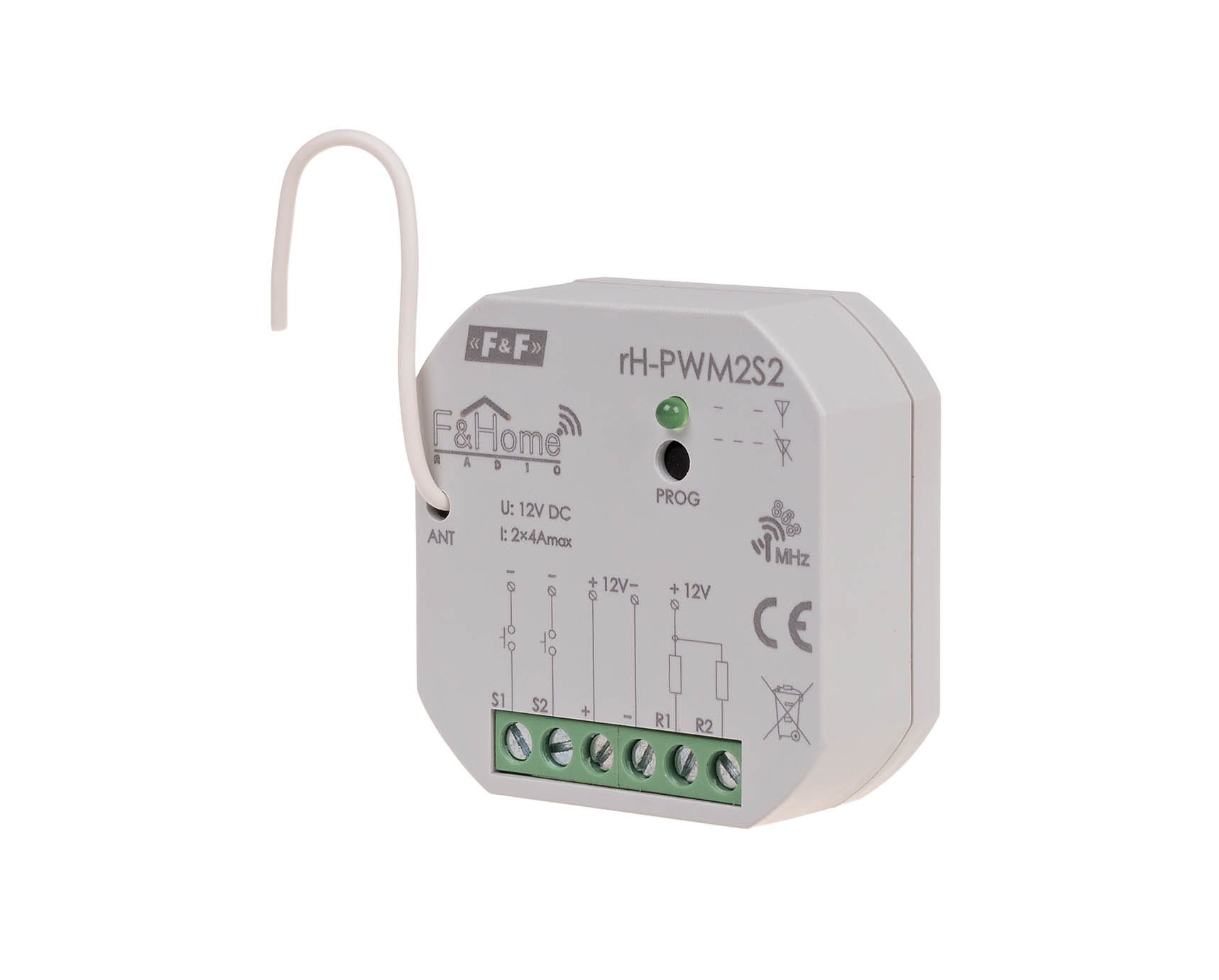

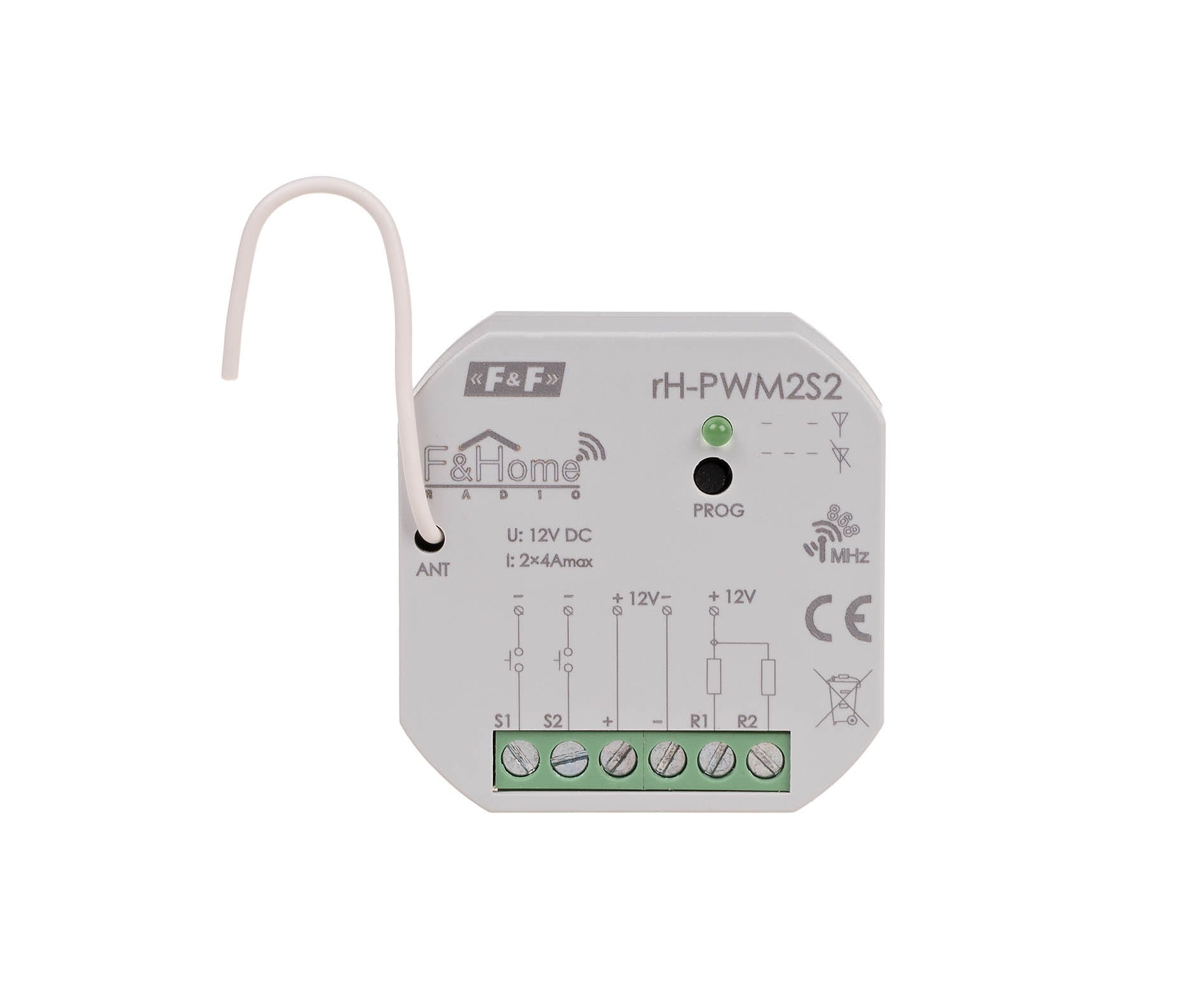

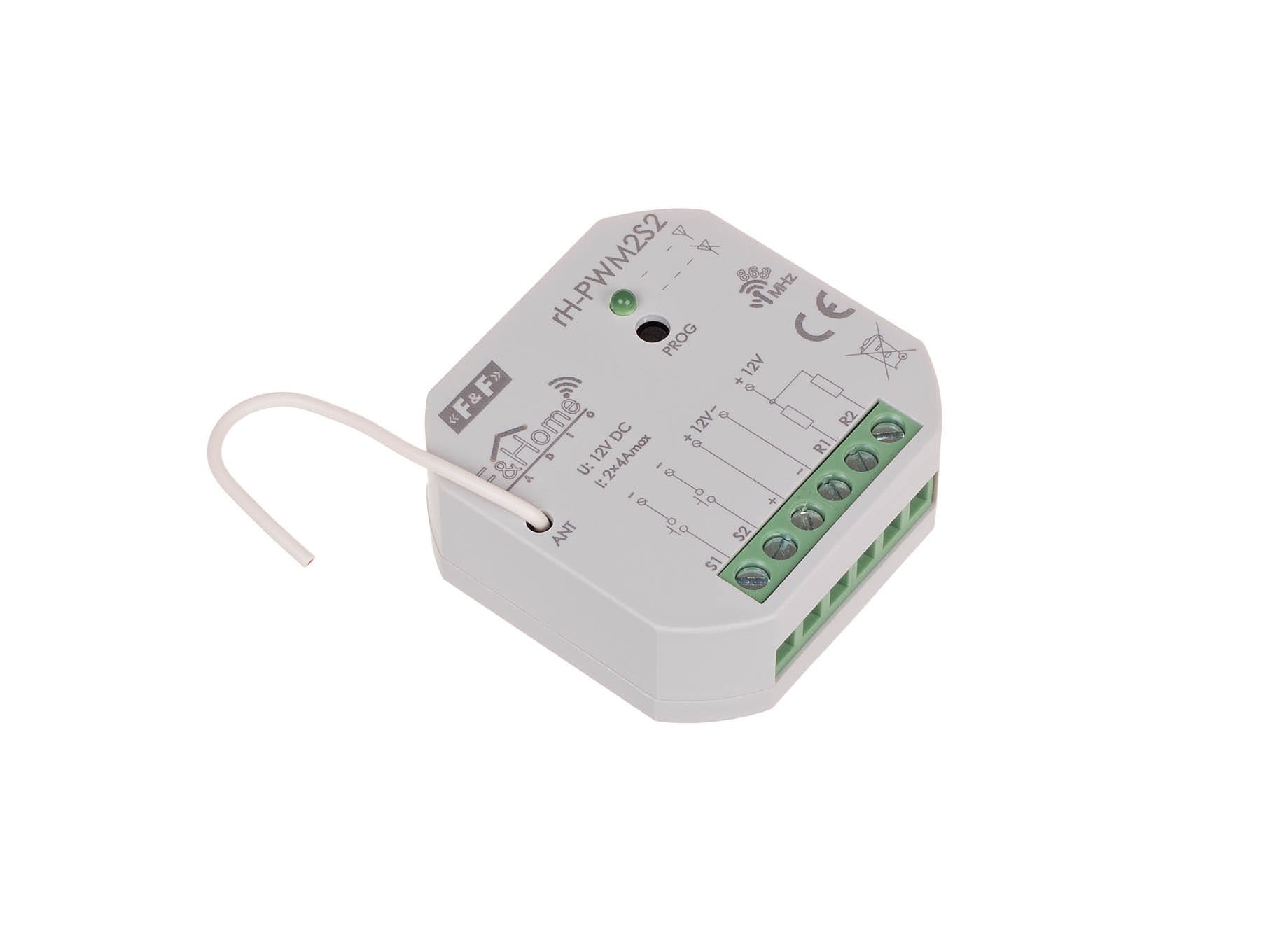

Sterownik PWM Dwukanałowy Niskiego Napięcia z Dwukanałowym Nadajnikiem rH-PWM2S2 F&F (F&Home RADIO)

rH-PWM2S2 to kombinowany moduł radiowy dopuszkowy, będący częścią radiowego systemu inteligentnego domu F&Home RADIO. Łączy on funkcje dwukanałowego sterownika PWM (regulatora mocy) oraz dwukanałowego nadajnika (wejścia stykowego), umożliwiając kompleksowe sterowanie niskonapięciowymi obwodami oświetlenia LED i elementami wykonawczymi.

Kluczowe Parametry i Funkcje rH-PWM2S2

• Typ Urządzenia: Moduł Kombinowany (2x PWM + 2x Nadajnik).
• System Radiowy: Dedykowany do systemu F&Home RADIO (częstotliwość 868 MHz), zapewnia dwukierunkową komunikację.
• Zasilanie Modułu: Niskie napięcie DC, np. 12 V DC (zasilanie z zewnętrznego zasilacza).

Funkcje Odbiorcze (Wyjścia PWM):

• Wyjścia PWM: 2 niezależne kanały do sterowania odbiornikami niskiego napięcia.
• Regulacja Mocy: Odbywa się poprzez Modulację Szerokości Impulsu (PWM), co pozwala na płynne ściemnianie.
• Maksymalny Prąd: Zwykle do 4 A na kanał.
• Częstotliwość PWM: Ustawiana w zakresie 100 Hz do 1 kHz.

Funkcje Nadawcze (Wejścia Stykowe):

• Wejścia Stykowe (Nadajnik): 2 fizyczne wejścia do podłączenia monostabilnych przycisków bezpotencjałowych.
• Zastosowanie Nadajnika: Służą do lokalnego sterowania wyjściami PWM (załączanie/ściemnianie) oraz do wysyłania sygnałów do serwera w celu wywoływania scen lub kontroli innych urządzeń systemu.

Pozostałe Cechy:

• Montaż: Dopuszkowy (podtynkowy), instalowany za standardowym podwójnym łącznikiem.
• Zastosowanie: Idealny do sterowania ściemnialnym oświetleniem LED (np. taśmami LED) oraz innymi niskonapięciowymi elementami (np. zamkami elektromagnetycznymi).
• Zasięg: Standardowy zasięg radiowy F&Home RADIO (wersja LR ma zwiększony zasięg).

Zastosowanie w Systemie F&Home RADIO

Moduł rH-PWM2S2 to uniwersalne rozwiązanie, które minimalizuje liczbę urządzeń w puszce instalacyjnej, oferując zarówno sterowanie, jak i kontrolę:

• Sterowanie Oświetleniem CCT/Bi-Color: Umożliwia płynną regulację jasności i barwy bieli w oświetleniu CCT/Dual-White LED (ciepła/zimna biel).
• Podwójne Sterowanie LED: Kontrola dwóch niezależnych obwodów ściemnialnego oświetlenia LED z jednego miejsca, z opcją lokalnego sterowania przyciskami.
• Wielofunkcyjność: Połączenie funkcji odbiornika (PWM) i nadajnika (wejścia stykowe) w jednej, kompaktowej obudowie.

Specyfikacja Techniczna (podsumowanie)

rH-PWM2S2 to standardowy, 2-kanałowy moduł dopuszkowy 2w1 do sterowania ściemnialnym oświetleniem LED niskiego napięcia.
