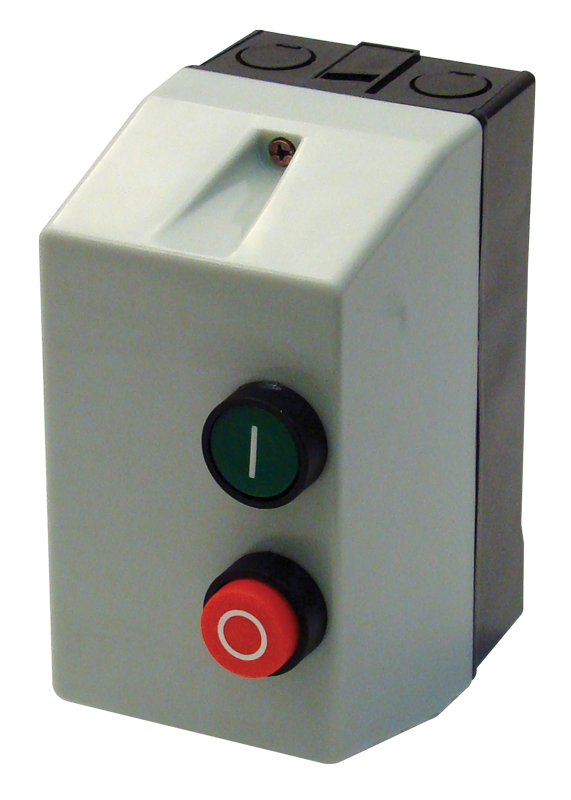

Starter silnikowy w obudowie TEMS1-092-P7

Stycznik + Przekaźnik termiczny | 2,2kW (400V) | Cewka 230V AC | Zakres 4,0 - 6,0 A | Tracon Electric

Starter silnikowy TEMS1-092-P7 marki Tracon Electric to kompletny, fabrycznie zmontowany układ rozruchowy typu DOL (Direct On Line). Urządzenie integruje w jednej, szczelnej obudowie stycznik oraz przekaźnik termiczny, zapewniając skuteczną ochronę silników trójfazowych o mocy do 2,2 kW. Wersja P7 wyróżnia się cewką sterującą na 230V AC, co umożliwia zasilanie obwodu sterowania z jednej fazy i przewodu neutralnego.

Główne zalety startera TEMS1-092-P7:

• Sterowanie napięciem 230V: Cewka na 230V AC ułatwia integrację startera z systemami automatyki, czujnikami poziomu czy wyłącznikami krańcowymi pracującymi na napięciu fazowym.
• Precyzyjna ochrona (4-6A): Regulowany zakres nastawy przekaźnika termicznego (4,0 - 6,0 A) pozwala na dokładne zabezpieczenie silnika 2,2 kW przed przeciążeniem i skutkami zaniku fazy.
• Szczelna obudowa plastikowa: Wykonana z wysokiej jakości tworzywa, chroni komponenty przed kurzem, pyłem i wilgocią (IP42/IP55 po zastosowaniu odpowiednich dławnic).
• Kompletny zestaw sterowniczy: Na obudowie znajdują się ergonomiczne przyciski: zielony "START" (I) oraz czerwony "STOP/RESET" (O), co pozwala na obsługę napędu bez otwierania szafy.
• Bezpieczeństwo pracy: Starter automatycznie odłącza zasilanie w momencie wykrycia nadmiernego prądu, chroniąc silnik przed kosztowną awarią i spaleniem uzwojeń.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TEMS1-092-P7
• Moc znamionowa silnika (przy 400V): 2,2 kW
• Napięcie cewki sterującej: 230 V AC (P7)
• Zakres nastawy wyzwalacza termicznego: 4,0 - 6,0 A
• Napięcie znamionowe izolacji: 660 V / 50 Hz
• Prąd znamionowy (AC-3): 5,0 A
• Materiał obudowy: Tworzywo ABS/Poliwęglan
• Wyposażenie: Stycznik, przekaźnik przeciążeniowy, przyciski sterownicze

Zastosowanie produktu

• Bezpośrednie sterowanie i zabezpieczanie silników 3-fazowych o mocy do 2,2 kW.
• Zasilanie pomp głębinowych, hydroforów i mieszalników w instalacjach ze sterowaniem 230V.
• Obsługa maszyn warsztatowych: wiertarek, pił tarczowych, wentylatorów odciągowych.
• Małe przenośniki taśmowe i podajniki w rolnictwie i przemyśle lekkim.
• Układy wymagające lokalnego wyłącznika bezpieczeństwa z funkcją resetu termicznego.

Wskazówka montażowa: Przed uruchomieniem należy ustawić wartość prądu na przekaźniku termicznym zgodnie z prądem znamionowym (In) podanym na tabliczce silnika. Pamiętaj, że model TEMS1-092-P7 wymaga podłączenia przewodu neutralnego (N) do cewki stycznika, aby obwód sterowania 230V działał poprawnie.
