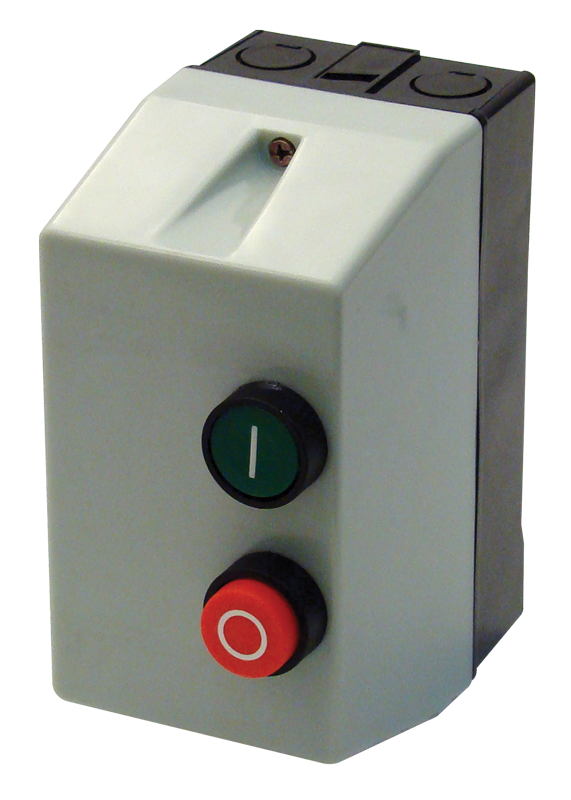

Starter silnikowy w obudowie TEMS1-091-P7

Stycznik + Przekaźnik termiczny | 1,5kW (400V) | Cewka 230V AC | Zakres 2,5 - 4,0 A | Tracon Electric

Starter silnikowy TEMS1-091-P7 marki Tracon Electric to kompletny układ rozruchowy typu DOL (Direct On Line), zamknięty w szczelnej obudowie z tworzywa sztucznego. Model ten został wyposażony w cewkę stycznika na napięcie 230V AC, co czyni go idealnym rozwiązaniem w instalacjach, gdzie obwód sterowania oparty jest na napięciu fazowym. Urządzenie zapewnia pełną ochronę silników trójfazowych o mocy ok. 1,5 kW przed skutkami przeciążeń oraz zaniku fazy.

Główne zalety startera TEMS1-091-P7:

• Sterowanie 230V AC: Dzięki cewce na 230V, starter może być łatwo wpięty w układy sterowania wykorzystujące przewód neutralny (N), co jest częstym standardem w automatyce budynkowej i warsztatowej.
• Zintegrowane zabezpieczenie (2,5-4A): Wbudowany przekaźnik termiczny z regulacją pozwala na precyzyjne ustawienie progu ochrony, zabezpieczając silnik przed spaleniem uzwojeń na skutek przeciążenia.
• Gotowy do montażu: Komponenty są fabrycznie połączone i zamknięte w obudowie, co eliminuje potrzebę samodzielnego składania układu i redukuje ryzyko błędów w okablowaniu.
• Pyłoszczelna obudowa: Wykonana z trwałego tworzywa sztucznego obudowa chroni aparaturę przed zanieczyszczeniami, co jest kluczowe w warunkach produkcyjnych i gospodarczych.
• Intuicyjna obsługa: Wyposażony w klasyczne przyciski Start (I) oraz Stop/Reset (O), umożliwiające szybkie załączanie i wyłączanie napędu oraz kasowanie błędu termicznego.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TEMS1-091-P7
• Moc znamionowa silnika (przy 400V): 1,5 kW
• Napięcie cewki sterującej: 230 V AC
• Zakres nastawy wyzwalacza termicznego: 2,5 - 4,0 A
• Napięcie znamionowe izolacji: 660 V / 50 Hz
• Prąd znamionowy (AC-3): 3,5 A
• Materiał obudowy: Tworzywo sztuczne wysokiej jakości
• Stopień ochrony: IP42 / IP55 (zależnie od dławnic)

Zastosowanie produktu

• Bezpośredni rozruch silników 3-fazowych w maszynach wymagających sterowania 230V.
• Zasilanie i ochrona pomp, wentylatorów oraz podajników w systemach automatyki.
• Zastosowanie w warsztatach stolarskich i ślusarskich (wiertarki, szlifierki, wyciągi).
• Urządzenia rolnicze o mniejszej mocy wymagające pewnego zabezpieczenia termicznego.

Informacja dla instalatora: Przed podłączeniem należy ustawić prąd na tarczy przekaźnika termicznego zgodnie z tabliczką znamionową silnika (In). Ponieważ model P7 posiada cewkę na 230V AC, do poprawnej pracy obwodu sterowania wymagane jest doprowadzenie przewodu fazowego (L) oraz neutralnego (N).
