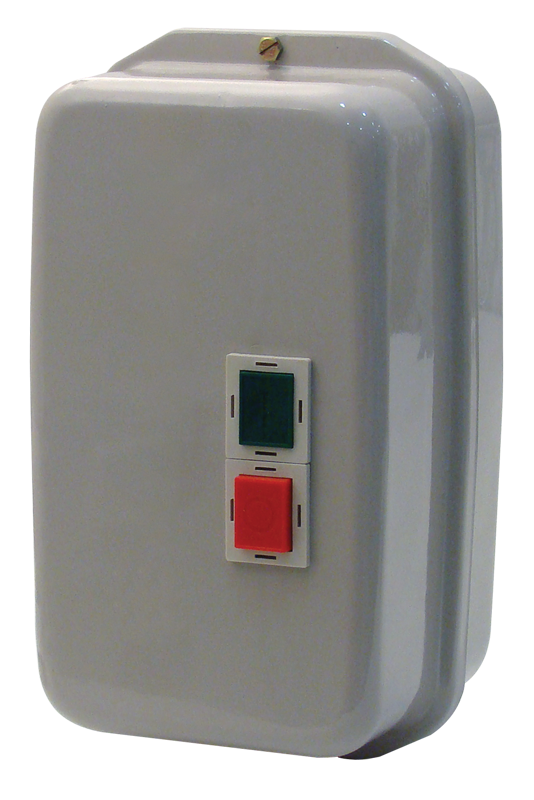

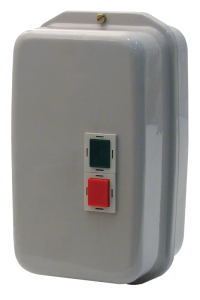

Starter silnikowy w obudowie TEMS3-951-P7

Stycznik + Przekaźnik termiczny | 45,0kW (400V) | Cewka 230V AC | Zakres 80,0 - 93,0 A | Tracon Electric

Starter silnikowy TEMS3-951-P7 marki Tracon Electric to szczytowe rozwiązanie w kategorii kompaktowych układów rozruchowych typu DOL (Direct On Line). Jest to najmocniejszy model w ofercie obudów z tworzywa, zaprojektowany do obsługi potężnych silników trójfazowych o mocy do 45 kW. Wersja P7 została wyposażona w cewkę sterującą na 230V AC, co umożliwia integrację z systemami sterowania wykorzystującymi przewód neutralny (N), eliminując konieczność zasilania międzyfazowego w obwodzie sterowniczym.

Główne zalety startera TEMS3-951-P7:

• Ekstremalna moc (45kW): Wyposażony w stycznik o najwyższej wytrzymałości prądowej w swojej klasie, przystosowany do bezpiecznego łączenia prądów roboczych do 85A (AC-3).
• Maksymalny zakres ochrony (80-93A): Precyzyjny przekaźnik termiczny z regulacją w zakresie 80,0 - 93,0 A stanowi niezawodną barierę chroniącą uzwojenia silnika przed przegrzaniem i skutkami zaniku fazy.
• Sterowanie 230V AC: Cewka na napięcie fazowe pozwala na łatwą współpracę z zewnętrznymi sterownikami PLC, wyłącznikami pływakowymi czy czujnikami, które pracują w standardzie 230V.
• Wzmocniona obudowa polimerowa: Wykonana z wysokiej jakości tworzywa o wysokiej udarności, zapewnia doskonałą izolację elektryczną oraz ochronę przed pyłem i wilgocią.
• Przemysłowy panel sterowniczy: Duże, wytrzymałe przyciski Start (zielony) oraz Stop/Reset (czerwony) są zaprojektowane do pewnej obsługi w trudnych warunkach warsztatowych i halach produkcyjnych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TEMS3-951-P7
• Moc znamionowa silnika (400V): 45,0 kW
• Napięcie cewki sterującej: 230 V AC (P7)
• Zakres nastawy wyzwalacza termicznego: 80,0 - 93,0 A
• Napięcie znamionowe izolacji: 660 V / 50 Hz
• Prąd znamionowy (AC-3): 85,0 A
• Materiał obudowy: Tworzywo sztuczne wysokiej jakości
• Funkcje: Rozruch bezpośredni, Kompleksowa ochrona przeciążeniowa, Stop/Reset

Zastosowanie produktu

• Bezpośredni rozruch i ochrona najmocniejszych silników 3-fazowych (45 kW) w układach ze sterowaniem 230V.
• Sterowanie potężnymi kruszarkami, młynami przemysłowymi i wielkogabarytowymi rębarkami do drewna.
• Zasilanie i zabezpieczanie systemów pomp głębinowych o bardzo wysokiej wydajności oraz przemysłowych magistrali wodnych.
• Obsługa gigantycznych sprężarek śrubowych oraz systemów centralnej wentylacji hal.
• Instalacje recyklingu, zakłady prefabrykacji betonu oraz kopalnie odkrywkowe.

KRYTYCZNA UWAGA MONTAŻOWA: Przy mocy 45 kW prądy rozruchowe są ekstremalnie wysokie. Należy bezwzględnie upewnić się, że sieć zasilająca posiada odpowiednią wydajność, a przekroje kabli są dobrane przez uprawnionego elektryka (zalecane stosowanie końcówek oczkowych). Przed pierwszym uruchomieniem ustaw wartość prądu na tarczy przekaźnika termicznego zgodnie z tabliczką silnika. Ponieważ model P7 posiada cewkę na 230V AC, do poprawnej pracy obwodu sterowania wymagane jest doprowadzenie przewodu neutralnego (N).
