Starter silnikowy w obudowie TEMS1-094-P7

Stycznik + Przekaźnik termiczny | 4,0kW (400V) | Cewka 230V AC | Zakres 7,0 - 10,0 A | Tracon Electric

Starter silnikowy TEMS1-094-P7 marki Tracon Electric to zintegrowany, fabrycznie zmontowany układ rozruchowy typu DOL (Direct On Line). Urządzenie łączy w jednej, szczelnej obudowie stycznik oraz przekaźnik termiczny, stanowiąc kompletną ochronę dla silników trójfazowych o mocy do 4,0 kW. Wersja P7 posiada cewkę sterującą na 230V AC, co pozwala na zasilanie obwodu sterowania napięciem fazowym (L-N).

Główne zalety startera TEMS1-094-P7:

• Cewka sterująca 230V AC: Umożliwia łatwe wpięcie w obwód sterowania przewodu neutralnego (N), co jest standardem w wielu systemach automatyki, czujnikach poziomu czy zewnętrznych sterownikach.
• Wysoka moc operacyjna (4,0kW): Urządzenie jest przystosowane do stabilnej obsługi popularnych silników 4kW przy prądzie roboczym 8,5A (AC-3).
• Precyzyjna ochrona (7-10A): Regulowany zakres nastawy przekaźnika termicznego (7,0 - 10,0 A) pozwala na dokładne zabezpieczenie silnika przed skutkami przeciążenia mechanicznego lub zaniku jednej z faz.
• Wytrzymała obudowa plastikowa: Wykonana z wysokiej jakości polimeru obudowa chroni aparaturę przed pyłem, kurzem i wilgocią (klasa IP42/IP55 zależnie od dławnic).

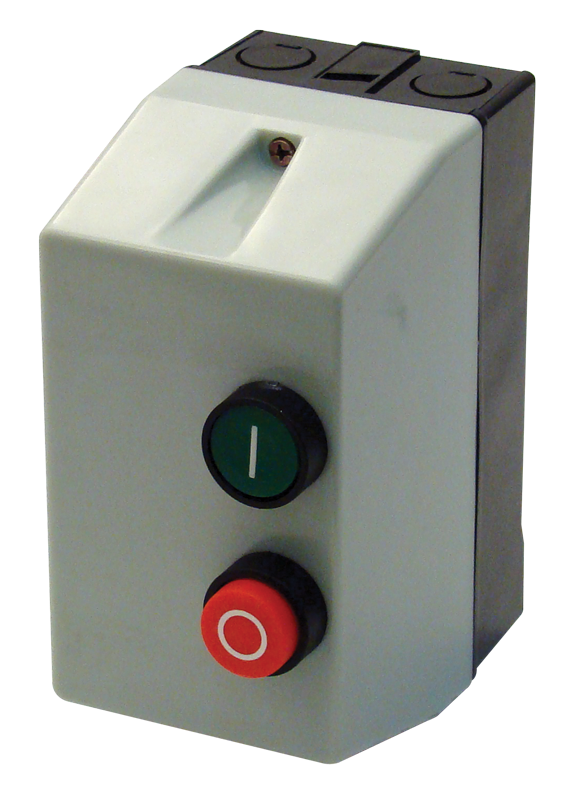

• Zintegrowane przyciski Start/Stop: Na froncie obudowy znajdują się ergonomiczne przyciski: zielony "I" (Start) oraz czerwony "O" (Stop/Reset), co umożliwia bezpieczne operowanie napędem bez otwierania obudowy.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TEMS1-094-P7
• Moc znamionowa silnika (przy 400V): 4,0 kW
• Napięcie cewki sterującej: 230 V AC (P7)
• Zakres nastawy wyzwalacza termicznego: 7,0 - 10,0 A
• Napięcie znamionowe izolacji: 660 V / 50 Hz
• Prąd znamionowy (AC-3): 8,5 A
• Materiał obudowy: ABS / Poliwęglan o wysokiej udarności
• Wyposażenie: Stycznik, przekaźnik przeciążeniowy, przyciski sterownicze

Zastosowanie produktu

• Bezpośredni rozruch silników 3-fazowych o mocy do 4,0 kW w układach ze sterowaniem 230V.
• Zasilanie i ochrona pomp głębinowych, hydroforów oraz systemów nawadniania.
• Obsługa maszyn przemysłowych: wiertarek, tokarek, frezarek i pił tarczowych.
• Sterowanie podajnikami, dmuchawami i mieszalnikami w rolnictwie.
• Układy wentylacji i odciągów pyłu o średniej mocy.

Wskazówka dla instalatora: Przed pierwszym uruchomieniem należy ustawić wartość prądu na tarczy przekaźnika termicznego zgodnie z prądem znamionowym (In) podanym na tabliczce silnika. Ponieważ model TEMS1-094-P7 wykorzystuje cewkę na 230V AC, do poprawnej pracy obwodu sterowania niezbędne jest doprowadzenie przewodu neutralnego (N) do cewki stycznika.
