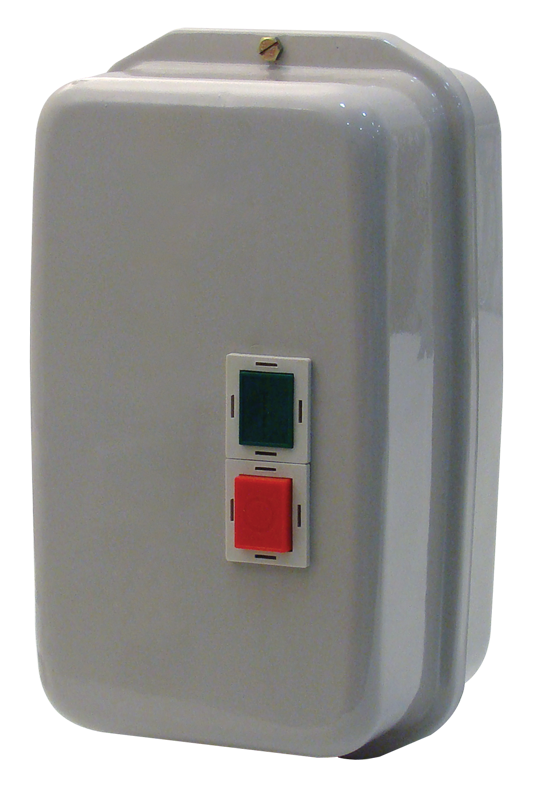

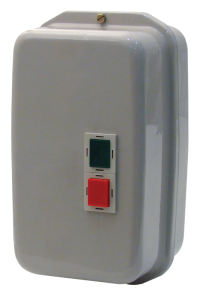

Starter silnikowy w obudowie TEMS3-651-P7

Stycznik + Przekaźnik termiczny | 30,0kW (400V) | Cewka 230V AC | Zakres 48,0 - 65,0 A | Tracon Electric

Starter silnikowy TEMS3-651-P7 marki Tracon Electric to bezkompromisowy, wysokomocowy układ rozruchowy typu DOL (Direct On Line). Urządzenie integruje w jednej, wzmocnionej obudowie przemysłowy stycznik o bardzo wysokiej obciążalności oraz precyzyjny przekaźnik termiczny. Model ten jest dedykowany do bezpośredniego rozruchu silników trójfazowych o mocy aż 30 kW. Wersja P7 posiada cewkę sterującą na 230V AC, co umożliwia zasilanie obwodu sterowania z jednej fazy i przewodu neutralnego.

Główne zalety startera TEMS3-651-P7:

• Sterowanie napięciem 230V: Cewka 230V AC ułatwia integrację startera z systemami automatyki, zewnętrznymi sterownikami i systemami bezpieczeństwa wykorzystującymi przewód neutralny (N).
• Potężna moc przemysłowa (30kW): Urządzenie zaprojektowane do pracy z ciężkimi napędami indukcyjnymi, zapewniając pewne przełączanie prądów roboczych do 60A w kategorii AC-3.
• Szeroki zakres ochrony (48-65A): Regulowany przekaźnik termiczny w zakresie 48,0 - 65,0 A stanowi skuteczną barierę chroniącą silnik przed przegrzaniem, przeciążeniem oraz pracą niepełnofazową.
• Wzmocniona obudowa z tworzywa: Wykonana z polimeru o wysokiej udarności, obudowa zapewnia skuteczną ochronę aparatury przed pyłem i zanieczyszczeniami, zachowując przy tym doskonałe właściwości izolacyjne.
• Intuicyjny interfejs obsługi: Duże przyciski Start (zielony) oraz Stop/Reset (czerwony) umożliwiają szybką reakcję i bezpieczne sterowanie napędem bezpośrednio z panelu urządzenia.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TEMS3-651-P7
• Moc znamionowa silnika (400V): 30,0 kW
• Napięcie cewki sterującej: 230 V AC (P7)
• Zakres nastawy wyzwalacza termicznego: 48,0 - 65,0 A
• Napięcie znamionowe izolacji: 660 V / 50 Hz
• Prąd znamionowy (AC-3): 60,0 A
• Materiał obudowy: Tworzywo sztuczne wysokiej jakości
• Funkcje: Start, Stop, Reset, Pełna ochrona przeciążeniowa

Zastosowanie produktu

• Bezpośredni rozruch i ochrona potężnych silników 3-fazowych o mocy do 30 kW w instalacjach ze sterowaniem 230V.
• Sterowanie dużymi kruszarkami, młynami, rębarkami oraz potężnymi systemami pomp przemysłowych.
• Obsługa sprężarek śrubowych o dużej wydajności i centralnych systemów wentylacyjnych.
• Zasilanie i zabezpieczanie wielkich przenośników taśmowych i maszyn budowlanych (np. betoniarnie).
• Zastosowanie w ciężkim rolnictwie, tartakach oraz instalacjach recyklingu.

KRYTYCZNA UWAGA MONTAŻOWA: Przy mocy 30 kW prądy rozruchowe są ekstremalnie wysokie. Należy bezwzględnie upewnić się, że sieć zasilająca posiada odpowiednią wydajność, a przekroje kabli są dobrane zgodnie z projektem (zalecane końcówki oczkowe). Przed uruchomieniem ustaw wartość prądu na tarczy przekaźnika termicznego zgodnie z tabliczką silnika. Ponieważ model P7 wykorzystuje cewkę na 230V AC, do poprawnej pracy obwodu sterowania niezbędne jest doprowadzenie przewodu neutralnego (N).
