Starter silnikowy w obudowie TEMS1-093-P7

Stycznik + Przekaźnik termiczny | 3,0kW (400V) | Cewka 230V AC | Zakres 5,5 - 8,0 A | Tracon Electric

Starter silnikowy TEMS1-093-P7 marki Tracon Electric to zintegrowany, gotowy do montażu zestaw rozruchowy typu DOL (Direct On Line). Urządzenie łączy w jednej, szczelnej obudowie stycznik oraz przekaźnik termiczny, stanowiąc kompletną ochronę dla silników trójfazowych o mocy do 3,0 kW. Wersja P7 posiada cewkę sterującą na 230V AC, co pozwala na zasilanie obwodu sterowania napięciem fazowym.

Główne zalety startera TEMS1-093-P7:

• Cewka sterująca 230V AC: Umożliwia łatwe wpięcie w obwód sterowania przewodu neutralnego (N), co jest standardem w wielu systemach automatyki i sterownikach jednofazowych.
• Zoptymalizowana ochrona (5,5-8A): Regulowany zakres nastawy przekaźnika termicznego (5,5 - 8,0 A) pozwala na precyzyjne zabezpieczenie silnika 3,0 kW przed przeciążeniem i skutkami zablokowania wału.
• Wytrzymała obudowa plastikowa: Wykonana z wysokiej jakości polimeru obudowa chroni aparaturę przed pyłem, kurzem i wilgocią (klasa IP42/IP55 zależnie od dławnic).

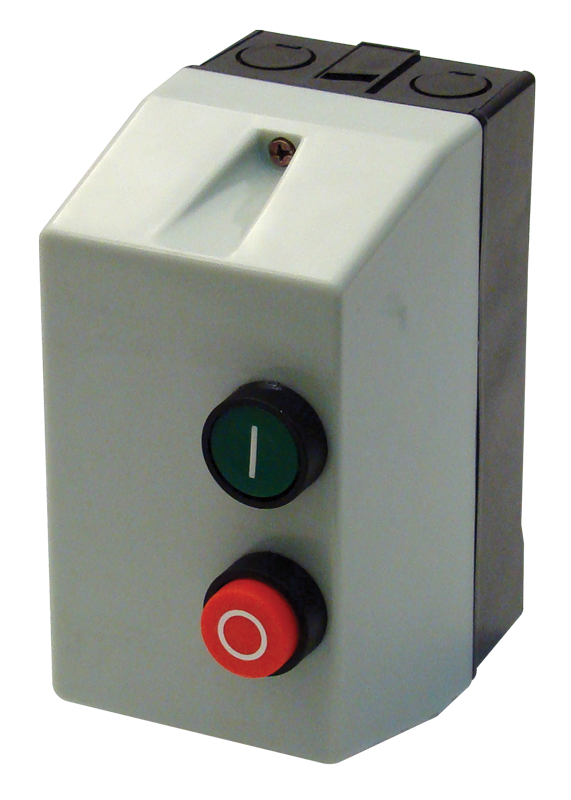

• Panel sterowania Start/Stop: Front obudowy wyposażony jest w czytelne i ergonomiczne przyciski: zielony "I" (Start) oraz czerwony "O" (Stop/Reset), umożliwiające obsługę bez otwierania urządzenia.
• Szybka instalacja: Fabryczne okablowanie wewnętrzne między stycznikiem a zabezpieczeniem termicznym minimalizuje czas montażu i ryzyko błędnych połączeń.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TEMS1-093-P7
• Moc znamionowa silnika (przy 400V): 3,0 kW
• Napięcie cewki sterującej: 230 V AC (P7)
• Zakres nastawy wyzwalacza termicznego: 5,5 - 8,0 A
• Napięcie znamionowe izolacji: 660 V / 50 Hz
• Prąd znamionowy (AC-3): 6,3 A
• Materiał obudowy: Polimer o wysokiej odporności mechanicznej
• Funkcje: Start, Stop, Reset, Ochrona przeciążeniowa

Zastosowanie produktu

• Bezpośredni rozruch silników 3-fazowych o mocy do 3,0 kW w układach ze sterowaniem 230V.
• Zasilanie i ochrona pomp wodnych, wentylatorów przemysłowych oraz odciągów pyłu.
• Obsługa maszyn stolarskich i warsztatowych (strugarki, piły, wiertarki kolumnowe).
• Sterowanie podajnikami i mieszalnikami w rolnictwie i przemyśle lekkim.
• Zastosowanie jako lokalny wyłącznik z zabezpieczeniem dla napędów maszynowych.

Ważna informacja dla instalatora: Przed pierwszym uruchomieniem należy ustawić wartość prądu na tarczy przekaźnika termicznego zgodnie z prądem znamionowym (In) podanym na tabliczce silnika. Ponieważ model TEMS1-093-P7 wykorzystuje cewkę na 230V AC, do poprawnej pracy obwodu sterowania niezbędne jest doprowadzenie przewodu neutralnego (N).
