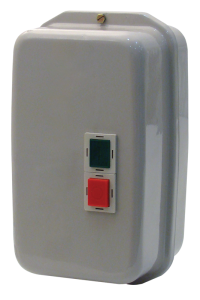

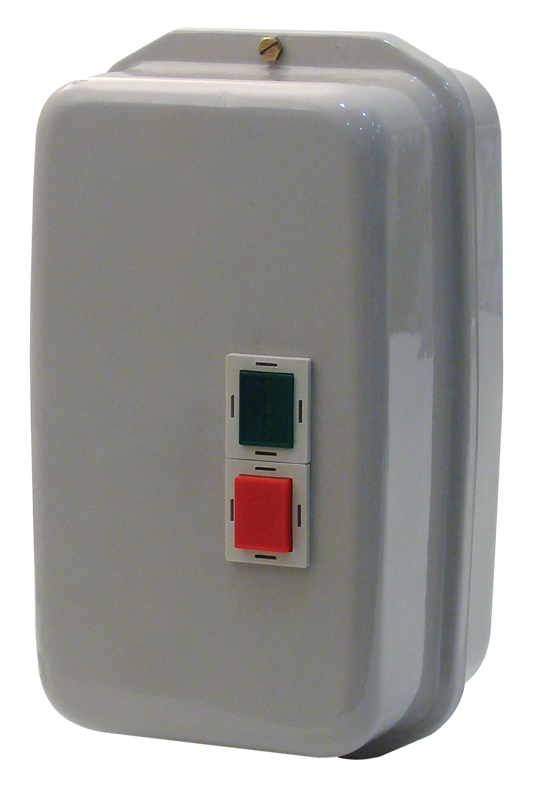

Starter silnikowy w obudowie TEMS3-501-P7

Stycznik + Przekaźnik termiczny | 22,0kW (400V) | Cewka 230V AC | Zakres 37,0 - 50,0 A | Tracon Electric

Starter silnikowy TEMS3-501-P7 marki Tracon Electric to zaawansowany, wysokomocowy układ rozruchowy typu DOL (Direct On Line). Urządzenie integruje w jednej, wzmocnionej obudowie przemysłowy stycznik oraz precyzyjny przekaźnik termiczny, tworząc kompletną barierę ochronną dla silników trójfazowych o mocy do 22 kW. Wersja P7 wyróżnia się cewką sterującą na 230V AC, co umożliwia zasilanie obwodu sterowania bezpośrednio z napięcia fazowego (L-N).

Główne zalety startera TEMS3-501-P7:

• Sterowanie napięciem 230V: Cewka 230V AC ułatwia podłączenie startera do systemów automatyki, czujników poziomu czy zewnętrznych sterowników bez konieczności stosowania zasilania międzyfazowego.
• Ekstremalna moc (22kW): Konstrukcja styków głównych została zaprojektowana do stabilnej pracy z potężnymi silnikami indukcyjnymi przy prądzie roboczym do 44A (AC-3).
• Szeroki zakres ochrony (37-50A): Regulowany przekaźnik termiczny w zakresie 37,0 - 50,0 A gwarantuje rygorystyczne zabezpieczenie silnika przed skutkami przeciążeń, zablokowania wału oraz zaniku fazy.
• Wzmocniona obudowa: Wykonana z wysokiej jakości tworzywa o wysokiej udarności, skutecznie chroni aparaturę przed pyłem przemysłowym oraz wilgocią (IP42/IP55 zależnie od dławnic).
• Profesjonalny panel sterowania: Ergonomiczne przyciski Start (zielony "I") oraz Stop/Reset (czerwony "O") pozwalają na bezpieczną obsługę napędu bezpośrednio z obudowy.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TEMS3-501-P7
• Moc znamionowa silnika (400V): 22,0 kW
• Napięcie cewki sterującej: 230 V AC (P7)
• Zakres nastawy wyzwalacza termicznego: 37,0 - 50,0 A
• Napięcie znamionowe izolacji: 660 V / 50 Hz
• Prąd znamionowy (AC-3): 44,0 A
• Materiał obudowy: Tworzywo sztuczne o wysokiej wytrzymałości
• Funkcje: Start, Stop, Reset, Kompleksowa ochrona przeciążeniowa

Zastosowanie produktu

• Bezpośredni rozruch i ochrona potężnych silników 3-fazowych o mocy do 22 kW w instalacjach ze sterowaniem 230V.
• Sterowanie dużymi pompami przemysłowymi, kompresorami śrubowymi oraz systemami nawadniania.
• Obsługa ciężkich maszyn: kruszarek, młynów, rębaków do drewna oraz dużych przenośników taśmowych.
• Zasilanie systemów wentylacji przemysłowej i central klimatyzacyjnych o wysokiej wydajności.
• Zastosowanie w zakładach produkcyjnych, tartakach oraz rolnictwie do obsługi napędów o dużym obciążeniu.

KRYTYCZNA UWAGA MONTAŻOWA: Przy mocy 22 kW prądy rozruchowe są ekstremalnie wysokie. Należy bezwzględnie upewnić się, że sieć zasilająca posiada odpowiednią wydajność, a przekroje kabli są dobrane przez uprawnionego elektryka. Przed uruchomieniem ustaw wartość prądu na tarczy przekaźnika termicznego zgodnie z tabliczką znamionową silnika (In). Ponieważ model P7 wykorzystuje cewkę na 230V AC, do poprawnej pracy obwodu sterowania niezbędne jest doprowadzenie przewodu neutralnego (N).
