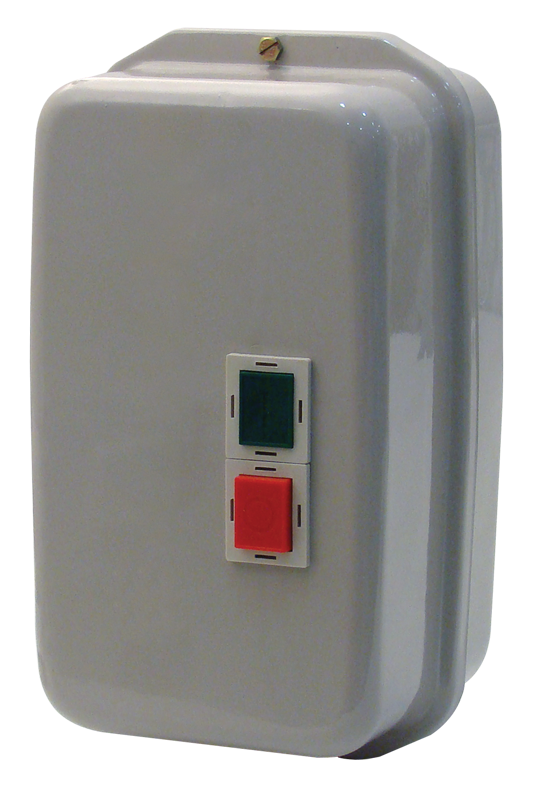

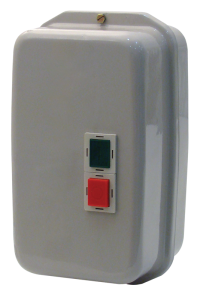

Starter silnikowy w obudowie TEMS3-401-P7

Stycznik + Przekaźnik termiczny | 18,5kW (400V) | Cewka 230V AC | Zakres 30,0 - 40,0 A | Tracon Electric

Starter silnikowy TEMS3-401-P7 marki Tracon Electric to zaawansowany, przemysłowy układ rozruchowy typu DOL (Direct On Line). Urządzenie integruje w jednej obudowie wysokiej klasy stycznik oraz precyzyjny przekaźnik termiczny, co stanowi kompletną barierę ochronną dla napędu przed skutkami przeciążeń, zablokowania wirnika oraz pracy niepełnofazowej. Wersja P7 została wyposażona w cewkę sterującą na 230V AC, co pozwala na łatwe zasilanie obwodu sterowania z jednej fazy i przewodu neutralnego.

Główne zalety startera TEMS3-401-P7:

• Sterowanie napięciem 230V: Cewka 230V AC ułatwia integrację startera z systemami automatyki, zewnętrznymi wyłącznikami bezpieczeństwa czy sterownikami PLC wykorzystującymi przewód neutralny (N).
• Wysoka moc znamionowa (18,5kW): Konstrukcja styków głównych została zoptymalizowana do stabilnej pracy z dużymi silnikami indukcyjnymi przy prądzie roboczym do 37A (AC-3).
• Precyzyjna ochrona termiczna (30-40A): Szeroki zakres nastawy przekaźnika (30,0 - 40,0 A) umożliwia idealne dopasowanie progu zabezpieczenia do parametrów znamionowych silnika.
• Wytrzymała obudowa: Wykonana z wysokiej jakości tworzywa o podwyższonej odporności, skutecznie chroni aparaturę przed pyłem przemysłowym oraz wilgocią.
• Ergonomiczny panel Start/Stop: Wyraźne przyciski na froncie (zielony "I" oraz czerwony "O" z funkcją Reset) pozwalają na bezpieczną i szybką obsługę napędu bez konieczności otwierania urządzenia.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TEMS3-401-P7
• Moc znamionowa silnika (400V): 18,5 kW
• Napięcie cewki sterującej: 230 V AC (P7)
• Zakres nastawy wyzwalacza termicznego: 30,0 - 40,0 A
• Napięcie znamionowe izolacji: 660 V / 50 Hz
• Prąd znamionowy (AC-3): 37,0 A
• Materiał obudowy: Tworzywo sztuczne o wysokiej udarności
• Funkcje: Start, Stop, Reset, Ochrona przeciążeniowa

Zastosowanie produktu

• Bezpośredni rozruch silników 3-fazowych o mocy do 18,5 kW w instalacjach ze sterowaniem 230V.
• Sterowanie dużymi pompami przemysłowymi, kompresorami oraz systemami hydroforowymi.
• Obsługa maszyn przemysłowych: rębaki, mieszalniki, duże przenośniki taśmowe i wentylatory wyciągowe.
• Zasilanie systemów wentylacji i klimatyzacji o wysokiej wydajności w halach produkcyjnych.
• Zastosowanie w rolnictwie i przemyśle drzewnym do obsługi maszyn o dużym zapotrzebowaniu na moc.

Wskazówka montażowa: Przy mocy 18,5kW prądy robocze i rozruchowe są znaczne. Należy bezwzględnie zadbać o właściwy dobór przekroju przewodów zasilających. Przed uruchomieniem ustaw wartość prądu na tarczy przekaźnika termicznego zgodnie z tabliczką znamionową silnika (In). Ponieważ model TEMS3-401-P7 wykorzystuje cewkę na 230V AC, do poprawnej pracy obwodu sterowania niezbędne jest doprowadzenie przewodu neutralnego (N).
