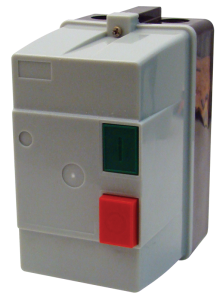

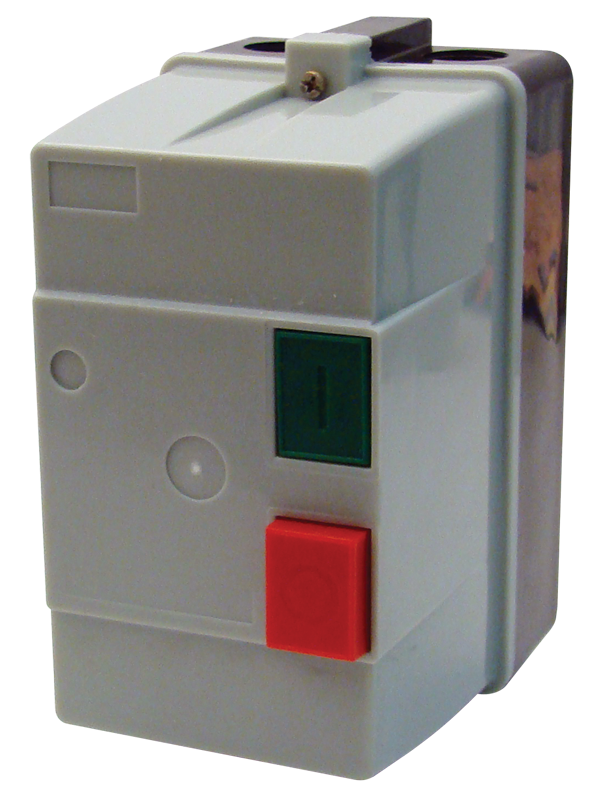

Starter silnikowy w obudowie TEMS2-321-P7

Stycznik + Przekaźnik termiczny | 15,0kW (400V) | Cewka 230V AC | Zakres 23,0 - 32,0 A | Tracon Electric

Starter silnikowy TEMS2-321-P7 marki Tracon Electric to profesjonalny, kompletny układ sterująco-zabezpieczający typu DOL (Direct On Line), dedykowany do obsługi trójfazowych silników indukcyjnych o dużej mocy. Urządzenie łączy w jednej, wzmocnionej obudowie wysokowydajny stycznik oraz precyzyjny przekaźnik termiczny. Wersja P7 wyróżnia się cewką sterującą na 230V AC, co pozwala na łatwe zasilanie obwodu sterowania z jednej fazy i przewodu neutralnego.

Główne zalety startera TEMS2-321-P7:

• Sterowanie napięciem 230V: Cewka na 230V AC ułatwia integrację startera z systemami automatyki, programatorami lub zewnętrznymi wyłącznikami, które wykorzystują przewód neutralny (N).
• Bardzo wyska moc operacyjna (15kW): Konstrukcja styków została zoptymalizowana do pracy z silnikami o dużym obciążeniu, osiągając prąd znamionowy do 30A w kategorii AC-3.
• Precyzyjna ochrona (23-32A): Szeroki zakres nastawy przekaźnika termicznego (23,0 - 32,0 A) umożliwia idealne dopasowanie progu zabezpieczenia do parametrów znamionowych silnika 15kW.
• Wzmocniona obudowa plastikowa: Wykonana z wysokiej jakości tworzywa o podwyższonej odporności mechanicznej i termicznej, skutecznie chroni aparaturę przed pyłem przemysłowym oraz wilgocią.
• Zintegrowane sterowanie Start/Stop: Ergonomiczne przyciski na froncie (zielony "I" oraz czerwony "O" z funkcją Reset) pozwalają na bezpieczną obsługę napędu bez otwierania urządzenia.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TEMS2-321-P7
• Moc znamionowa silnika (400V): 15,0 kW
• Napięcie cewki sterującej: 230 V AC (P7)
• Zakres nastawy wyzwalacza termicznego: 23,0 - 32,0 A
• Napięcie znamionowe izolacji: 660 V / 50 Hz
• Prąd znamionowy (AC-3): 30,0 A
• Materiał obudowy: Polimer o wysokiej udarności
• Funkcje: Start, Stop, Reset, Ochrona przeciążeniowa

Zastosowanie produktu

• Bezpośrednie zasilanie i ochrona silników 3-fazowych o mocy do 15 kW w instalacjach ze sterowaniem 230V.
• Sterowanie wydajnymi pompami przemysłowymi oraz wielostopniowymi systemami hydroforowymi.
• Obsługa ciężkich maszyn: dużych przenośników taśmowych, mieszalników betonowych, młynów i kruszarek.
• Zasilanie systemów wentylacji i klimatyzacji o wysokiej wydajności w halach produkcyjnych.
• Zastosowanie w rolnictwie: duże dmuchawy do ziarna, rębaki do drewna, śrutowniki przemysłowe.

Ważna uwaga: Przy mocy 15kW prądy robocze są znaczne. Należy bezwzględnie zadbać o właściwy dobór przekroju przewodów zasilających. Przed uruchomieniem ustaw wartość prądu na tarczy przekaźnika termicznego zgodnie z tabliczką znamionową silnika (In). Ponieważ model TEMS2-321-P7 wykorzystuje cewkę na 230V AC, do poprawnej pracy obwodu sterowania niezbędne jest doprowadzenie przewodu neutralnego (N).
