Starter silnikowy w obudowie TEMS1-181-P7

Stycznik + Przekaźnik termiczny | 7,5kW (400V) | Cewka 230V AC | Zakres 12,0 - 18,0 A | Tracon Electric

Starter silnikowy TEMS1-181-P7 marki Tracon Electric to kompletny, fabrycznie okablowany układ rozruchowy typu DOL (Direct On Line). Urządzenie integruje w jednej obudowie stycznik o podwyższonej trwałości oraz precyzyjny przekaźnik termiczny, co zapewnia pełną ochronę silników trójfazowych o mocy do 7,5 kW. Wersja P7 wyróżnia się cewką sterującą na 230V AC, co pozwala na łatwe zasilanie obwodu sterowania z jednej fazy i przewodu neutralnego.

Główne zalety startera TEMS1-181-P7:

• Cewka sterująca 230V AC: Umożliwia bezpośrednią współpracę z jednofazowymi sterownikami, czujnikami poziomu cieczy czy programatorami czasowymi bez konieczności stosowania dodatkowych transformatorów.
• Wysoka wydajność (7,5kW): Solidna konstrukcja styków pozwala na bezpieczną obsługę silników o prądzie znamionowym do 15,5A w kategorii AC-3.
• Szeroki zakres ochrony (12-18A): Regulowana nastawa przekaźnika termicznego (12,0 - 18,0 A) umożliwia precyzyjne dopasowanie progu zabezpieczenia do parametrów znamionowych silnika.
• Wytrzymała obudowa plastikowa: Wykonana z wysokiej jakości polimeru, skutecznie izoluje aparaturę od pyłu, kurzu i wilgoci (klasa IP42/IP55 zależnie od zastosowanych dławnic).

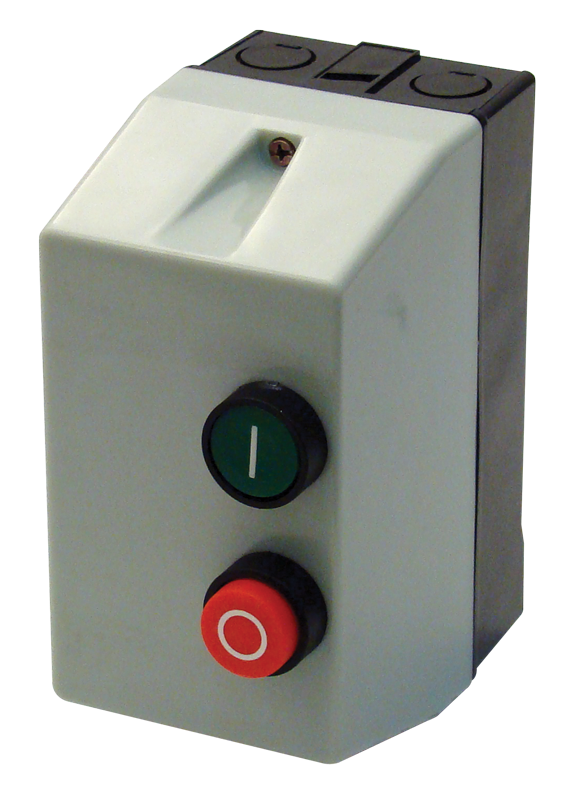

• Zintegrowane przyciski Start/Stop: Front obudowy wyposażony jest w ergonomiczne przyciski: zielony "I" (Start) oraz czerwony "O" (Stop/Reset), co pozwala na obsługę urządzenia bez otwierania pokrywy.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TEMS1-181-P7
• Moc znamionowa silnika (przy 400V): 7,5 kW
• Napięcie cewki sterującej: 230 V AC (P7)
• Zakres nastawy wyzwalacza termicznego: 12,0 - 18,0 A
• Napięcie znamionowe izolacji: 660 V / 50 Hz
• Prąd znamionowy (AC-3): 15,5 A
• Materiał obudowy: ABS / Poliwęglan o wysokiej udarności
• Funkcje: Start, Stop, Reset, Zabezpieczenie przeciążeniowe

Zastosowanie produktu

• Bezpośredni rozruch silników 3-fazowych o mocy do 7,5 kW w systemach wymagających sterowania 230V.
• Zasilanie mocnych pomp głębinowych, zestawów hydroforowych i systemów nawadniających.
• Obsługa maszyn przemysłowych: sprężarek śrubowych, dużych pił tarczowych, tokarek i frezarek.
• Zastosowanie w rolnictwie: zasilanie dmuchaw do ziarna, mieszalników pasz i podajników.
• Systemy wentylacji i odciągi pyłu o dużej wydajności.

Wskazówka montażowa: Przed pierwszym uruchomieniem należy ustawić wartość prądu na tarczy przekaźnika termicznego zgodnie z prądem znamionowym (In) silnika. Ponieważ model TEMS1-181-P7 wykorzystuje cewkę na 230V AC, do poprawnej pracy obwodu sterowania niezbędne jest doprowadzenie przewodu neutralnego (N) do zacisku cewki stycznika.
