Starter silnikowy w obudowie TEMS1-121-P7

Stycznik + Przekaźnik termiczny | 5,5kW (400V) | Cewka 230V AC | Zakres 9,0 - 13,0 A | Tracon Electric

Starter silnikowy TEMS1-121-P7 marki Tracon Electric to kompletny i gotowy do podłączenia układ rozruchowy typu DOL (Direct On Line). Urządzenie integruje w jednej, wytrzymałej obudowie stycznik oraz przekaźnik termiczny, co zapewnia pełną ochronę silnika przed skutkami przeciążeń, zablokowania wału oraz zaniku fazy. Wersja P7 została wyposażona w cewkę na 230V AC, co pozwala na zasilanie obwodu sterowania napięciem fazowym (L-N).

Główne zalety startera TEMS1-121-P7:

• Sterowanie napięciem 230V: Zastosowanie cewki 230V AC umożliwia łatwą współpracę z systemami automatyki, programatorami czasowymi czy wyłącznikami pływakowymi wykorzystującymi przewód neutralny.
• Solidna moc (5,5kW): Aparatura przystosowana do pracy z silnikami o mocy 5,5 kW, zapewniająca stabilne łączenie przy prądzie roboczym 11,5A.
• Precyzyjna ochrona (9-13A): Regulowana nastawa przekaźnika termicznego w zakresie 9,0 - 13,0 A pozwala na dokładne dopasowanie zabezpieczenia do parametrów znamionowych silnika.
• Hermetyczna obudowa plastikowa: Wykonana z polimeru o wysokiej udarności, chroni komponenty przed kurzem, pyłem i wilgocią (klasa IP42/IP55 zależnie od dławnic).

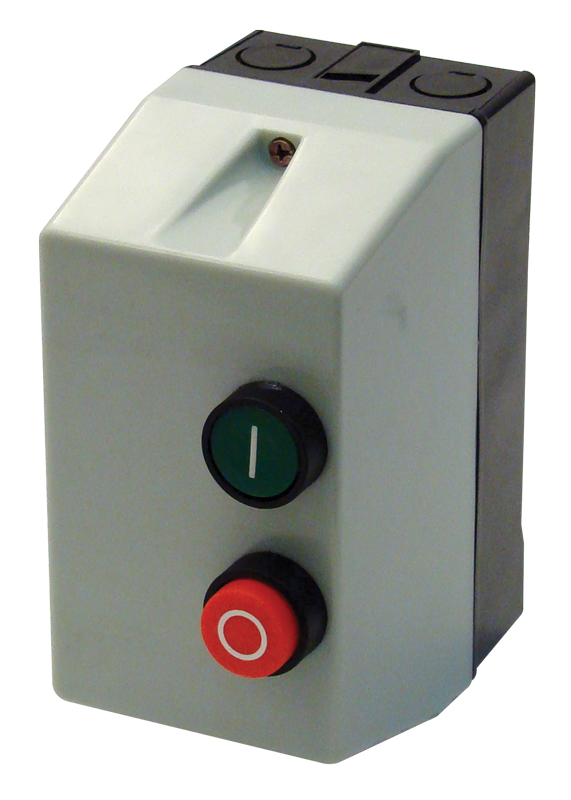

• Zintegrowane przyciski sterujące: Front obudowy posiada ergonomiczne przyciski: zielony "START" (I) oraz czerwony "STOP/RESET" (O), umożliwiające bezpieczną obsługę bez otwierania urządzenia.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TEMS1-121-P7
• Moc znamionowa silnika (przy 400V): 5,5 kW
• Napięcie cewki sterującej: 230 V AC (P7)
• Zakres nastawy wyzwalacza termicznego: 9,0 - 13,0 A
• Napięcie znamionowe izolacji: 660 V / 50 Hz
• Prąd znamionowy (AC-3): 11,5 A
• Materiał obudowy: ABS / Poliwęglan wysokiej jakości
• Wyposażenie: Stycznik, przekaźnik przeciążeniowy, przyciski sterownicze

Zastosowanie produktu

• Bezpośrednie sterowanie i zabezpieczanie silników 3-fazowych o mocy do 5,5 kW.
• Zasilanie pomp głębinowych, zestawów hydroforowych i mieszalników w instalacjach ze sterowaniem 230V.
• Obsługa maszyn warsztatowych i przemysłowych: dużych pił tarczowych, kompresorów, wiertarek i tokarek.
• Zastosowanie w rolnictwie: zasilanie paszociągów, dmuchaw i przenośników.
• Systemy wentylacji i odciągi pyłu wymagające lokalnego sterowania.

Informacja dla instalatora: Przed pierwszym uruchomieniem należy ustawić wartość prądu na tarczy przekaźnika termicznego zgodnie z prądem znamionowym (In) podanym na tabliczce silnika. Ponieważ model TEMS1-121-P7 wykorzystuje cewkę na 230V AC, do poprawnej pracy obwodu sterowania niezbędne jest doprowadzenie przewodu neutralnego (N) do cewki stycznika.
