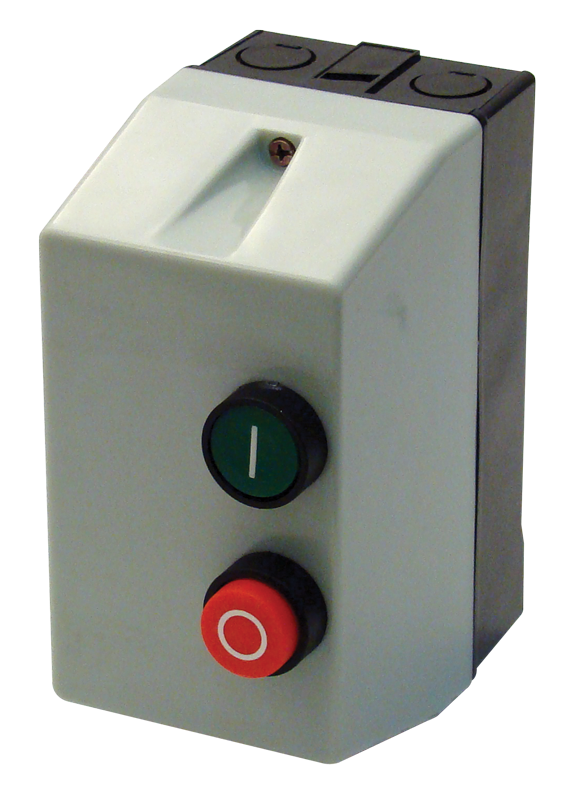

Starter silnikowy w obudowie TEMS1-121

Stycznik + Przekaźnik termiczny | 5,5kW (400V) | Zakres 9,0 - 13,0 A | Tracon Electric

Starter silnikowy TEMS1-121 marki Tracon Electric to zaawansowany, kompletny układ rozruchowy typu DOL (Direct On Line), zaprojektowany do sterowania i kompleksowej ochrony silników trójfazowych o większej mocy. Urządzenie integruje w jednej, wytrzymałej obudowie stycznik o podwyższonej trwałości oraz precyzyjny przekaźnik termiczny, co gwarantuje bezpieczeństwo napędu przed skutkami przeciążeń, zablokowania wirnika oraz asymetrii lub zaniku fazy.

Główne zalety startera TEMS1-121:

• Wysoka moc znamionowa (5,5kW): Solidna konstrukcja styków stycznika pozwala na bezpieczną pracę z silnikami o mocy 5,5kW przy napięciu 400V AC, zapewniając długą żywotność łączeniową.
• Szeroki zakres ochrony (9-13A): Regulowana nastawa przekaźnika termicznego w zakresie 9,0 - 13,0 A umożliwia precyzyjne dopasowanie progu zabezpieczenia do parametrów znamionowych silnika.
• Odporna obudowa z tworzywa: Szczelna obudowa wykonana z wysokiej jakości polimeru skutecznie izoluje aparaturę od pyłu, wilgoci oraz zanieczyszczeń przemysłowych (klasa IP42/IP55 zależnie od dławnic).
• Zewnętrzne przyciski sterujące: Wyposażenie w ergonomiczne przyciski: zielony "I" (Start) oraz czerwony "O" (Stop/Reset) pozwala na natychmiastową obsługę urządzenia bez konieczności otwierania pokrywy.
• Gotowość montażowa: Fabrycznie okablowany zestaw eliminuje ryzyko błędów podczas łączenia stycznika z przekaźnikiem, co znacznie przyspiesza prace instalacyjne.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TEMS1-121
• Moc znamionowa silnika (400V): 5,5 kW
• Zakres nastawy wyzwalacza termicznego: 9,0 - 13,0 A
• Napięcie cewki stycznika: 400 V AC
• Napięcie znamionowe izolacji: 660 V / 50 Hz
• Prąd znamionowy (AC-3): 11,5 A
• Materiał obudowy: Tworzywo sztuczne o wysokiej udarności
• Funkcje: Start, Stop, Reset zabezpieczenia przeciążeniowego

Zastosowanie produktu

• Bezpośrednie sterowanie i zabezpieczanie silników 3-fazowych o mocy do 5,5 kW.
• Zasilanie dużych pomp przemysłowych, systemów nawadniających i hydroforów.
• Obsługa maszyn budowlanych: dużych betoniarek, mieszalników, podajników.
• Zastosowanie w przemyśle drzewnym: mocne pilarki tarczowe, strugarki, odciągi trocin.
• Wyposażenie warsztatów mechanicznych: sprężarki powietrza (kompresory), tokarki i frezarki.

Wskazówka instalacyjna: Przed pierwszym uruchomieniem należy ustawić wartość prądu na tarczy przekaźnika termicznego zgodnie z prądem znamionowym (In) podanym na tabliczce silnika. Starter TEMS1-121 posiada cewkę sterującą na 400V AC, co wymaga zasilania międzyfazowego – prosimy o zapoznanie się ze schematem połączeń znajdującym się wewnątrz obudowy.
