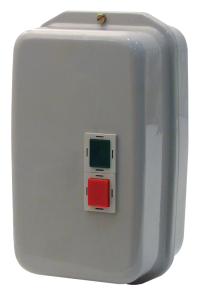

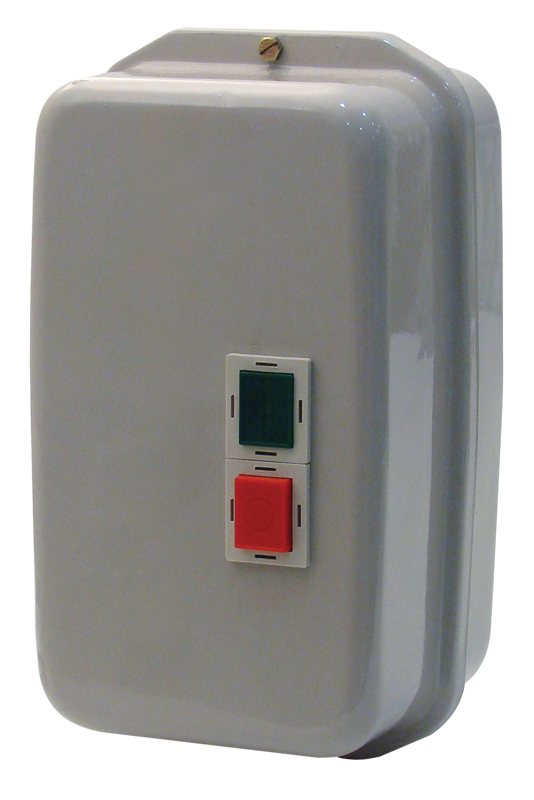

Starter silnikowy w obudowie metalowej TEMS3-801

Stycznik + Przekaźnik termiczny | 37,0kW (400V) | Zakres 55,0 - 70,0 A | Tracon Electric

Starter silnikowy TEMS3-801 marki Tracon Electric to bezkompromisowe urządzenie sterująco-zabezpieczające, zaprojektowane do pracy z najsilniejszymi napędami w przemyśle ciężkim. Jako flagowy model serii TEMS3, umożliwia bezpośredni rozruch (DOL) silników trójfazowych o mocy do 37 kW. Dzięki zastosowaniu wzmocnionej, stalowej obudowy, układ ten zapewnia nie tylko maksymalną ochronę mechaniczną, ale także doskonałe ekranowanie i bezpieczeństwo pożarowe przy ekstremalnie wysokich prądach roboczych dochodzących do 72,5A.

Główne zalety startera TEMS3-801:

• Ekstremalna moc przemysłowa (37kW): Wyposażony w stycznik o najwyższej wytrzymałości prądowej, przystosowany do pracy w ciężkich cyklach łączeniowych kategorii AC-3.
• Precyzyjna ochrona termiczna (55-70A): Regulowany przekaźnik termiczny w zakresie 55,0 - 70,0 A gwarantuje rygorystyczną ochronę uzwojeń silnika przed przegrzaniem, przeciążeniem oraz skutkami zaniku fazy.
• Pancerna konstrukcja metalowa: Obudowa z grubej blachy stalowej malowanej proszkowo (RAL 7035) jest odporna na udary mechaniczne, pył kopalniany i trudne warunki panujące w zakładach przemysłowych.
• Profesjonalny panel sterowniczy: Duże, wytrzymałe przyciski Start (zielony) oraz Stop/Reset (czerwony) są łatwo dostępne i zaprojektowane do wieloletniej, intensywnej eksploatacji.
• Bezpieczeństwo połączeń: Masywne zaciski śrubowe pozwalają na pewny montaż przewodów o dużych przekrojach, minimalizując ryzyko spadków napięcia i nagrzewania się styków.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TEMS3-801
• Moc znamionowa silnika (400V): 37,0 kW
• Zakres nastawy wyzwalacza termicznego: 55,0 - 70,0 A
• Napięcie cewki stycznika: 400 V AC
• Napięcie znamionowe izolacji: 660 V / 50 Hz
• Prąd znamionowy (AC-3): 72,5 A
• Materiał obudowy: Blacha stalowa (metalowa)
• Funkcje: Rozruch bezpośredni, Kompleksowa ochrona przeciążeniowa, Stop/Reset

Zastosowanie produktu

• Bezpośredni rozruch i ochrona najmocniejszych silników 3-fazowych (37 kW) w przemyśle wydobywczym, hutniczym i maszynowym.
• Sterowanie potężnymi kruszarkami, młynami przemysłowymi, rębarkami wielkogabarytowymi i prasami.
• Zasilanie i zabezpieczanie wielkich pomp przemysłowych, systemów chłodzenia i magistrali wodnych o dużym przepływie.
• Obsługa gigantycznych sprężarek śrubowych oraz przemysłowych central wentylacyjnych i wyciągowych.
• Zastosowanie w ciężkich instalacjach recyklingu, betoniarniach i zakładach prefabrykacji betonu.

KRYTYCZNA UWAGA MONTAŻOWA: Przy mocy 37 kW prądy rozruchowe są ekstremalnie wysokie. Należy bezwzględnie upewnić się, że sieć zasilająca posiada odpowiednią wydajność, a przekroje kabli są dobrane zgodnie z projektem instalacji elektrycznej. Obudowa metalowa musi być trwale i pewnie połączona z szyną uziemiającą (PE). Przed pierwszym uruchomieniem ustaw wartość prądu na tarczy przekaźnika termicznego zgodnie z tabliczką silnika. Starter posiada cewkę 400V AC – sterowanie wymaga zasilania międzyfazowego.
