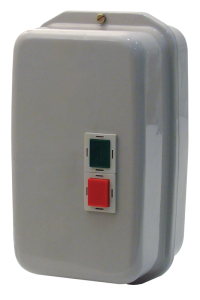

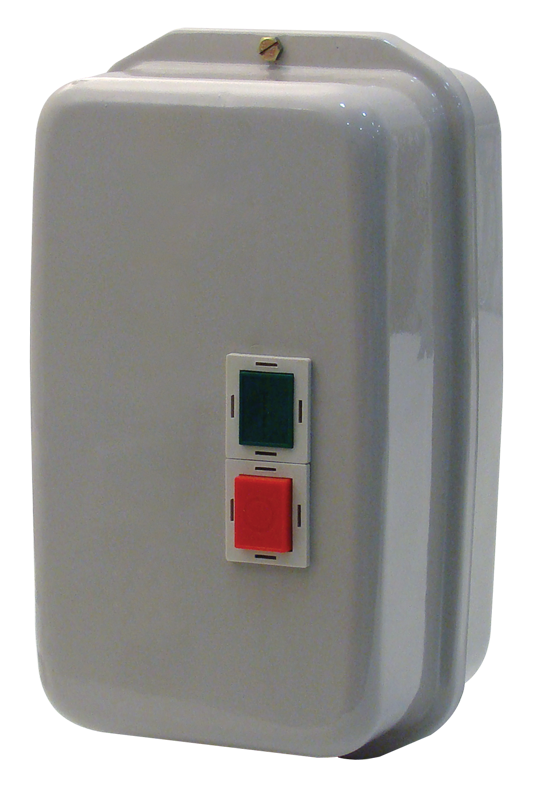

Starter silnikowy w obudowie metalowej TEMS3-501

Stycznik + Przekaźnik termiczny | 22,0kW (400V) | Zakres 37,0 - 50,0 A | Tracon Electric

Starter silnikowy TEMS3-501 marki Tracon Electric to flagowy model układu bezpośredniego rozruchu (DOL), dedykowany do obsługi potężnych silników trójfazowych o mocy do 22 kW. Wyposażenie w solidną, metalową obudowę gwarantuje najwyższą odporność na uszkodzenia mechaniczne oraz doskonałe odprowadzanie ciepła, co jest kluczowe przy prądach roboczych sięgających 44A. Zestaw integruje wzmocniony stycznik przemysłowy oraz precyzyjny przekaźnik termiczny, tworząc kompletną barierę ochronną dla napędu.

Główne zalety startera TEMS3-501:

• Ekstremalna moc (22kW): Przystosowany do pracy z dużymi silnikami indukcyjnymi, oferując niezawodne przełączanie prądów roboczych do 44A w kategorii AC-3.
• Szeroki zakres ochrony (37-50A): Regulowany przekaźnik termiczny w zakresie 37,0 - 50,0 A pozwala na rygorystyczne zabezpieczenie uzwojeń silnika przed przegrzaniem, przeciążeniem oraz pracą niepełnofazową.
• Pancerna konstrukcja metalowa: Obudowa z blachy stalowej malowanej proszkowo zapewnia ochronę przed udarami i pyłem, idealnie sprawdzając się w halach produkcyjnych, tartakach i kopalniach.
• Przemysłowy panel sterowniczy: Duże, wytrzymałe przyciski Start (zielony) oraz Stop/Reset (czerwony) umożliwiają pewną obsługę urządzenia nawet w grubych rękawicach roboczych.
• Najwyższy standard bezpieczeństwa: Napięcie izolacji 660V oraz potężne zaciski śrubowe gwarantują stabilność parametrów elektrycznych przy długotrwałym obciążeniu.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TEMS3-501
• Moc znamionowa silnika (400V): 22,0 kW
• Zakres nastawy wyzwalacza termicznego: 37,0 - 50,0 A
• Napięcie cewki stycznika: 400 V AC
• Napięcie znamionowe izolacji: 660 V / 50 Hz
• Prąd znamionowy (AC-3): 44,0 A
• Materiał obudowy: Blacha stalowa (metalowa)
• Funkcje: Rozruch bezpośredni, Kompleksowa ochrona przeciążeniowa, Stop/Reset

Zastosowanie produktu

• Bezpośredni rozruch potężnych silników 3-fazowych o mocy 22 kW w przemyśle ciężkim.
• Sterowanie dużymi kruszarkami kamienia, rębarkami do drewna i potężnymi młynami.
• Zasilanie i zabezpieczanie wielkich pomp przemysłowych, magistrali nawadniających i systemów ppoż.
• Obsługa przemysłowych kompresorów śrubowych i centralnych systemów wyciągowych o dużej wydajności.
• Zastosowanie w zakładach prefabrykacji, betoniarniach i instalacjach recyklingu.

Krytyczna uwaga montażowa: Przy mocy 22 kW prądy rozruchowe są ekstremalnie wysokie, co wymaga precyzyjnego doboru przekroju kabli zasilających oraz odpowiedniego zabezpieczenia przedwarstwowego. Przed uruchomieniem ustaw wartość prądu na tarczy przekaźnika termicznego zgodnie z tabliczką silnika. Obudowa metalowa musi być bezwzględnie uziemiona (podłączenie do szyny PE). Starter posiada cewkę 400V AC – sterowanie wymaga zasilania międzyfazowego.
