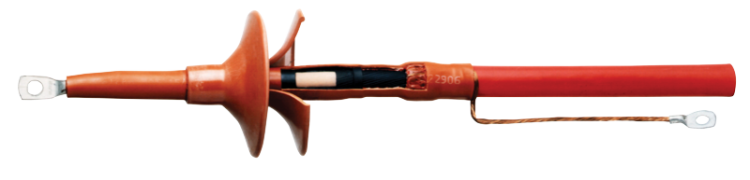

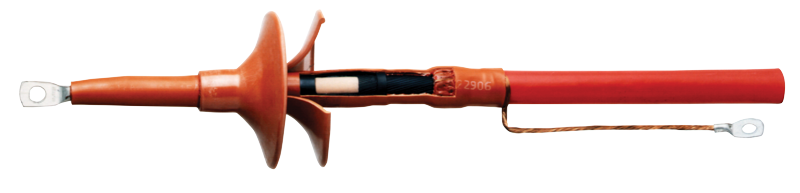

Zewnętrzne zakończenie kablowe ŚN 12kV – Tracon MZSVK1-12

Zestaw termokurczliwy | 1-żyłowy | 25-35 mm² | Izolacja polimerowa

Zestaw termokurczliwy Tracon MZSVK1-12 to kompletne zakończenie kablowe przeznaczone do pracy w liniach napowietrznych i instalacjach zewnętrznych średniego napięcia do 12kV. Produkt został zaprojektowany do kabli jednożyłowych o izolacji polimerowej (XLPE/EPR) i przekroju żyły roboczej 25-35 mm². Dzięki zastosowaniu wysokiej jakości komponentów odpornych na promieniowanie UV oraz prądy pełzające, zestaw gwarantuje długotrwałą i bezawaryjną pracę w zmiennych warunkach atmosferycznych.

Główne zalety zestawu Tracon MZSVK1-12:

• Odporność na warunki zewnętrzne: Zastosowane rury osłonowe i klosze są odporne na działanie czynników atmosferycznych, zanieczyszczenia przemysłowe oraz promieniowanie słoneczne.
• Doskonałe sterowanie polem elektrycznym: Specjalistyczne komponenty sterujące polem magnetycznym minimalizują ryzyko wyładowań niezupełnych na krawędzi ekranu kabla.
• Wysoka szczelność: Termokurczliwe elementy z klejem uszczelniającym zapobiegają wnikaniu wilgoci do wnętrza kabla, chroniąc żyłę powrotną przed korozją.
• Szeroki zakres przekrojów: Uniwersalna konstrukcja pozwala na montaż na kablach o przekroju od 25 mm² do 35 mm².
• Bezpieczeństwo dielektryczne: Zestaw spełnia rygorystyczne wymagania norm dla osprzętu kablowego średniego napięcia (ŚN).

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: MZSVK1-12
• Typ zakończenia: Napowietrzne / Zewnętrzne
• Napięcie znamionowe: 12 kV (Umax)
• Liczba żył: 1 (jednożyłowe)
• Przekrój żyły roboczej: 25 - 35 mm²
• Materiał izolacji kabla: XLPE (polietylen sieciowany) / EPR
• Technologia montażu: Termokurczliwa

Elementy składowe zestawu

• Rury termokurczliwe sterujące i osłonowe (odporne na prądy pełzające).
• Klosze izolacyjne (zwiększające drogę upływu).
• Materiały uszczelniające i masy wypełniające (sterujące).
• Instrukcja montażu oraz akcesoria do przygotowania kabla.

Zastosowanie produktu

• Przyłącza napowietrzne: Łączenie kabli podziemnych z liniami napowietrznymi średniego napięcia.
• Stacje transformatorowe: Zakończenie linii zasilających w stacjach kontenerowych i słupowych (część zewnętrzna).
• Energetyka zawodowa i przemysłowa: Budowa sieci rozdzielczych w zakładach produkcyjnych i kopalniach.

Informacja dla instalatora: Montaż zakończenia MZSVK1-12 powinien być przeprowadzany wyłącznie przez osoby posiadające uprawnienia do prac przy napięciu powyżej 1kV. Kluczowym etapem jest precyzyjne przygotowanie ekranu kabla oraz aplikacja masy sterującej. Należy zachować czystość narzędzi i rąk podczas pracy, aby uniknąć zanieczyszczenia warstw izolacyjnych, co mogłoby prowadzić do przebicia w przyszłości.
