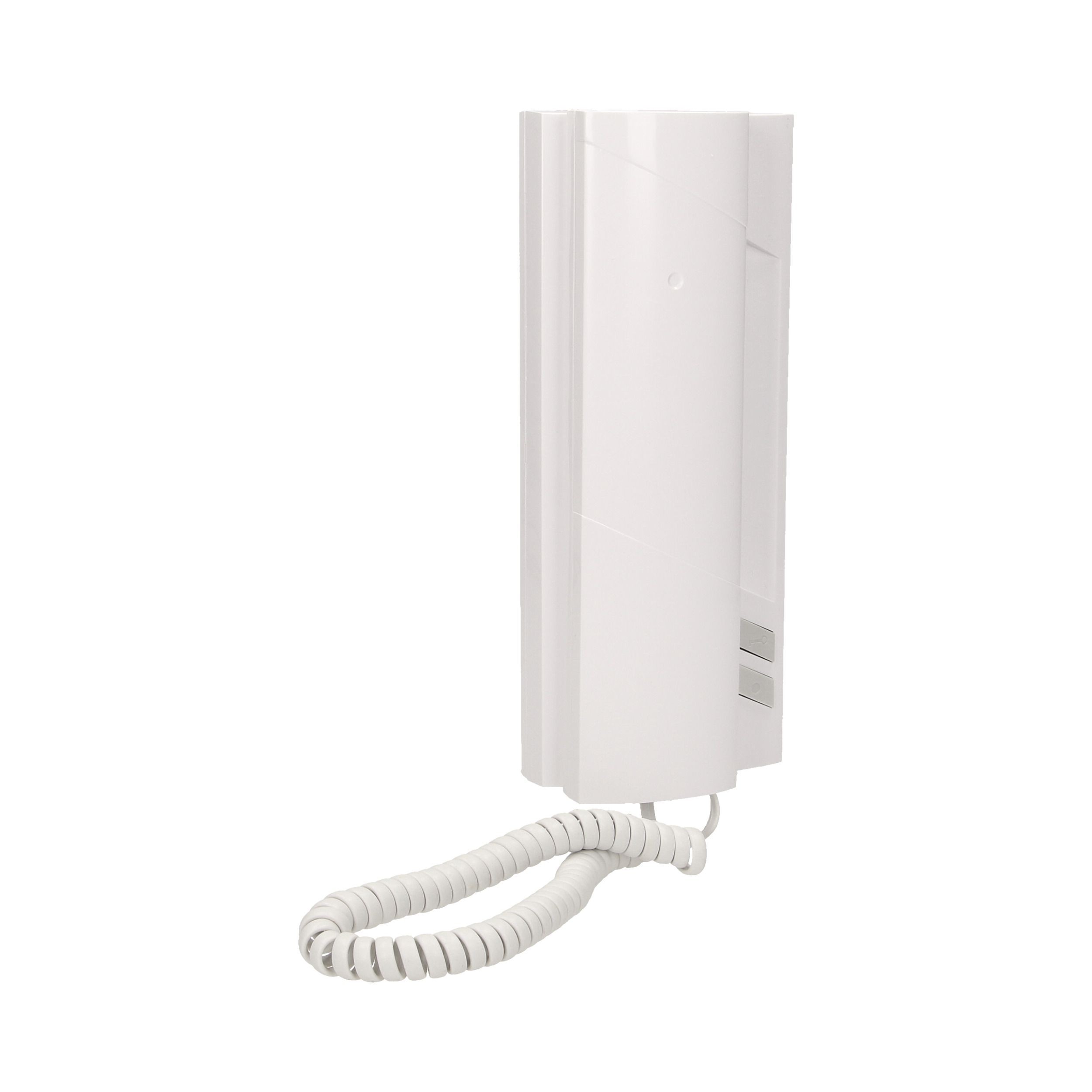

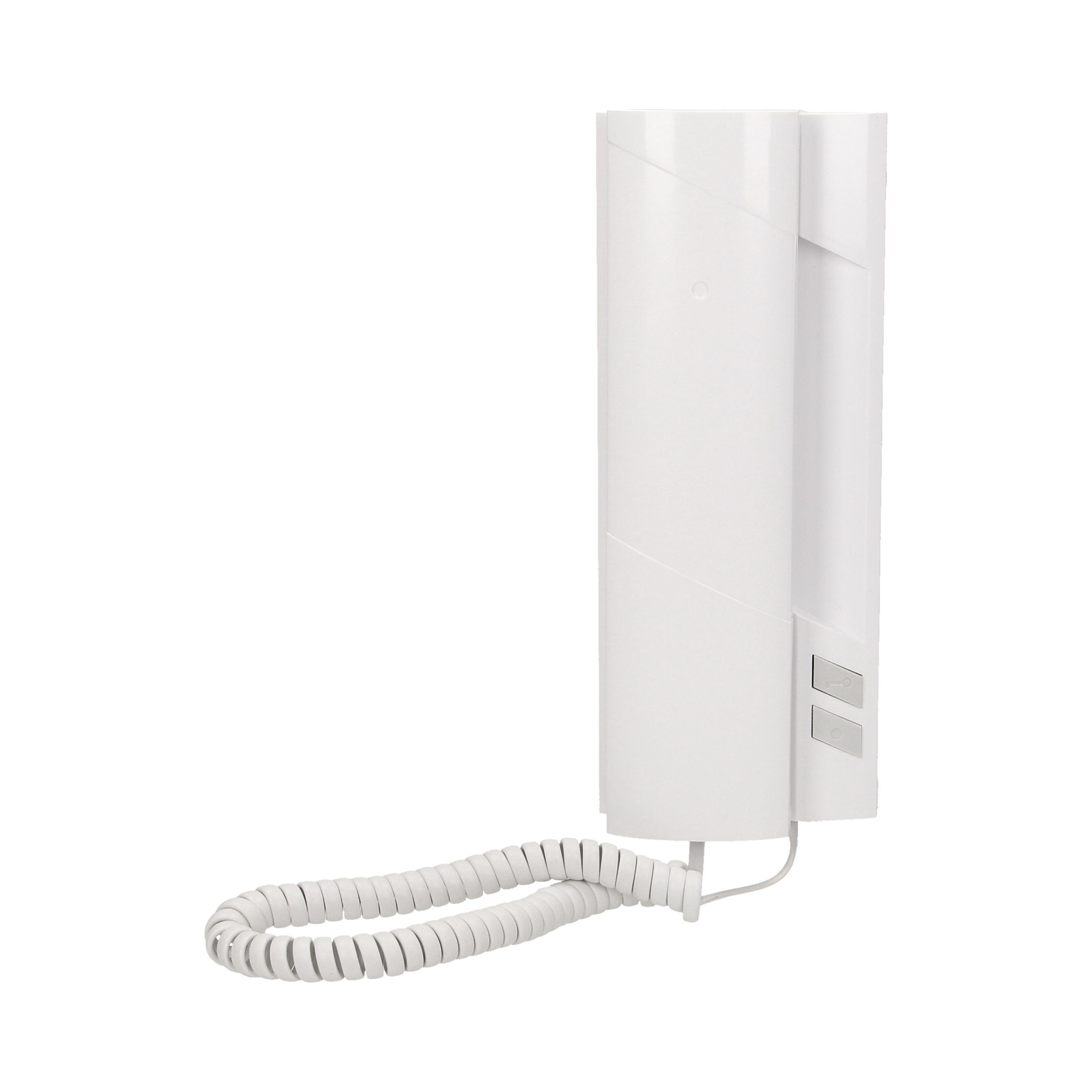

Aparat PA456 jest produktem firmy PROEL, który przeznaczony jest do współpracy z analogowymi systemami domofonowym. Aparat PA456 charakteryzuje się następującymi cechami:

Cechy:

• obudowa z tworzywa ABS odpornego na uszkodzenia mechaniczne
• zamknięcie aparatu na zatrzaski

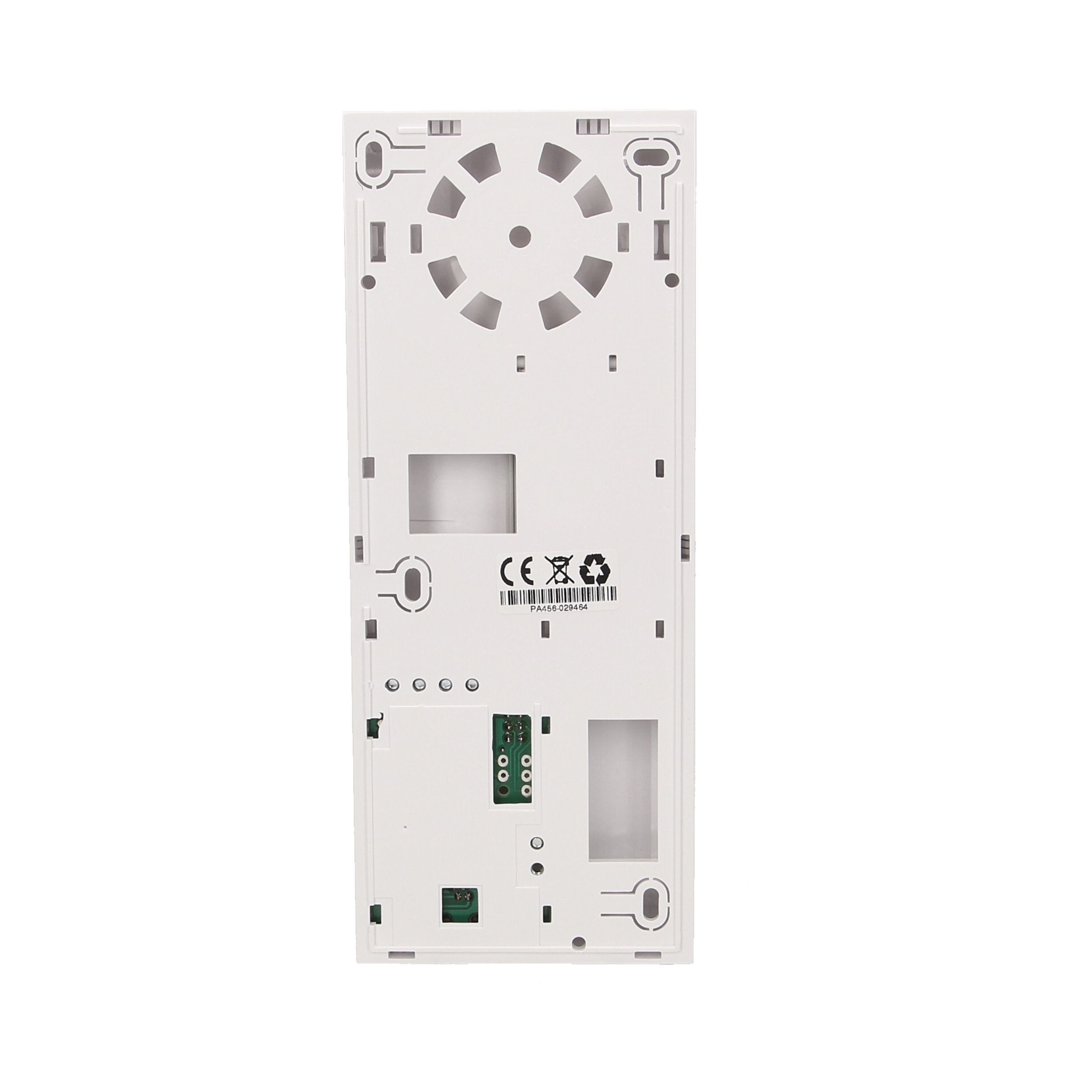

• cztery uchwyty do montażu aparatu na ścianie
• regulacja głośności wywołania przy pomocy potencjometru montażowego (głośniej, ciszej)

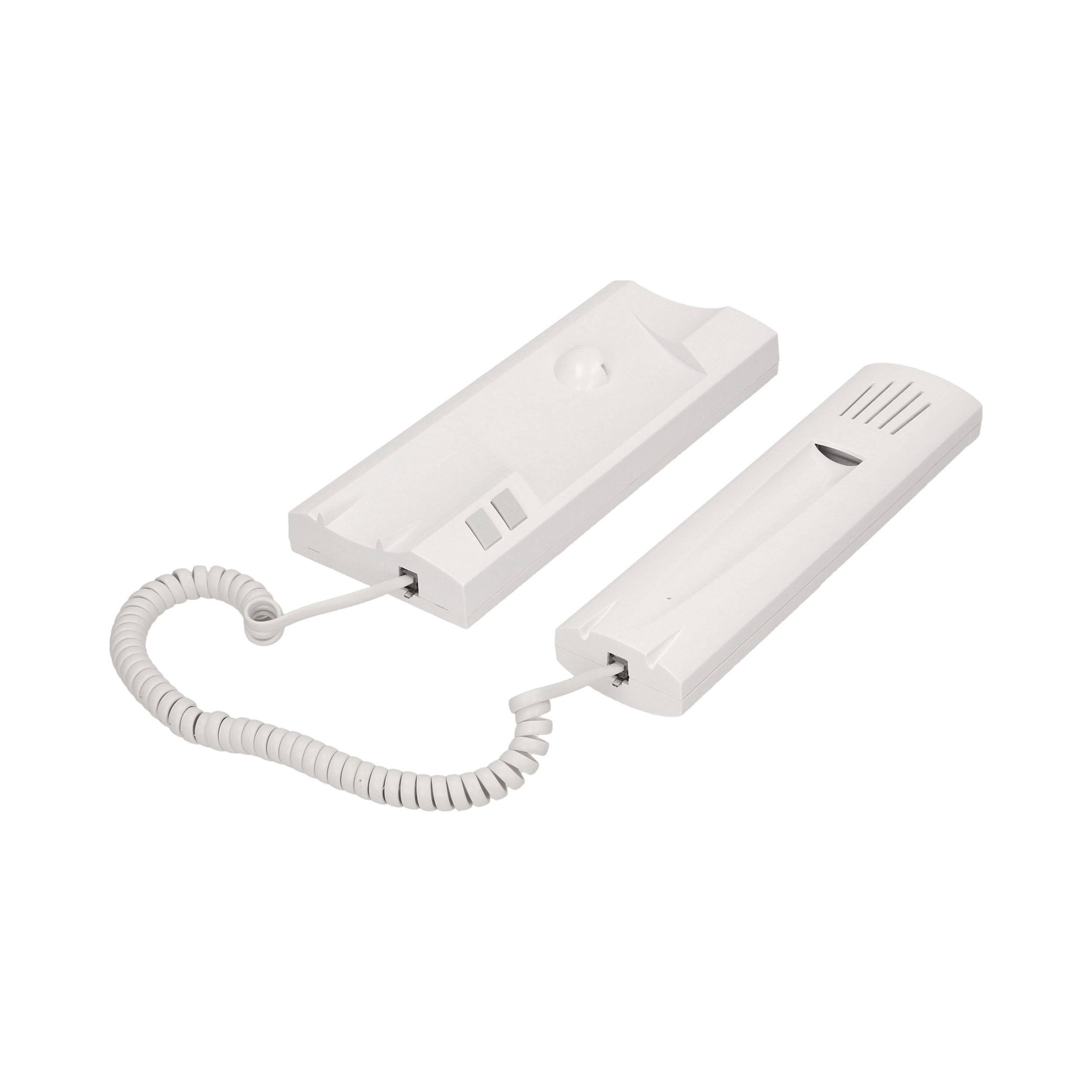

• połączenie słuchawki z podstawą przez standardowy sznur telefoniczny (zakończony obustronnie wtykami FCC)
• możliwość wyłączenie sygnału wywołania poprzez wyjęcie sznura z gniazda
• możliwość dzwonienia poprzez dodatkowy głośnik lub buzzer piezoceramiczny (na zamówienie)
• złącze do podłączenia generatora sygnału wywołania (przy zastępowaniu starych instalacji z ''terkotką'' np.: aparatu RADMOR)
• zwory konfiguracyjne do wyboru systemu domofonowego: cztero-, pięcio-, lub sześcio- przewodowego

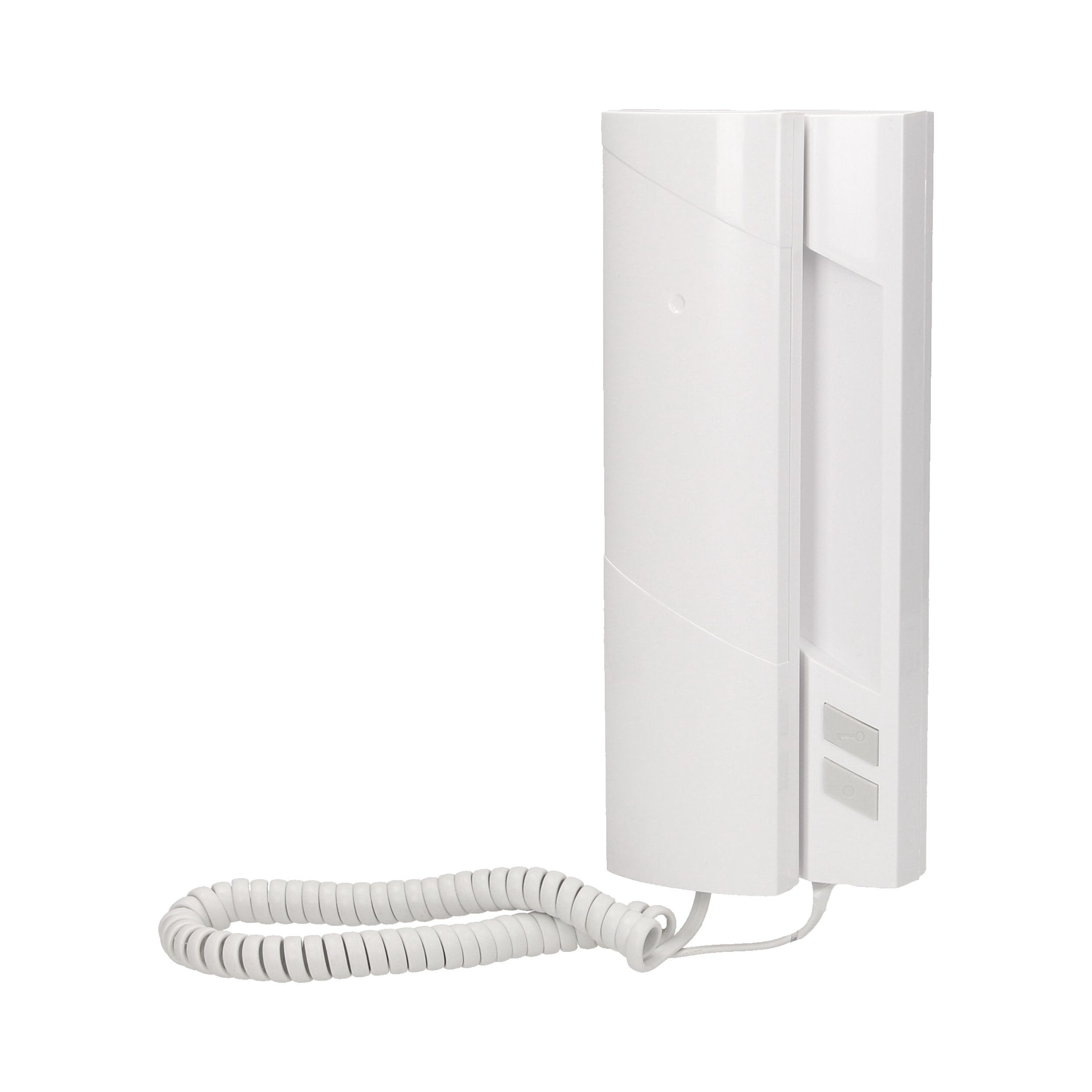

• dwa przyciski: górny do otwierania rygla elektromagnetycznego, dolny używany przy rozbudowanych systemach domofonowych (łączność zwrotna, otwieranie bramy, wywoływanie i przełączanie kamer w systemie WIDEO)

Specyfikacja:

Oznaczenia na płytce drukowanej aparatu PA456 V1.0

• ZL1 przycisk rygla
• ZL2 przycisk rygla
• ZL3 wkładka słuchawki
• ZL4 mikrofon słuchawki
• ZL5 wywołanie słuchawki
• ZL6 masa słuchawki
• SW1 - microswitch przycisku rygla
• SWD1 - microswitch dodatkowego przycisku (opcja)
• GD - miejsce podłączenia dodatkowego głośnika wywołania (opcja)
• DP - zwora łącząca równolegle dwa przyciski (opcja)
• RG - zwora regulacji głośności wywołania
• RG zwarta - głośniej
• RG rozwarta - ciszej (o 50%)
• ZGEN złącze zewnętrznego generatora wywołania
• ZW1 zwora konfiguracyjna
• ZW2 zwora konfiguracyjna (opcja)
• ZW3 zwora konfiguracyjna (opcja)
