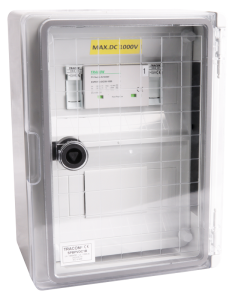

Skrzynka ochrony przeciwprzepięciowej PV – Tracon SPBPVDC1B

Wymiary 280x210x130mm | Typ 1+2 (B+C) | 1000V DC | Stopień ochrony IP65

Skrzynka Tracon SPBPVDC1B to prefabrykowane rozwiązanie ochrony przeciwprzepięciowej, zaprojektowane dla systemów fotowoltaicznych o napięciu do 1000V DC. Jest to najmniejszy model z rodziny SPBPVDC, który mimo kompaktowych wymiarów 280x210x130mm, oferuje pełną ochronę hybrydową klasy T1+T2 (B+C). Urządzenie stanowi "gotowiec" instalacyjny, który drastycznie skraca czas montażu i gwarantuje poprawność zabezpieczenia strony prądu stałego w instalacji PV.

Główne zalety skrzynki SPBPVDC1B:

• Kompleksowa ochrona (Typ 1+2): Zapewnia bezpieczeństwo inwertera zarówno przed bezpośrednimi uderzeniami pioruna (Iimp), jak i przepięciami indukowanymi (In).
• Kompaktowa obudowa: Niewielkie gabaryty pozwalają na estetyczny montaż w miejscach o bardzo ograniczonej przestrzeni, np. bezpośrednio pod falownikiem.
• Wysoka szczelność IP65: Obudowa wykonana z tworzywa odpornego na promieniowanie UV i wilgoć, co umożliwia bezpieczną pracę w piwnicach, garażach czy na poddaszach.

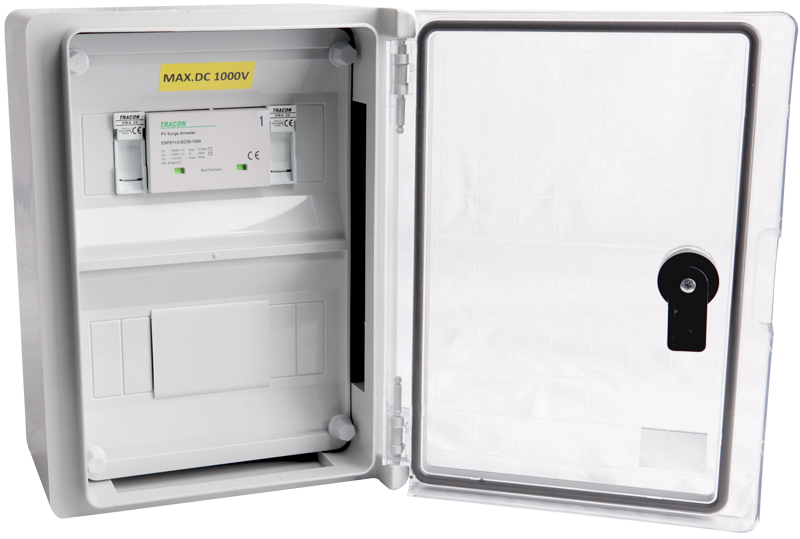

• Prefabrykacja fabryczna: Zestaw posiada fabrycznie połączone i sprawdzone komponenty ochrony, co eliminuje ryzyko błędów wykonawczych instalatora.

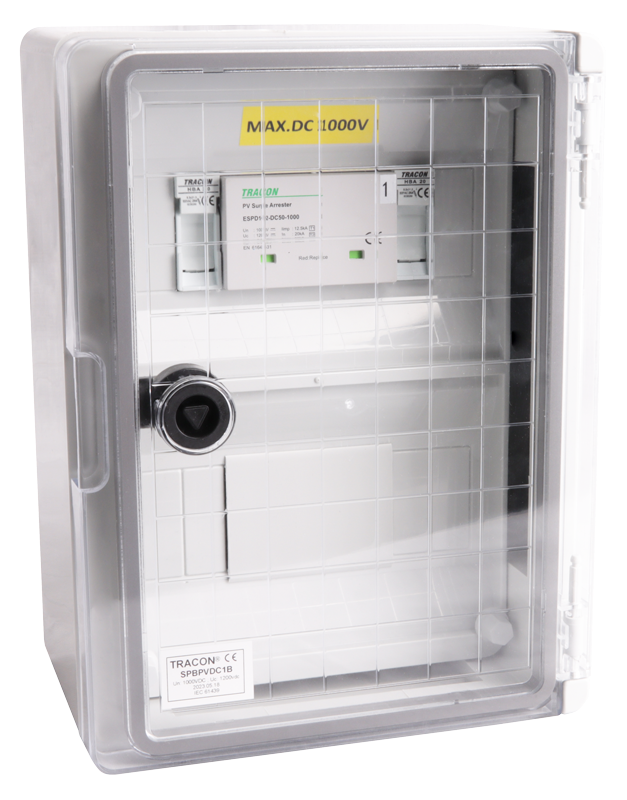

• Optyczna kontrola: Przezroczyste drzwiczki umożliwiają szybką weryfikację stanu ograniczników (wskaźniki zielony/czerwony) bez otwierania obudowy.

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: SPBPVDC1B
• Klasa ochrony: Typ 1+2 (T1+T2, klasa B+C)
• Napięcie znamionowe (Un): 1000 V DC
• Stopień ochrony: IP65
• Wymiary (Szer x Wys x Gł): 280 x 210 x 130 mm
• Liczba chronionych stringów: Zoptymalizowana pod 1-2 wejścia (zależnie od konfiguracji)
• Odporność mechaniczna: IK08

Zastosowanie produktu

• Małe instalacje domowe: Idealna do zabezpieczania mikroinstalacji o mocy do 5-10 kWp.
• Budynki z instalacją odgromową: Dzięki klasie T1+T2 spełnia wymogi bezpieczeństwa dla obiektów posiadających piorunochron.
• Modernizacja systemów PV: Szybki sposób na doposażenie istniejącej instalacji w certyfikowaną ochronę przeciwprzepięciową DC.

Informacja montażowa: Skrzynka SPBPVDC1B powinna być zamontowana na niepalnym podłożu. Aby zachować klasę szczelności IP65, kable DC należy wprowadzać przez dedykowane dławnice lub złącza MC4 (jeśli nie są fabrycznie zamontowane, należy je dobrać odpowiednio do średnicy przewodów). Należy pamiętać o poprawnym uziemieniu skrzynki przewodem o przekroju min. 16 mm² do głównej szyny wyrównawczej budynku.
