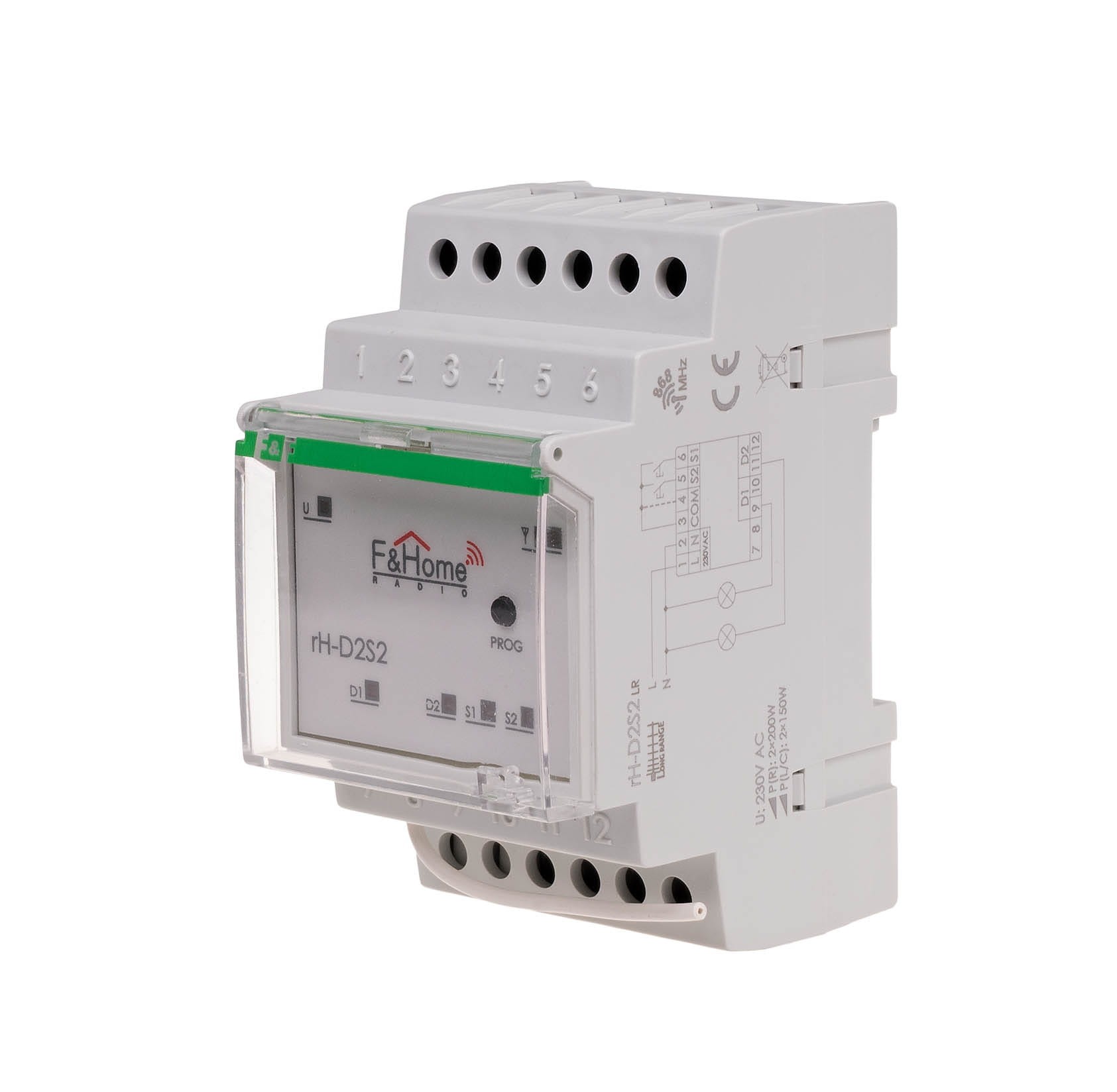

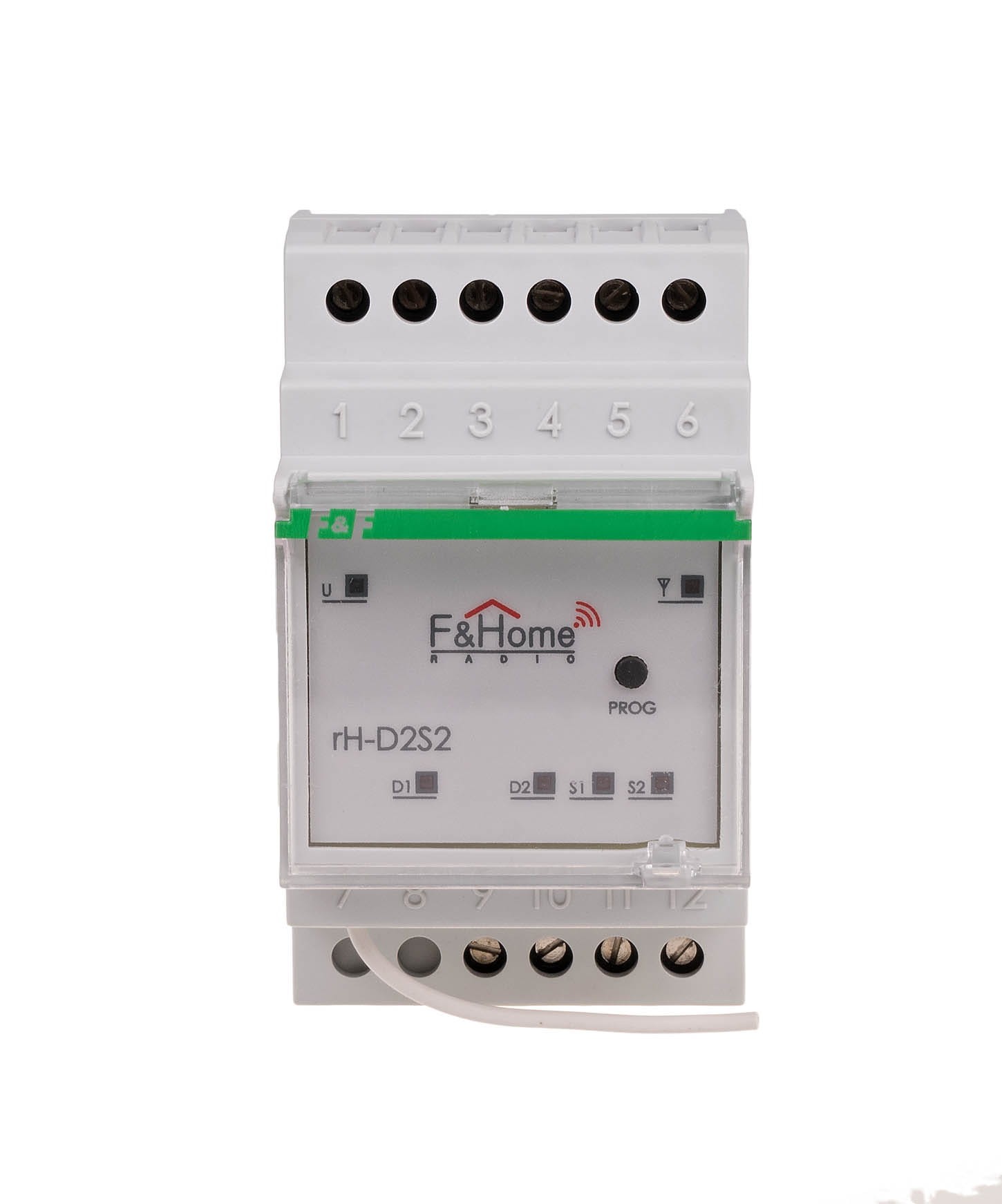

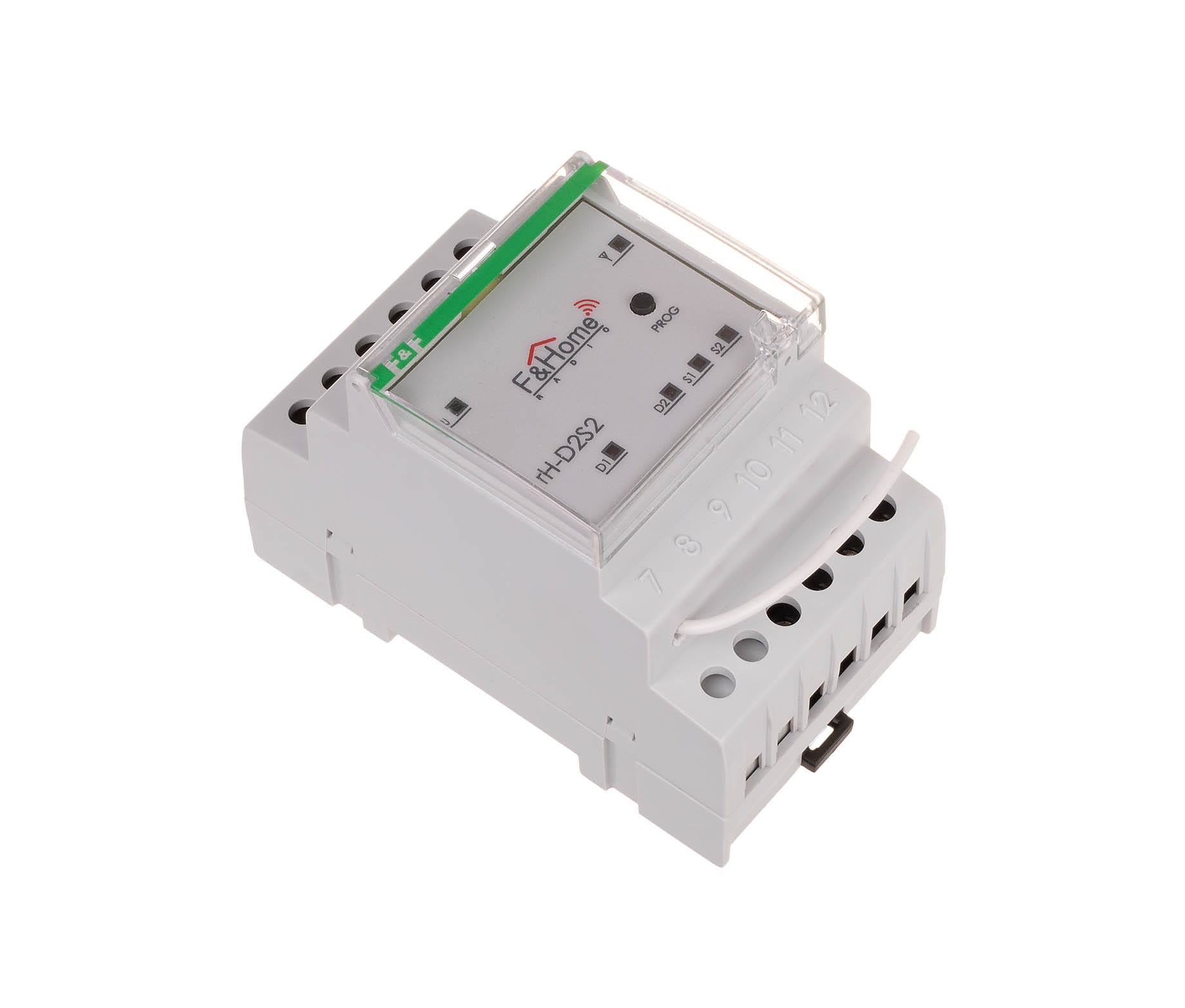

Ściemniacz Dwukanałowy z Nadajnikiem Dwukanałowym rH-D2S2 F&F (F&Home RADIO)

rH-D2S2 to moduł radiowy systemu inteligentnego domu F&Home RADIO, łączący w sobie funkcjonalność dwóch niezależnych ściemniaczy oświetlenia (wyjścia) oraz dwóch nadajników (wejścia stykowe) w jednej obudowie. Jest przeznaczony do montażu na szynę DIN i służy do radiowego sterowania oraz regulacji natężenia światła w instalacji.

Kluczowe Parametry i Funkcje rH-D2S2

• Typ Urządzenia: Podwójny Ściemniacz i Podwójny Nadajnik na szynę DIN.
• System Radiowy: Dedykowany do systemu F&Home RADIO (częstotliwość 868 MHz).
• Zasilanie: Znamionowe napięcie zasilania 230V AC.
• Montaż: Obudowa przystosowana do montażu na szynę DIN (TH 35mm).

Funkcje Ściemniacza (Wyjścia D1 i D2):

• Liczba Kanałów: 2 niezależne kanały ściemniania.
• Regulacja Mocy: Odbywa się na zasadzie modulacji fazy w zakresie 0–100%.
• Obciążenie Wyjścia (Max.):
  • 2 x 200 W dla obciążeń rezystancyjnych (np. tradycyjne żarówki).
  • 2 x 150 W dla obciążeń pojemnościowych i indukcyjnych (np. transformatory elektroniczne, niektóre lampy LED/jarzeniowe).
• Zabezpieczenia: Posiada elektroniczne zabezpieczenie nadprądowe oraz wbudowany czujnik temperatury chroniący moduł przed przegrzaniem.

Funkcje Nadajnika (Wejścia S1 i S2):

• Wejścia Stykowe: 2 fizyczne wejścia do podłączenia monostabilnych styków bezpotencjałowych (np. standardowych przycisków dzwonkowych).
• Komunikacja: Moduł wysyła do serwera F&Home informacje o zmianie stanu styku, co pozwala na:
  • Lokalne, fizyczne sterowanie ściemniaczami.
  • Aktywację scen świetlnych lub innych automatyzacji w systemie F&Home.

Tryb Autonomiczny

Moduł rH-D2S2 jest wyposażony w Tryb Autonomiczny, który zapewnia funkcjonalność w przypadku utraty łączności z serwerem:

• Działanie: Jeśli moduł straci połączenie z serwerem, przechodzi w tryb pracy autonomicznej.
• Sterowanie Lokalne (w Trybie Autonomicznym): Wejścia stykowe S1 i S2 sterują bezpośrednio swoimi wyjściami:
  • Krótkie wciśnięcie: Załącza/wyłącza wyjście.
  • Długie wciśnięcie: Zwiększa/zmniejsza poziom mocy (ściemnianie).

Specyfikacja Techniczna (podsumowanie)

rH-D2S2 to moduł sterujący oświetleniem w systemie F&Home RADIO, umożliwiający radiowe ściemnianie dwóch niezależnych obwodów oraz odbieranie poleceń z lokalnych przycisków.
