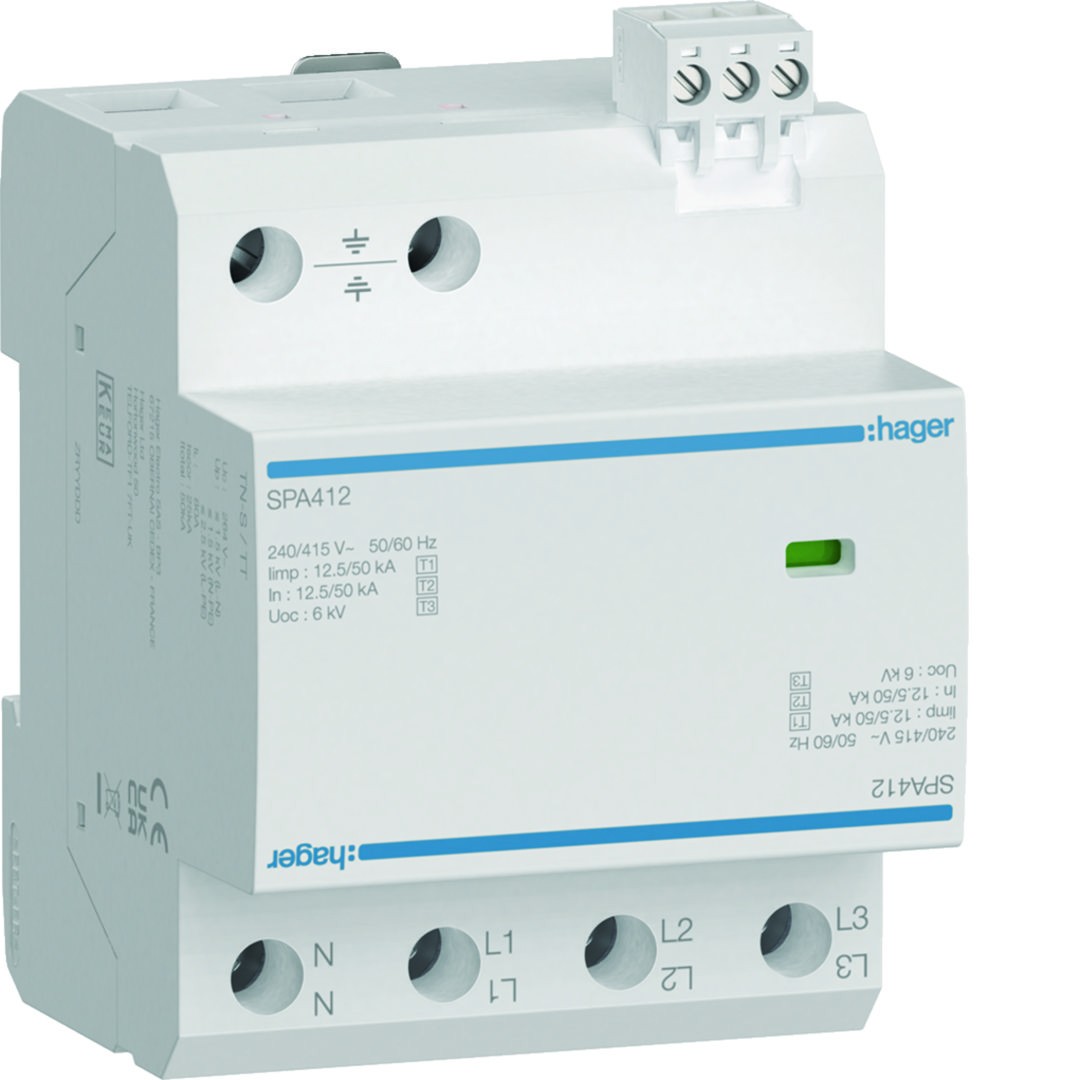

Ogranicznik przepięć T1+T2+T3 (B+C+D) – Hager SPA412

Układ sieci: 3+1 (TN-S / TT) | Iimp: 50kA (12,5kA/pole) | Styk sygnalizacyjny

Ogranicznik przepięć Hager SPA412 to zaawansowany iskiernikowy aparat kombinowany, który łączy w sobie funkcje ochrony zgrubnej, średniej i dokładnej. Dzięki unikalnej konstrukcji, urządzenie jest w stanie bezpiecznie odprowadzić prąd piorunowy o wartości do 50kA, chroniąc jednocześnie czułą elektronikę domową i przemysłową przed przepięciami o bardzo krótkim czasie trwania. Jest to rozwiązanie typu „wszystko w jednym”, eliminujące konieczność montażu kilku osobnych stopni ochrony w rozdzielnicy.

Główne zalety ogranicznika Hager SPA412:

• Kompleksowa ochrona T1+T2+T3: Jeden aparat zastępuje trzy oddzielne stopnie ochrony, co oszczędza miejsce na szynie DIN (zajmuje tylko 4 moduły) i redukuje koszty instalacji.
• Wysoka zdolność odprowadzania prądu (Iimp 50kA): Gwarantuje bezpieczeństwo budynku nawet w przypadku bezpośredniego uderzenia pioruna w linię zasilającą lub instalację odgromową.
• Technologia iskiernikowa: Zapewnia brak prądu upływu oraz wysoką trwałość urządzenia, co jest kluczowe dla stabilności parametrów sieci w długim okresie eksploatacji.
• Zdalna sygnalizacja (Styk pomocniczy): Zintegrowany styk bezpotencjałowy pozwala na podłączenie systemu alarmowego lub automatyki budynkowej, informując o konieczności wymiany wkładki po zadziałaniu.
• Układ 3+1 (N-PE): Specjalna konfiguracja pozwalająca na bezpieczne stosowanie aparatu w sieciach typu TT oraz TN-S, zapewniając najwyższy poziom izolacji między torem neutralnym a ochronnym.
• Wskaźnik optyczny: Wyraźna sygnalizacja na frontowym panelu pozwala na błyskawiczną weryfikację stanu sprawności urządzenia.

Parametry Techniczne

• Producent: Hager
• Kod produktu: SPA412
• Klasa ochrony: T1+T2+T3 (kombinowany B+C+D)
• Układ sieci: TN-S / TT
• Prąd impulsowy Iimp (10/350 µs): 50 kA (łącznie) / 12,5 kA na pole
• Prąd wyładowczy In (8/20 µs): 50 kA
• Napięciowy poziom ochrony Up: ≤ 1,5 kV
• Styk sygnalizacyjny: Tak (bezpotencjałowy)
• Szerokość w modułach: 4 (70 mm)

Zastosowanie produktu

• Budynki z instalacją odgromową: Niezbędny element ochrony w domach jednorodzinnych i obiektach komercyjnych wyposażonych w piorunochron.
• Ochrona czułej elektroniki: Idealny do zabezpieczania serwerowni, systemów Smart Home, nowoczesnych kotłów CO oraz sprzętu RTV/AGD.
• Zasilanie z linii napowietrznych: Zalecany w miejscach szczególnie narażonych na wyładowania atmosferyczne przenoszone drogą kablową.

Informacja dla instalatora: Ogranicznik SPA412 powinien być zamontowany jak najbliżej punktu wprowadzenia zasilania do budynku (zazwyczaj w rozdzielnicy głównej). Dla zapewnienia maksymalnej skuteczności ochrony, długość przewodów łączących ogranicznik z szynami zasilającymi i szyną PE nie powinna przekraczać 0,5 metra.
