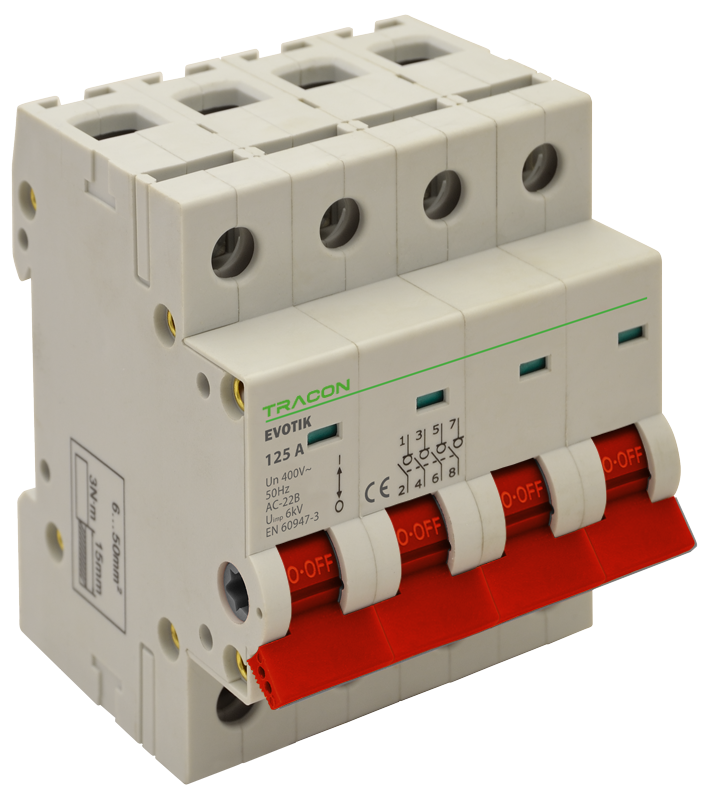

Rozłącznik instalacyjny 4P 125A TIK4-125

Czterobiegunowy wyłącznik główny wysokoprądowy | 125A | Tracon Electric

Rozłącznik instalacyjny TIK4-125 marki Tracon Electric to flagowy aparat modułowy o ekstremalnej obciążalności prądowej. Zaprojektowany do pracy w najbardziej wymagających punktach instalacji, umożliwia bezpieczne manewrowanie prądami trójfazowymi o natężeniu do 125A. Jako urządzenie czterobiegunowe (4P), pozwala na jednoczesne i całkowite odcięcie trzech faz (L1, L2, L3) oraz przewodu neutralnego (N), co jest niezbędne w profesjonalnych systemach zasilania i rozdzielnicach głównych.

Główne zalety rozłącznika TIK4-125:

• Najwyższa obciążalność (125A): Maksymalny prąd znamionowy w klasie aparatury modułowej, pozwalający na obsługę potężnych odbiorników lub całych sekcji obiektów przemysłowych.
• Pełna izolacja 4-polowa (3P+N): Gwarantuje całkowite odseparowanie instalacji od sieci zasilającej (włącznie z torami N), co jest kluczowe dla bezpieczeństwa w układach sieci TN-S oraz systemach przełączania źródeł zasilania.
• Wzmocniona konstrukcja styków: Zastosowanie materiałów o wyjątkowo niskiej rezystancji przejścia minimalizuje wydzielanie ciepła, co jest krytyczne przy długotrwałym obciążeniu prądem powyżej 100A.
• Standardowy montaż modułowy: Mimo potężnych parametrów, aparat zajmuje 4 moduły (72 mm) na szynie DIN (TH35), co ułatwia przejrzystą organizację nowoczesnych szaf rozdzielczych.
• Niezawodność mechaniczna: Solidna dźwignia napędowa i precyzyjny mechanizm wewnętrzny zapewniają pewne i szybkie przełączanie styków nawet po wielu latach eksploatacji.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TIK4-125
• Liczba biegunów: 4P (czterobiegunowy, 3P+N)
• Prąd znamionowy (In): 125 A
• Napięcie znamionowe (Un): 400 V AC
• Kategoria użytkowania: AC-22A
• Montaż: Szyna standardowa DIN 35 mm (TH35)
• Stopień ochrony: IP20
• Wytrzymałość zwarciowa: 3 kA

Zastosowanie produktu

• Główny wyłącznik zasilania w wielkogabarytowych rozdzielnicach przemysłowych, energetycznych oraz biurowcach.
• Rozłączanie zasilania dla maszyn o bardzo wysokim poborze mocy, dużych układów sprężarkowych, systemów klimatyzacji i kotłowni.
• Stosowany jako kluczowy element izolacyjny w profesjonalnych systemach zasilania awaryjnego (SZR) i agregatach prądotwórczych.
• Zapewnienie pełnego bezpieczeństwa i widocznej przerwy izolacyjnej w obwodach o charakterze rozdzielczym.

Ważna informacja: Rozłącznik TIK4-125 jest aparatem manewrowym i izolacyjnym. Służy do bezpiecznego załączania i wyłączania prądów roboczych. Nie posiada on funkcji ochrony nadmiarowo-prądowej (przeciążeniowej ani zwarciowej). Przy natężeniach rzędu 125A bezwzględnie wymagane jest, aby aparat był poprzedzony odpowiednio dobranym zabezpieczeniem (np. bezpiecznikami topikowymi NH) o bardzo wysokiej zdolności zwarciowej.
