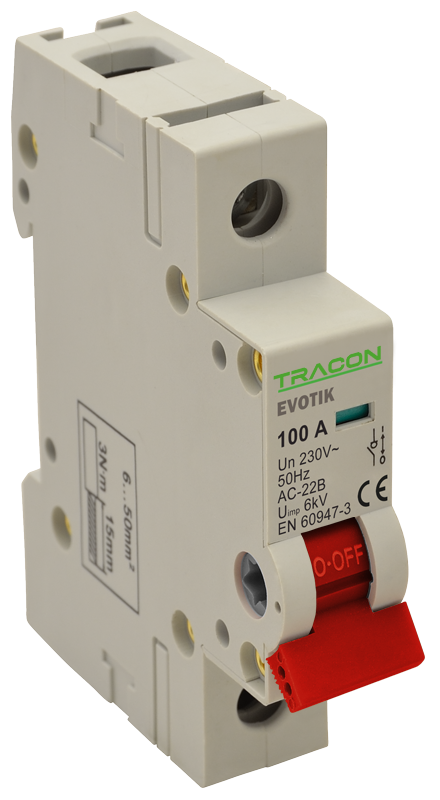

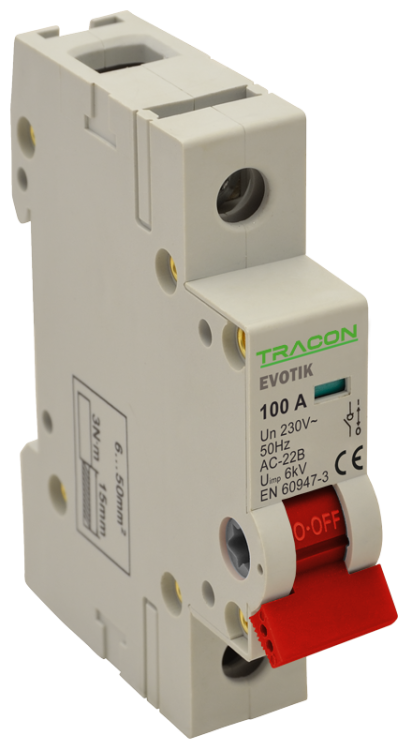

Rozłącznik instalacyjny 1P 100A TIK1-100

Wysokoprądowy wyłącznik modułowy | 100A | Tracon Electric

Rozłącznik instalacyjny TIK1-100 marki Tracon Electric to profesjonalny aparat modułowy o wzmocnionej konstrukcji, przeznaczony do pracy z bardzo dużymi obciążeniami w obwodach jednofazowych. Jako urządzenie jednobiegunowe (1P) o prądzie znamionowym 100A, stanowi fundament bezpieczeństwa w rozdzielnicach głównych, umożliwiając skuteczne odcięcie toru prądowego pod obciążeniem.

Główne zalety rozłącznika TIK1-100:

• Maksymalna obciążalność (100A): Prąd znamionowy 100A pozwala na zastosowanie aparatu jako głównego punktu odcięcia zasilania w dużych obiektach mieszkalnych, halach produkcyjnych oraz budynkach użyteczności publicznej.
• Wzmocniony mechanizm stykowy: Specjalnie zaprojektowane tory prądowe i styki o wysokiej odporności na zgrzewanie gwarantują niezawodność i minimalne straty energii nawet przy pełnym obciążeniu.
• Bezpieczna przerwa izolacyjna: Zapewnia pewne odseparowanie instalacji od sieci zasilającej, co jest kluczowe dla ochrony personelu podczas prac serwisowych.
• Standardowy montaż modułowy: Mimo wysokich parametrów prądowych, aparat zachowuje wymiary umożliwiające montaż na szynie DIN (TH35).
• Odporność i trwałość: Wysokiej jakości materiały izolacyjne oraz solidna dźwignia napędowa zapewniają długi cykl życia urządzenia w trudnych warunkach eksploatacyjnych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TIK1-100
• Liczba biegunów: 1P (jednobiegunowy)
• Prąd znamionowy (In): 100 A
• Napięcie znamionowe (Un): 230/400 V AC
• Kategoria użytkowania: AC-22A
• Montaż: Szyna standardowa DIN 35 mm (TH35)
• Stopień ochrony: IP20
• Wytrzymałość zwarciowa: 3 kA

Zastosowanie produktu

• Główny wyłącznik zasilania w rozbudowanych rozdzielnicach budynkowych i przemysłowych.
• Rozłączanie sekcji zasilających o bardzo dużej mocy w szafach sterowniczych.
• Zastosowanie w systemach zasilania awaryjnego oraz dużych instalacjach fotowoltaicznych (strona AC).
• Izolowanie rozbudowanych układów maszynowych i technologicznych wymagających pewnego odcięcia energii.

Ważna informacja: Rozłącznik TIK1-100 jest aparatem manewrowym i izolacyjnym. Służy do bezpiecznego załączania i wyłączania prądów roboczych. Nie posiada on funkcji ochrony nadmiarowo-prądowej (przeciążeniowej ani zwarciowej). Musi być zawsze poprzedzony lub uzupełniony o odpowiednio dobrany bezpiecznik lub wyłącznik nadprądowy o właściwej zdolności zwarciowej.
