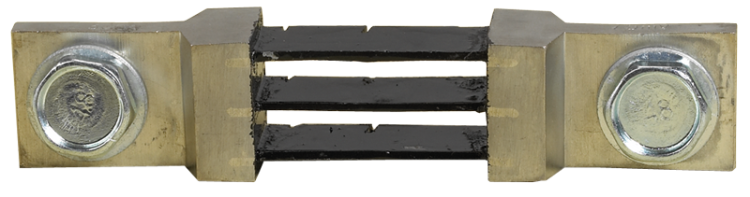

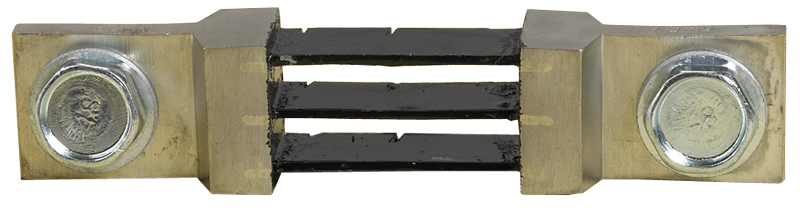

Rezystor bocznikowy 150A / 75mV – Tracon TSF-150

Bocznik wysokoprądowy DC | Klasa 0,5 | Do ciężkich zastosowań przemysłowych

Model Tracon TSF-150 to rezystor bocznikowy o zwiększonej obciążalności, pozwalający na pomiar prądu stałego o natężeniu do 150A. Urządzenie to jest fundamentem systemów pomiarowych w dużych rozdzielniach DC, systemach zasilania awaryjnego (UPS) oraz stacjach trakcyjnych. Dzięki precyzyjnie skalibrowanemu spadkowi napięcia 75mV, bocznik ten umożliwia zdalny pomiar prądu bez konieczności prowadzenia grubych przewodów prądowych do panelu kontrolnego.

Główne zalety bocznika Tracon TSF-150:

• Wytrzymałość termiczna: Konstrukcja przystosowana do pracy ciągłej przy prądzie 150A bez znaczącego dryftu rezystancji.
• Stabilność odczytu: Niskie współczynniki temperaturowe materiałów zapewniają niezmienną dokładność w szerokim zakresie temperatur otoczenia.
• Bezpieczeństwo: Pozwala na odseparowanie czułej elektroniki pomiarowej od torów wysokoprądowych.
• Łatwy montaż: Otwory w blokach przyłączeniowych ułatwiają sztywny montaż na izolatorach lub płytach montażowych.

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: TSF-150
• Prąd znamionowy: 150 A DC
• Znamionowy spadek napięcia: 75 mV
• Klasa dokładności: 0.5
• Zakres temperatur pracy: -20°C do +60°C

Ważne: Przy instalacji boczników wysokoprądowych serii TSF należy zadbać o właściwe dokręcenie przewodów głównych kluczem dynamometrycznym oraz zapewnienie swobodnej cyrkulacji powietrza wokół rezystora w celu chłodzenia.
