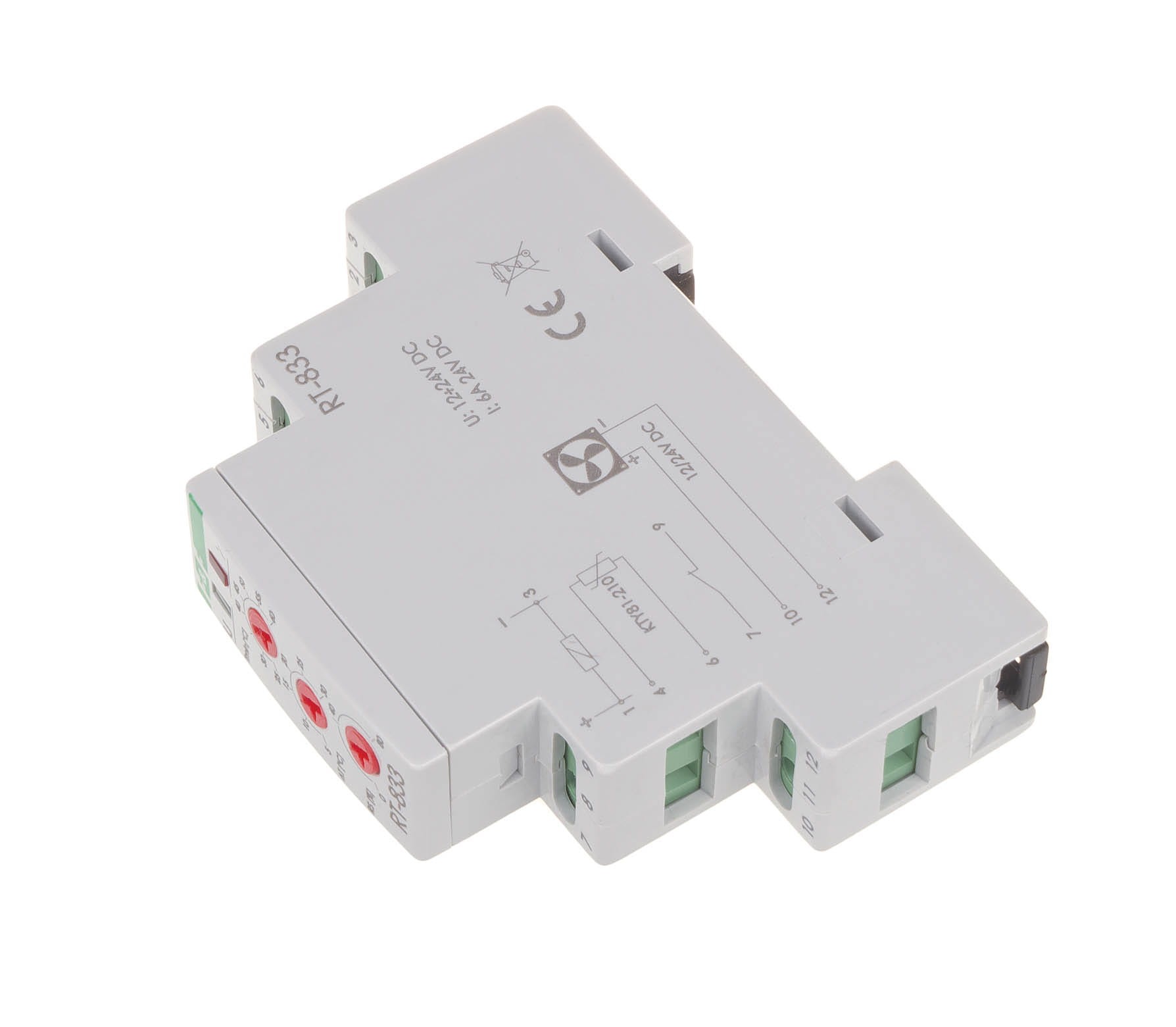

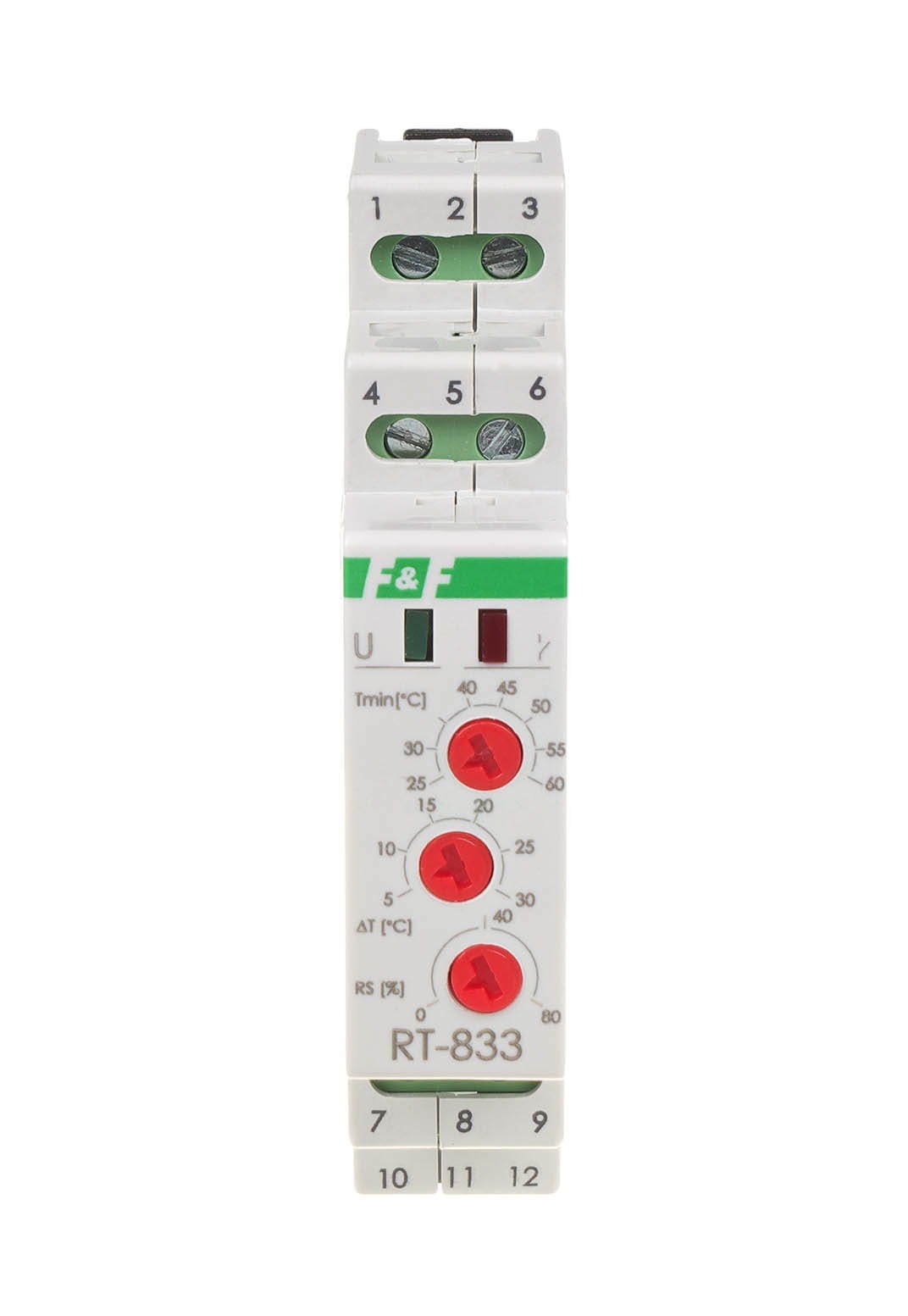

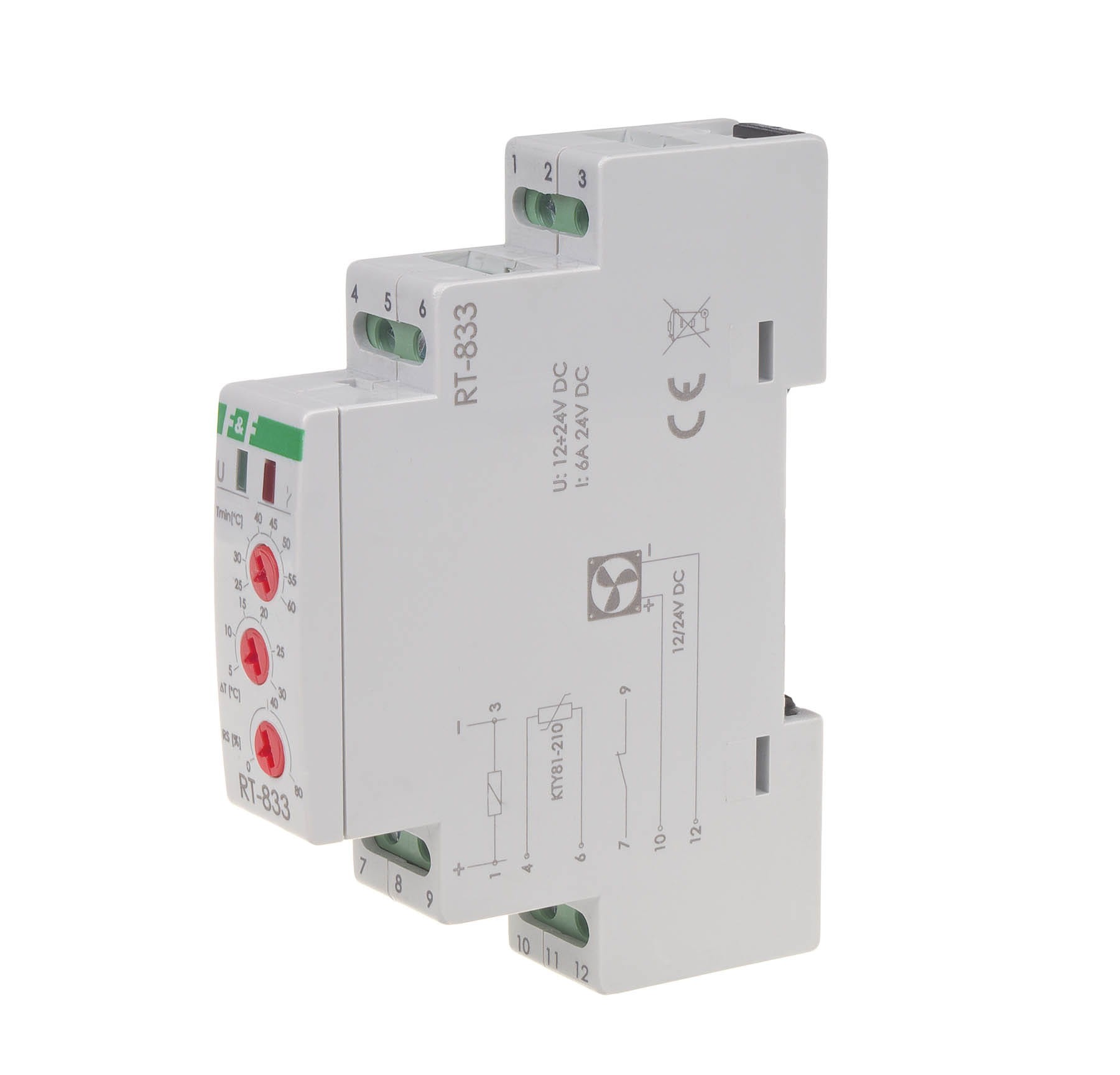

Regulator Temperatury F&F RT-833 (12÷24 V DC, 1 Moduł, Szyna DIN)

RT-833 to modułowy regulator temperatury przeznaczony do montażu na szynie DIN (TH-35) o szerokości 1 modułu. Jego głównym zadaniem jest proporcjonalna regulacja prędkości obrotowej wentylatorów 12 V lub 24 V DC w szafach sterowniczych lub podobnych instalacjach, w zależności od mierzonej temperatury. Urządzenie zapewnia płynną kontrolę chłodzenia, co jest kluczowe dla optymalnej pracy automatyki przemysłowej i energetycznej.

Uwaga: W odróżnieniu od pierwotnego założenia, regulator ten wymaga zasilania napięciem stałym (DC) w zakresie 12÷24 V DC, a nie 230 V AC.

Kluczowe Parametry i Funkcje RT-833

• Napięcie Zasilania: 12÷24 V DC.
• Montaż: Szyna DIN (TH-35), 1 moduł18 mm).
• Zastosowanie: Sterowanie wentylatorami 12/24 V DC (maks. prąd wyjścia
• Regulacja: Proporcjonalna – prędkość obrotowa wentylatora rośnie proporcjonalnie do wzrostu temperatury.
• Zakres Regulacji Tmin: 25÷60°C. Temperatura startowa wentylatora.
• Zakres Regulacji ΔT: 5÷30°C. Przyrost temperatury dla osiągnięcia 100% prędkości.
• Nastawa Prędkości Startowej (RS): 0÷80%. Minimalna prędkość wentylatora.
• Wyjście Alarmowe: 1 x NO/NC (separowane, 10 A) – sygnalizacja zbyt wysokiej temperatury lub błędu.
• Dodatkowe Funkcje: Funkcja "Soft Start" wentylatora (start od maksymalnej prędkości).
• Sonda Temperatury: Wymagane sondy RT lub RT2 (brak w zestawie).

Zasada Działania Wentylatora

Działanie regulatora jest precyzyjne i dynamiczne:

• Gdy temperatura osiągnie Tmin, wentylator uruchamia się z prędkością ustawioną jako RS.
• W zakresie od Tmin do Tmin + ΔT, prędkość wentylatora płynnie wzrasta do 100%.
• Regulacja jest realizowana poprzez modulację szerokości impulsu (PWM), co zapewnia energooszczędność i cichą pracę przy niższych temperaturach.

Specyfikacja Techniczna (podsumowanie)

RT-833 to kompaktowy, modułowy regulator F&F do proporcjonalnego sterowania wentylatorami 12/24 V DC, kluczowy w zarządzaniu temperaturą w szafach automatyki.
