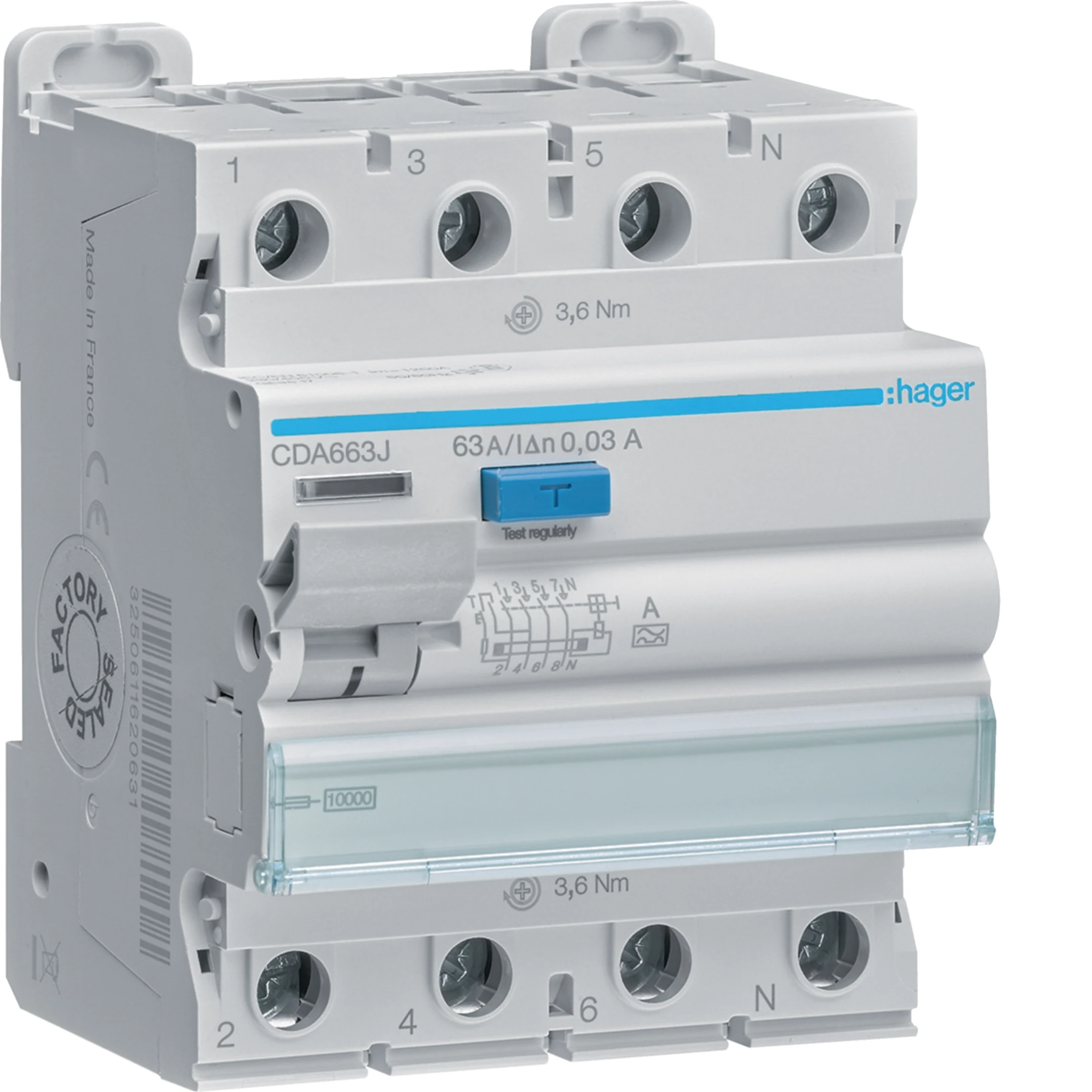

Wyłącznik różnicowoprądowy (RCCB) 4P – Hager CDA663J

Typ: A | Prąd znamionowy: 63A | Prąd różnicowy: 30mA | Wytrzymałość: 10kA | Trójfazowy

Wyłącznik różnicowoprądowy Hager CDA663J to fundament bezpieczeństwa w rozbudowanych instalacjach elektrycznych. Jako aparat 4-biegunowy (3P+N), zapewnia kompleksową ochronę obwodów trójfazowych przed skutkami upływu prądu do ziemi. Dzięki czułości typu A, urządzenie reaguje nie tylko na sinusoidalne prądy zmienne, ale również na pulsacyjne prądy stałe, co jest kluczowe w dobie powszechnego stosowania zasilaczy impulsowych, falowników oraz oświetlenia LED.

Główne zalety wyłącznika Hager CDA663J:

• Wysoka obciążalność znamionowa (63A): Pozwala na pracę w roli głównego rozłącznika różnicowoprądowego dla całych sekcji rozdzielnicy, obsługując odbiorniki o dużej mocy bez ryzyka termicznego przeciążenia aparatu.
• Czułość typu A: Zapewnia wyższy standard bezpieczeństwa niż standardowy typ AC, skutecznie chroniąc przy obecności nowoczesnych odbiorników elektronicznych generujących odkształcone przebiegi prądu.
• Wzmocniona odporność zwarciowa (10kA): Podwyższona wytrzymałość na prądy zwarciowe sprawia, że aparat jest idealnym rozwiązaniem do profesjonalnych instalacji przemysłowych i biurowych.
• Optyczna sygnalizacja zadziałania: Wyraźny wskaźnik na froncie obudowy pozwala szybko odróżnić wyłączenie ręczne od wyzwolenia spowodowanego prądem różnicowym.
• Bezpieczeństwo montażu: System Bi-Connect umożliwia jednoczesne szynowanie z innymi aparatami i podłączanie przewodów, zapewniając pewny styk i porządek w rozdzielnicy.
• Zintegrowane pole opisowe: Przezroczysta klapka chroni etykietę z opisem obwodu, co ułatwia identyfikację i eksploatację instalacji.

Parametry Techniczne

• Producent: Hager
• Kod produktu: CDA663J
• Liczba biegunów: 4P (3P+N)
• Prąd znamionowy In: 63 A
• Znamionowy prąd różnicowy dIn: 30 mA (0,03 A)
• Typ wyzwalania: A (prąd zmienny i pulsacyjny stały)
• Znamionowa zdolność zwarciowa: 10 kA
• Napięcie znamionowe: 230/400 V AC
• Szerokość w modułach: 4 (70 mm)

Zastosowanie produktu

• Ochrona trójfazowych odbiorników mocy: Zabezpieczenie płyt indukcyjnych, przepływowych podgrzewaczy wody, pomp ciepła oraz maszyn warsztatowych.
• Główny stopień ochrony: Stosowany jako centralne zabezpieczenie różnicowoprądowe w domach jednorodzinnych i lokalach użytkowych.
• Nowoczesne instalacje Smart Home: Niezbędny w obwodach z dużą ilością elektroniki, automatyki i zaawansowanych systemów oświetlenia.

Informacja dla instalatora: Podczas montażu należy zwrócić szczególną uwagę na poprawne podłączenie przewodu neutralnego (N) do zacisku oznaczonego na obudowie. Producent zaleca okresowe sprawdzanie sprawności mechanizmu wyzwalającego poprzez naciśnięcie przycisku "Test" (minimum co 6 miesięcy).
