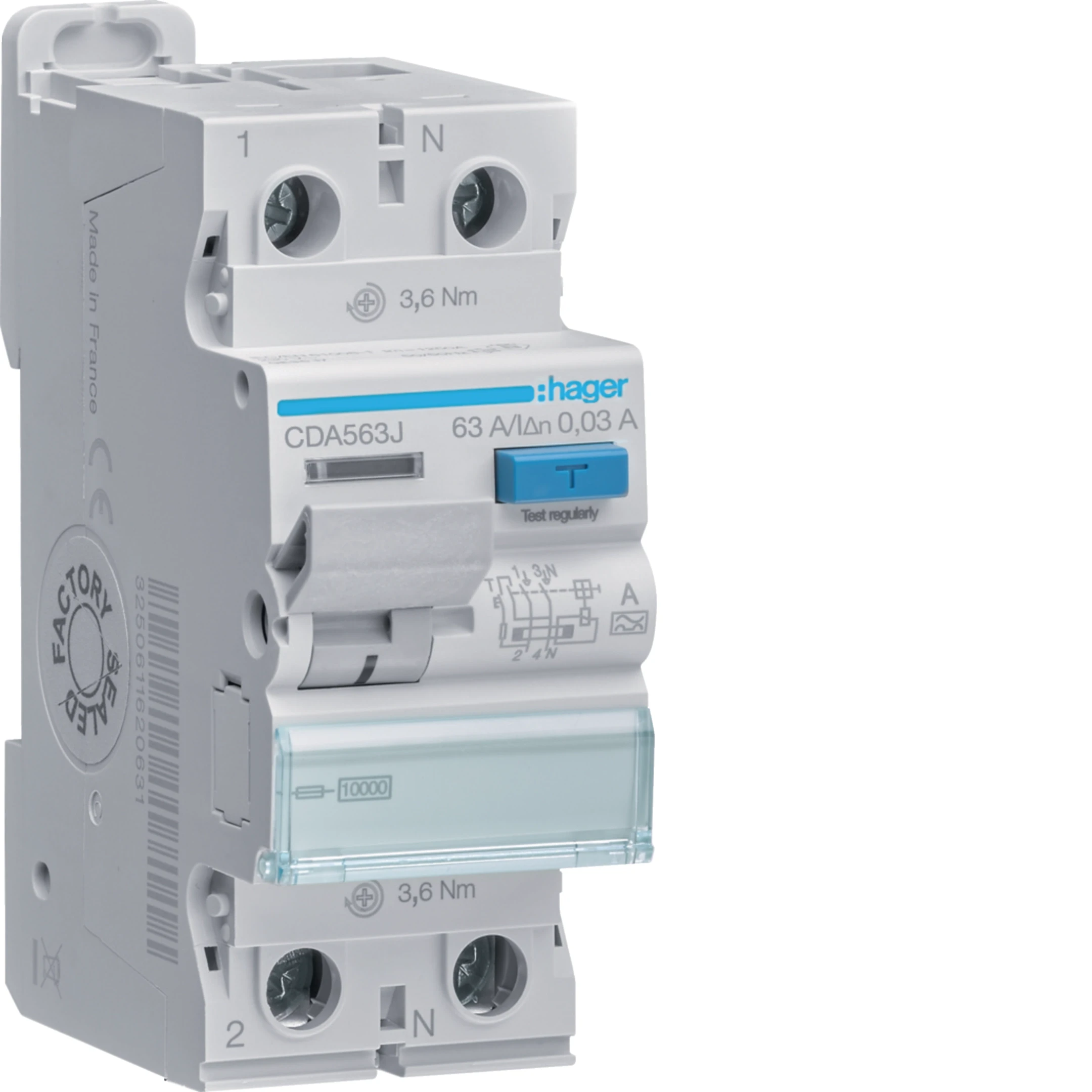

Wyłącznik różnicowoprądowy (RCCB) 1P+N – Hager CDA563J

Typ: A | Prąd znamionowy: 63A | Prąd różnicowy: 30mA | Wytrzymałość: 10kA

Wyłącznik różnicowoprądowy Hager CDA563J to kluczowy element bezpieczeństwa w nowoczesnej instalacji elektrycznej. Jego zadaniem jest natychmiastowe odłączenie zasilania w przypadku wykrycia upływu prądu, co chroni użytkowników przed porażeniem przy dotyku bezpośrednim lub pośrednim. Model ten posiada czułość typu A, co pozwala mu reagować nie tylko na sinusoidalne prądy zmienne, ale również na prądy pulsacyjne ze składową stałą, generowane przez nowoczesną elektronikę.

Główne zalety wyłącznika Hager CDA563J:

• Wysoka obciążalność (63A): Pozwala na stosowanie aparatu jako głównego zabezpieczenia różnicowoprądowego dla całych sekcji rozdzielnicy, bez ryzyka przeciążenia styków.
• Czułość typu A: Gwarantuje skuteczne działanie w obwodach z zasilaczami impulsowymi, komputerami, pralkami i oświetleniem LED, gdzie mogą występować odkształcone prądy upływu.
• Znamionowa zdolność zwarciowa 10kA: Bardzo wysoka wytrzymałość, która pozwala na bezpieczną pracę w profesjonalnych instalacjach o wysokiej mocy zwarciowej.
• Bezpieczeństwo montażu: Wyposażony w osłony zacisków oraz wskaźnik rzeczywistego położenia styków, co minimalizuje ryzyko błędu i zwiększa bezpieczeństwo obsługi.
• Przycisk TEST: Regularne sprawdzanie poprawności działania mechanizmu jest ułatwione dzięki ergonomicznej dźwigni i przyciskowi kontrolnemu na przednim panelu.
• Technologia Bi-Connect: Umożliwia łatwe łączenie aparatu za pomocą szyn grzebieniowych, co skraca czas montażu i podnosi estetykę wnętrza rozdzielnicy.

Parametry Techniczne

• Producent: Hager
• Kod produktu: CDA563J
• Liczba biegunów: 2P (1P+N)
• Prąd znamionowy In: 63 A
• Znamionowy prąd różnicowy dIn: 30 mA (0,03 A)
• Typ wyzwalania: A (prąd zmienny i pulsacyjny stały)
• Wytrzymałość zwarciowa (z bezpiecznikiem): 10 kA
• Napięcie znamionowe: 230 V AC
• Szerokość w modułach: 2 (35 mm)

Zastosowanie produktu

• Ochrona przeciwporażeniowa: Obowiązkowy element w obwodach gniazd wtykowych i łazienkowych (zgodnie z normą PN-HD 60364).
• Ochrona przeciwpożarowa: Wykrywanie upływów prądu, które mogłyby doprowadzić do nagrzania izolacji i zapłonu.
• Nowoczesne budownictwo: Idealny do domów inteligentnych i biur naszpikowanych elektroniką wymagającą zabezpieczeń typu A.

Informacja dla instalatora: Podczas podłączania należy ściśle przestrzegać kierunku zasilania i podłączenia przewodu neutralnego (N) do dedykowanego zacisku. Dla zachowania sprawności aparatu, producent zaleca testowanie wyłącznika przyciskiem "Test" przynajmniej raz na pół roku.
