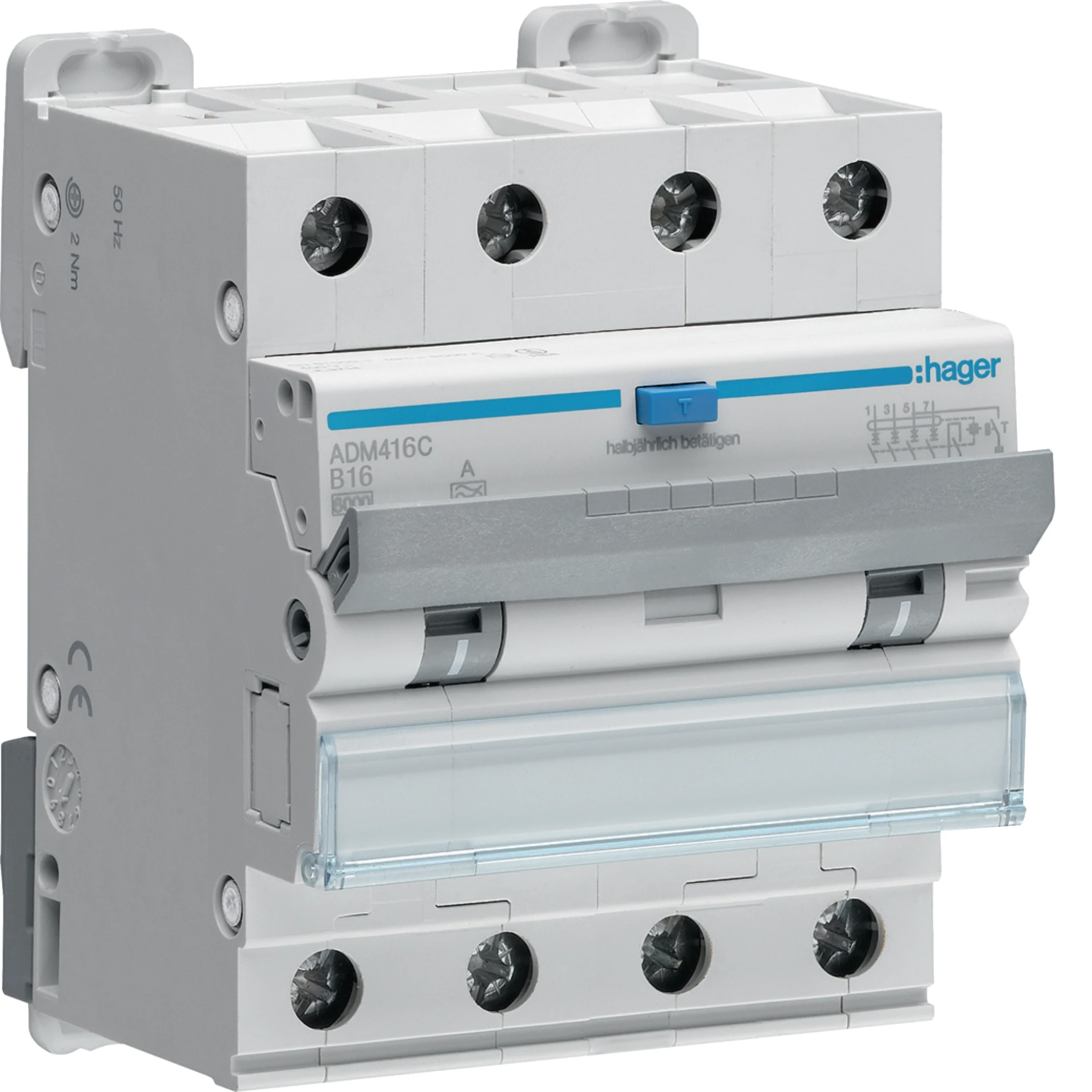

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) 4P – Hager ADM416C

Charakterystyka: B 16A | Prąd różnicowy: 30mA | Typ: A | 4-biegunowy | 6kA

Wyłącznik Hager ADM416C to wysokiej klasy aparat ochronny integrujący w jednej obudowie funkcję wyłącznika różnicowoprądowego oraz nadmiarowo-prądowego dla obwodów trójfazowych. Urządzenie to zapewnia skuteczną ochronę przed przeciążeniem, zwarciem oraz porażeniem prądem elektrycznym, jednocześnie optymalizując przestrzeń w rozdzielnicy i upraszczając oprzewodowanie.

Główne zalety wyłącznika Hager ADM416C:

• Kompleksowa ochrona 3-fazowa: Jeden aparat nadzoruje cztery bieguny (3 fazy + N), co pozwala na pełne zabezpieczenie odbiorników siłowych lub rozbudowanych obwodów oświetleniowych i gniazdowych.
• Charakterystyka B: Standardowa charakterystyka wyzwalania przeznaczona do ochrony obwodów oświetleniowych oraz gniazd wtykowych w budownictwie mieszkaniowym i użyteczności publicznej.
• Czułość Typu A: Urządzenie reaguje nie tylko na prądy różnicowe sinusoidalne, ale również na prądy pulsacyjne ze składową stałą, co jest niezbędne w dobie powszechnego stosowania zasilaczy impulsowych, sprzętu AGD i elektroniki.
• Kompaktowa budowa: Integracja dwóch zabezpieczeń w jednym module RCBO znacząco ogranicza liczbę połączeń kablowych wewnątrz rozdzielnicy, co zmniejsza ryzyko błędów montażowych.
• Wysoka zdolność zwarciowa: Poziom 6kA gwarantuje bezpieczeństwo i niezawodność pracy w typowych instalacjach domowych i komercyjnych.

Parametry Techniczne

• Producent: Hager
• Kod produktu: ADM416C
• Liczba biegunów: 4P (3 fazy + N)
• Prąd znamionowy: 16A
• Znamionowy prąd różnicowy: 30mA (0,03A)
• Charakterystyka wyzwalania: B
• Typ wyzwalania: A (prąd przemienny i pulsacyjny stały)
• Znamionowa zwarciowa zdolność łączeniowa: 6kA
• Napięcie znamionowe: 230/400V AC
• Częstotliwość: 50 Hz

Zastosowanie produktu

• Odbiorniki trójfazowe: Zabezpieczenie płyt indukcyjnych, piekarników elektrycznych oraz silników o małej mocy.
• Instalacje domowe: Ochrona obwodów gniazd wtykowych ogólnego przeznaczenia (zgodnie z normą 30mA dla ochrony uzupełniającej).
• Garaże i warsztaty: Zasilanie małych maszyn i narzędzi wymagających przyłącza siłowego.
• Rozdzielnice piętrowe: Idealny do wydzielania sekcji zasilania w celu zachowania ciągłości pracy pozostałych części instalacji.

Informacja dla instalatora: Stosowanie 4-biegunowego RCBO ADM416C eliminuje konieczność szeregowego łączenia wyłącznika RCD z wyłącznikiem nadprądowym 3P+N. Dzięki temu zyskujesz przejrzysty układ w rozdzielnicy i łatwiejszą lokalizację ewentualnych usterek. Pamiętaj o regularnym testowaniu przycisku "TEST" (co najmniej raz na pół roku), aby zapewnić sprawność mechanizmu różnicowoprądowego.
