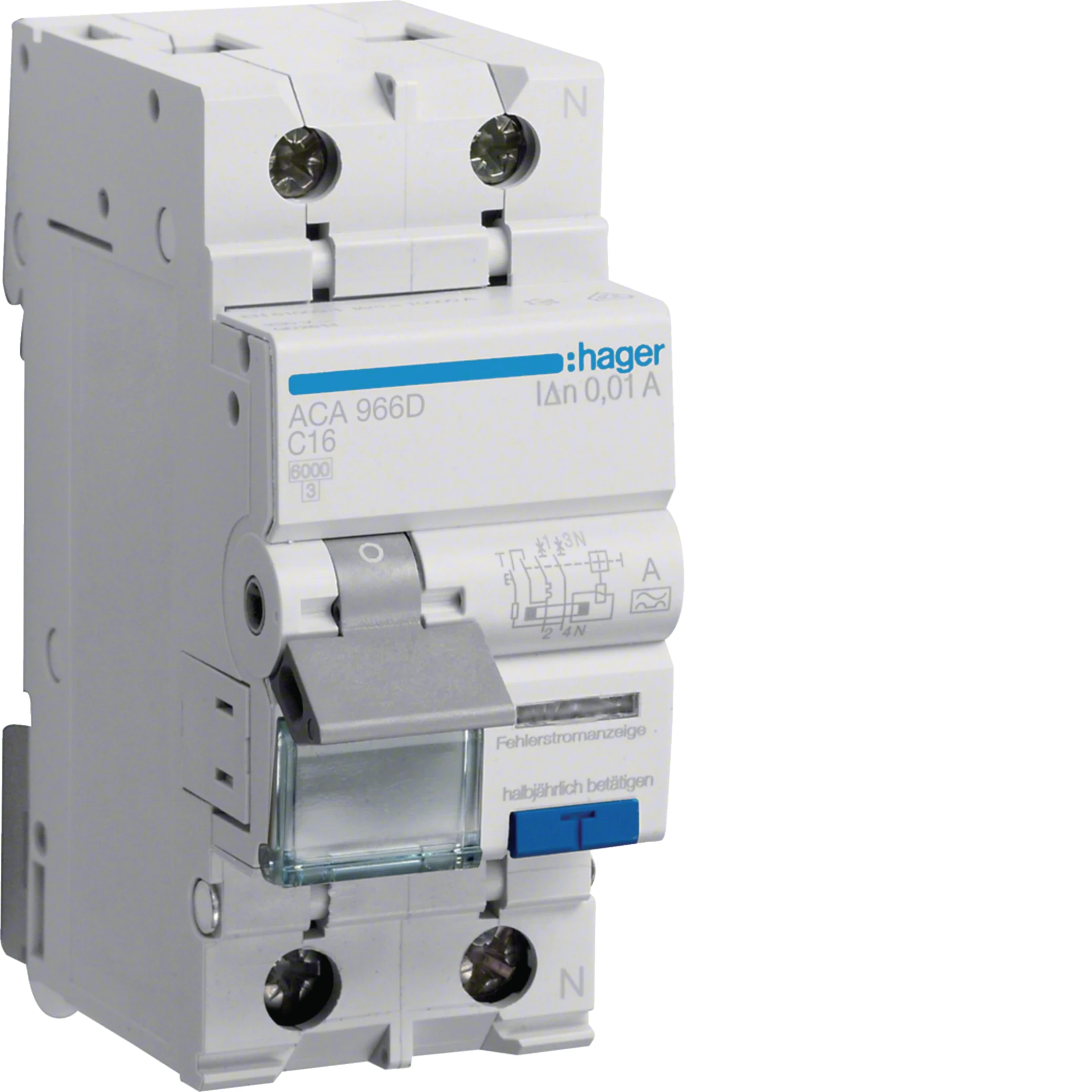

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) – Hager ACA966D

Charakterystyka: C 16A | Prąd różnicowy: 10mA | Typ: A | 1P+N | 6kA

Wyłącznik Hager ACA966D to zaawansowane urządzenie 2-w-1, które zapewnia kompleksową ochronę instalacji elektrycznej w jednym module. Łączy funkcję wyłącznika nadmiarowo-prądowego (ochrona przed przeciążeniem i zwarciem) z funkcją wyłącznika różnicowoprądowego (ochrona przed porażeniem). Dzięki prądowi znamionowemu 10mA, model ten oferuje podwyższoną czułość, dedykowaną do najbardziej wymagających obwodów.

Główne zalety wyłącznika Hager ACA966D:

• Zwiększone bezpieczeństwo (10mA): Wyjątkowo niski prąd wyzwalania (10mA) zapewnia najwyższy poziom ochrony przeciwporażeniowej, idealny do obwodów w łazienkach, strefach mokrych oraz przy zasilaniu urządzeń medycznych lub laboratoryjnych.
• Oszczędność miejsca: Konstrukcja o szerokości zaledwie 17,5 mm (1 moduł) pozwala zastąpić dwa osobne aparaty (RCD i nadprądowy), zwalniając miejsce na szynie TH35 w rozdzielnicy.
• Charakterystyka C: Przeznaczony do obwodów o zwiększonym prądzie rozruchowym, takich jak zasilacze impulsowe, oświetlenie LED czy silniki o małej mocy.
• Typ A: Gwarantuje skuteczne wyzwalanie zarówno przy prądach przemiennych sinusoidalnych, jak i przy prądach pulsacyjnych ze składową stałą, co jest niezbędne w instalacjach z nowoczesną elektroniką.
• Wskaźnik zadziałania: Czytelna sygnalizacja stanu pracy urządzenia pozwala na szybką diagnostykę przyczyn odłączenia zasilania (przeciążenie vs upływ prądu).

Parametry Techniczne

• Producent: Hager
• Kod produktu: ACA966D
• Liczba biegunów: 1P+N (2-biegunowy, 1 moduł szerokości)
• Prąd znamionowy: 16A
• Znamionowy prąd różnicowy: 10mA (0,01A)
• Charakterystyka wyzwalania: C
• Typ wyzwalania: A (prąd przemienny i pulsacyjny stały)
• Znamionowa zwarciowa zdolność łączeniowa: 6kA
• Napięcie znamionowe: 230V AC

Zastosowanie produktu

• Łazienki i pomieszczenia wilgotne: Zasilanie gniazd w pobliżu wanien, pryszniców i umywalek (wymagana czułość 10mA).
• Pokój dziecięcy: Maksymalizacja bezpieczeństwa najmłodszych domowników.
• Zasilanie sprzętu komputerowego: Ochrona obwodów zasilających serwery i czułą elektronikę domową.
• Modernizacje: Idealne rozwiązanie do ciasnych rozdzielnic, gdzie brakuje miejsca na montaż standardowych wyłączników RCD i osobnych zabezpieczeń nadprądowych.

Informacja dla instalatora: Stosowanie aparatów RCBO o czułości 10mA jest rekomendowane przez ekspertów w miejscach, gdzie ryzyko porażenia prądem jest zwiększone ze względu na obecność wody. Model ACA966D zapewnia pełną niezależność obwodów – awaria w jednym pokoju nie powoduje wyłączenia zasilania w pozostałej części budynku.
