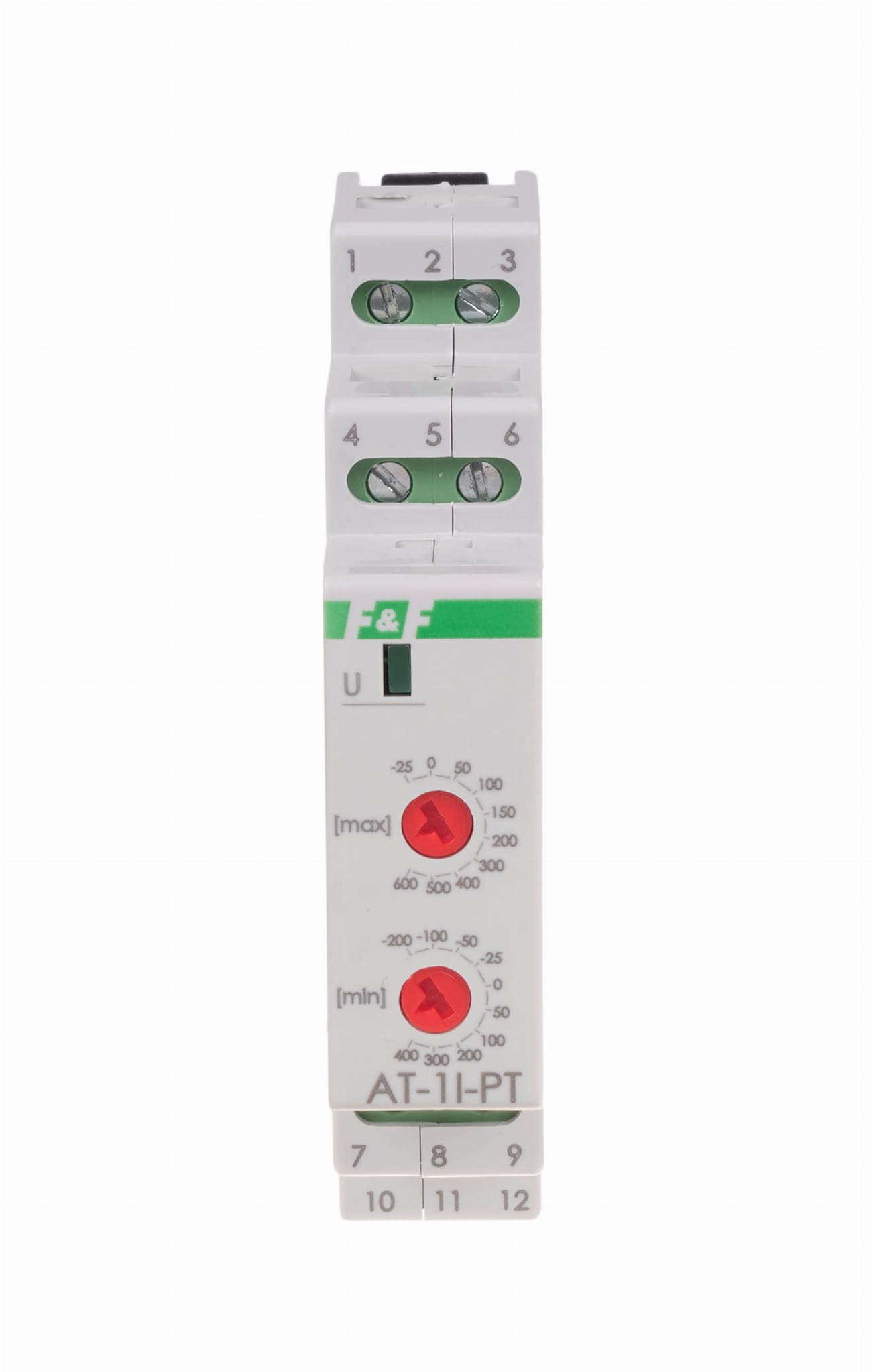

Przetwornik Temperatury MAX-AT-1I-PT (Pt100, 4÷20 mA, 1 moduł)

Przetwornik temperatury MAX-AT-1I-PT to zaawansowany moduł przeznaczony do pomiaru temperatury przy użyciu precyzyjnych, 3-przewodowych czujników platynowych typu Pt100. Jego kluczową funkcją jest konwersja mierzonej temperatury na unifikowany, odporny na zakłócenia, analogowy sygnał prądowy w zakresie 4÷20 mA.

Dzięki zastosowaniu wyjścia prądowego, przetwornik idealnie nadaje się do zastosowań przemysłowych, umożliwiając przesyłanie sygnału na duże odległości (do 300 m). Urządzenie oferuje nastawialny zakres pomiarowy i jest przeznaczone do montażu na szynie DIN (zajmuje 1 moduł).

Kluczowe Parametry i Funkcjonalności MAX-AT-1I-PT

Zasada Działania i Zalety 4÷20 mA

Odporność na Zakłócenia i Duże Odległości

Prądowe wyjście 4÷20 mA jest standardem w automatyce przemysłowej. W przeciwieństwie do sygnału napięciowego, sygnał prądowy jest odporny na spadki napięcia na długich kablach i zakłócenia elektromagnetyczne. Umożliwia to stabilną i precyzyjną transmisję danych pomiarowych nawet na odległość 300 m.

• Minimalny prąd 4 mA odpowiada dolnej granicy mierzonej temperatury (np. -100°C).
• Maksymalny prąd 20 mA odpowiada górnej granicy mierzonej temperatury (np. 600°C).

Wykrywanie Awarii (Safe State)

Wyjście prądowe w zakresie 4÷20 mA automatycznie realizuje funkcję bezpieczeństwa: prąd poniżej 4 mA (np. 0 mA lub 2 mA) jest sygnałem o awarii zasilania lub przerwie w obwodzie czujnika. Umożliwia to systemom sterowania szybką i jednoznaczną reakcję, co jest kluczowe w procesach przemysłowych.

Zastosowanie

Moduł MAX-AT-1I-PT jest idealnym rozwiązaniem do pomiarów w trudnych warunkach przemysłowych, w tym w kotłowniach, piecach, chłodniach oraz systemach wymagających przesyłania sygnału do centralnego sterownika PLC lub DCS znajdującego się w dużej odległości. Kompaktowa obudowa 1-modułowa ułatwia integrację w szafach sterowniczych.

MAX-AT-1I-PT F&F to przemysłowy przetwornik temperatury Pt100/Pt1000 na szynę DIN. Konwertuje pomiar na odporny na zakłócenia i długie odległości sygnał prądowy 4÷20 mA, zapewniając precyzyjny monitoring krytycznych procesów.
