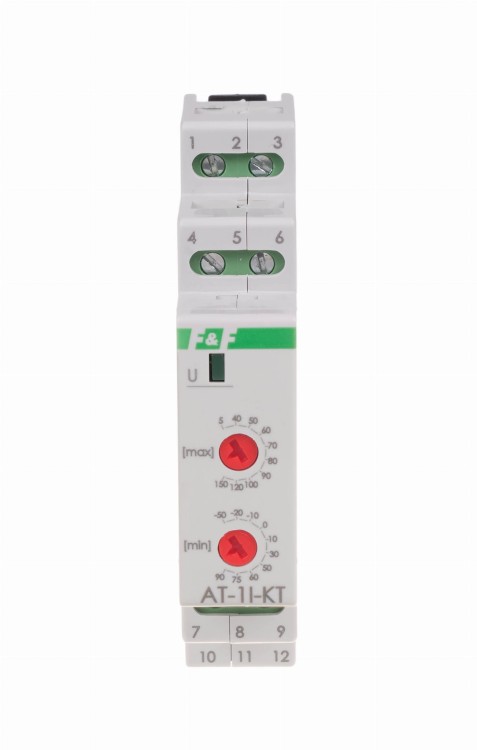

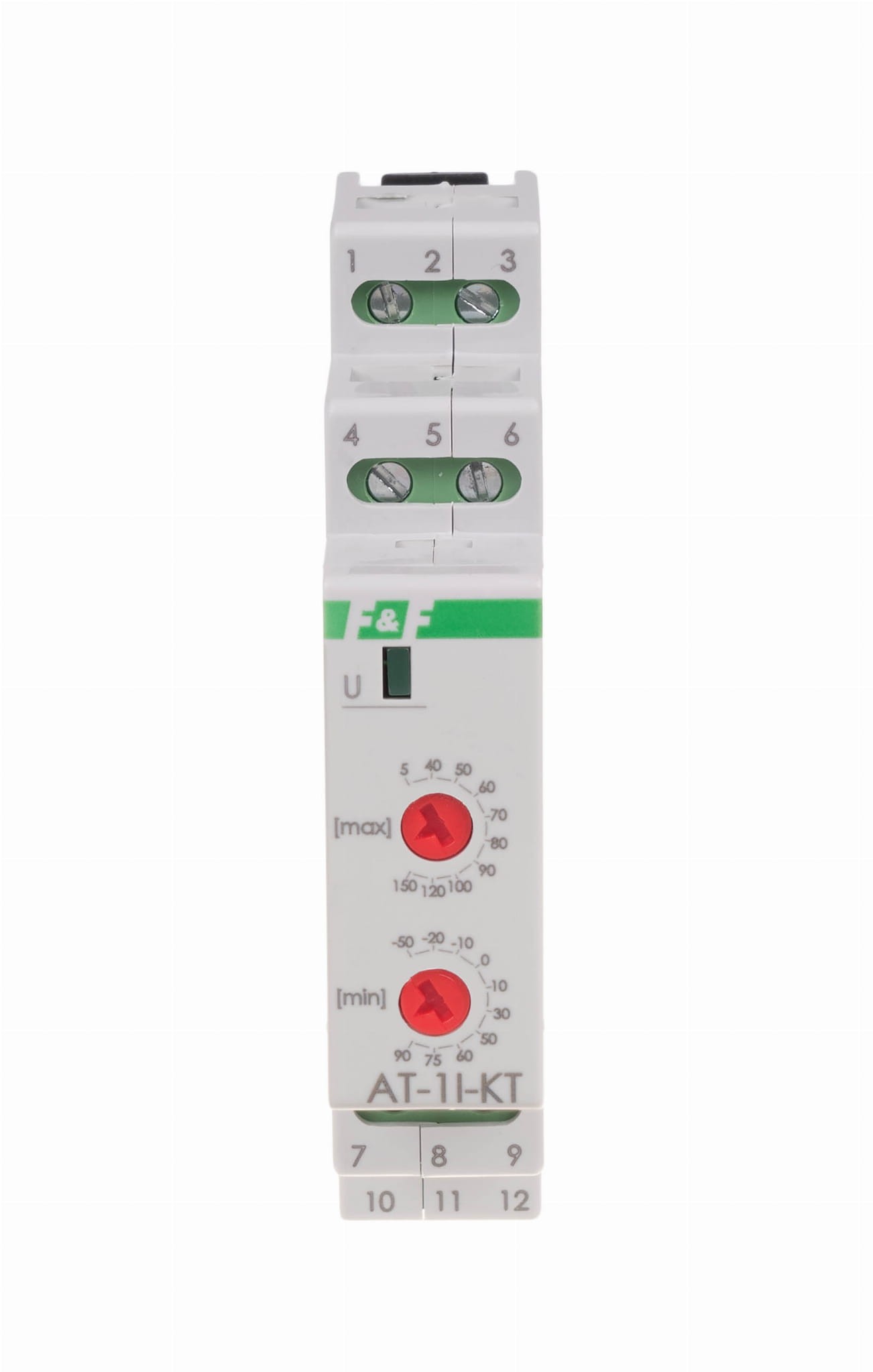

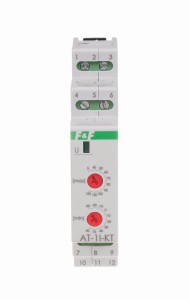

Przetwornik Temperatury MAX-AT-1I-KT (KTY81-210, 4÷20 mA, 1 moduł)
Przetwornik temperatury MAX-AT-1I-KT to moduł przeznaczony do precyzyjnego pomiaru temperatury przy użyciu zewnętrznych czujników rezystancyjnych typu KTY81-210. Jego zadaniem jest konwersja mierzonej temperatury na unifikowany, odporny na zakłócenia, analogowy sygnał prądowy w zakresie 4÷20 mA.
Dzięki zastosowaniu wyjścia prądowego, moduł umożliwia stabilną transmisję sygnału na duże odległości (do 300 m), co jest kluczowe w instalacjach przemysłowych i rozległych systemach automatyki budynkowej. Przetwornik jest przeznaczony do montażu na szynie DIN (zajmuje 1 moduł) i posiada nastawialny zakres pomiarowy.
Kluczowe Parametry i Funkcjonalności MAX-AT-1I-KT
| Cecha | Specyfikacja |
|---|---|
| Typ Czujnika Wejściowego | Czujnik rezystancyjny typu KTY81-210 (lub analogiczny). Współpracuje z sondami RT i RT2 F&F. |
| Zakres Pomiarowy | Nastawialny, np. -50°C ÷ 150°C (w zakresie pracy czujnika KTY). |
| Sygnał Wyjściowy | Analogowy Prądowy w zakresie 4÷20 mA. |
| Długość Przewodu Sygnałowego | Maksymalnie 300 m (dla przewodu UTP). |
| Dokładność Przetwornika | Typowo 1%. |
| Napięcie Zasilania | Stałe 9÷30 V DC. |
| Montaż / Obudowa | Na szynę DIN (TH-35), Wymiary 1 moduł (18 mm), Stopień ochrony IP20. |
| Funkcje Diagnostyczne | Optyczna sygnalizacja działania i stanu podłączonego czujnika. |
Zasada Działania i Zalety Sygnału 4÷20 mA
Przesył Danych na Odległość
Wyjście prądowe 4÷20 mA jest najlepszym rozwiązaniem do przesyłania danych pomiarowych w środowisku przemysłowym lub na znaczne odległości. Prąd jest niepodatny na zakłócenia elektromagnetyczne i nie traci na jakości w wyniku spadku napięcia na długich kablach, co jest typowe dla sygnałów napięciowych (np. 0÷10 V).
- Prąd 4 mA odpowiada dolnej granicy mierzonej temperatury (np. -50°C).
- Prąd 20 mA odpowiada górnej granicy mierzonej temperatury (np. 150°C).
Diagnostyka Awarii
System 4÷20 mA wbudowuje mechanizm sygnalizacji błędu: prąd poniżej 4 mA (bliski 0 mA) natychmiast informuje system odbiorczy (PLC, BMS) o awarii zasilania lub przerwie/zwarciu w obwodzie czujnika. Jest to kluczowa funkcja bezpieczeństwa w monitorowaniu krytycznych procesów.
Zastosowanie
Moduł MAX-AT-1I-KT jest często stosowany w aplikacjach, gdzie czujniki KTY (stabilne i czułe) muszą być zintegrowane z centralnymi systemami sterowania znajdującymi się w odległości (np. pomiary temperatury w chłodniach, komorach klimatycznych, na zewnątrz budynków przemysłowych).
MAX-AT-1I-KT F&F to modułowy przetwornik temperatury KTY81-210 na szynę DIN. Zapewnia precyzyjny pomiar i konwersję na przemysłowy sygnał prądowy 4÷20 mA, umożliwiając niezawodną transmisję na duże odległości.
