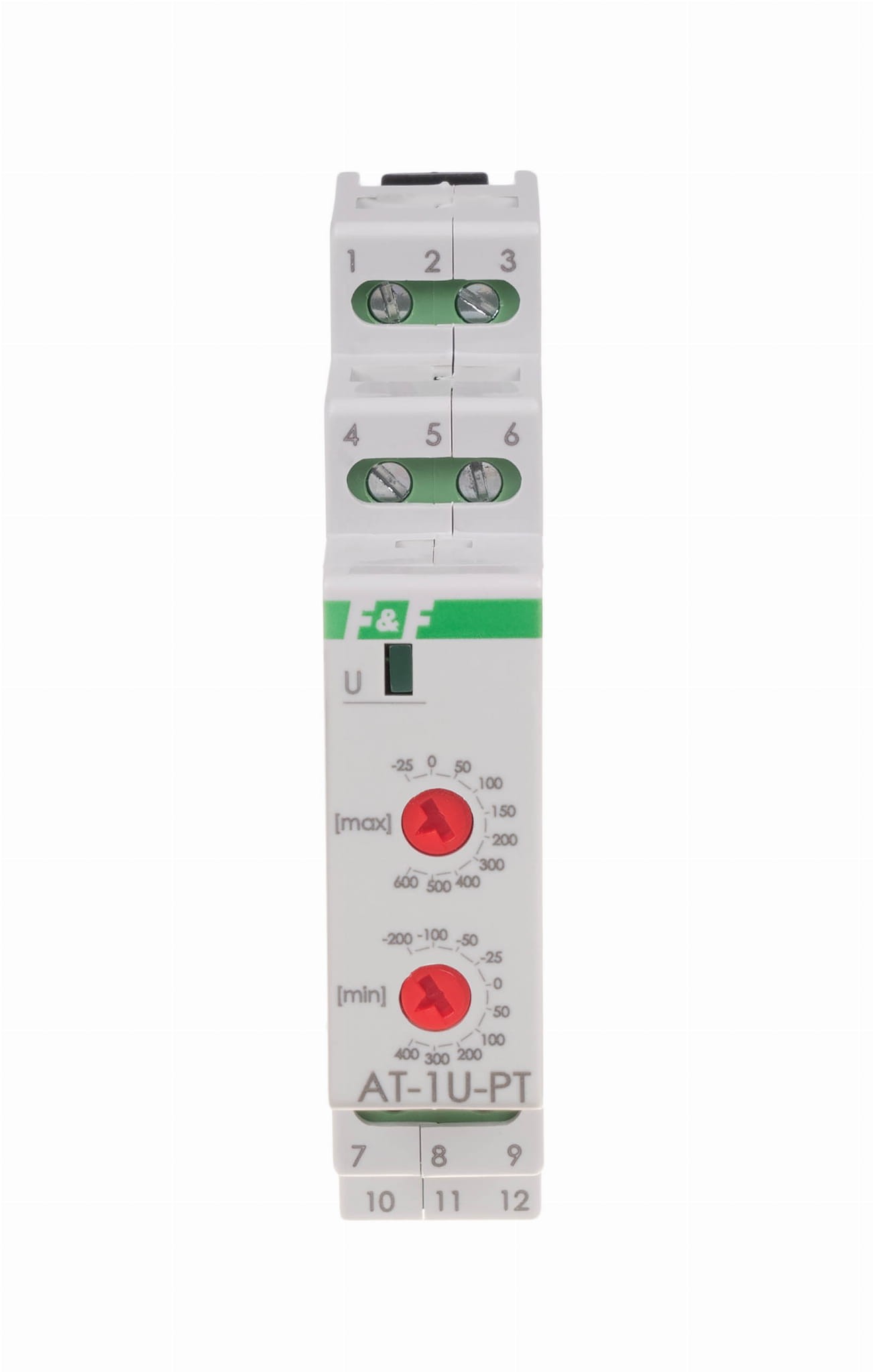

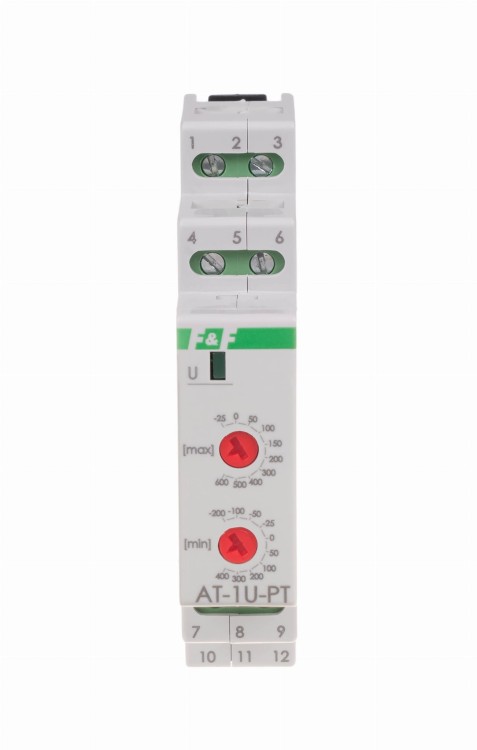

Przetwornik Temperatury MAX-AT-1U-PT (Pt100/Pt1000, 0÷10 V, 1 moduł)

Przetwornik temperatury MAX-AT-1U-PT to zaawansowany moduł przeznaczony do współpracy z rezystancyjnymi czujnikami temperatury typu Pt100 lub Pt1000 (3-przewodowymi). Jego funkcją jest konwersja sygnału oporowego z czujnika na unifikowany analogowy sygnał napięciowy w zakresie 0÷10 V.

Urządzenie charakteryzuje się możliwością ustawienia nastawialnego zakresu pomiarowego, co pozwala na precyzyjne skalowanie wyjścia $0\div10$ V do specyficznych wymagań aplikacji, np. do mierzenia temperatury w zakresie -50°C ÷ 150°C lub 0°C ÷ 100°C. Jest przeznaczony do montażu na szynie DIN (1 moduł).

Kluczowe Parametry i Funkcjonalności MAX-AT-1U-PT

Zasada Działania i Zastosowanie

Współpraca z Platynowymi Czujnikami

Wersja -PT została stworzona do obsługi czujników platynowych (Pt100/Pt1000), które są standardem w wielu precyzyjnych i przemysłowych aplikacjach pomiarowych. Użycie 3-przewodowego połączenia z czujnikiem zapewnia kompensację oporu przewodów, co zwiększa dokładność pomiaru.

Nastawialność Zakresu

Kluczową zaletą MAX-AT-1U-PT jest możliwość skalowania. Użytkownik może ustawić zakres pomiarowy tak, aby 0 V i 10 V odpowiadały dwóm konkretnym temperaturom (np. 0°C i 100°C). Zapewnia to maksymalną rozdzielczość i dokładność odczytu w interesującym zakresie pracy.

Zastosowanie

Jako moduł 1-modułowy na szynę DIN, jest idealny do instalacji w szafach sterowniczych systemów BMS (Systemy Zarządzania Budynkiem) oraz HVAC, gdzie wymagany jest sygnał napięciowy 0÷10 V do sterowania urządzeniami wykonawczymi lub do bezpośredniego wejścia do sterowników PLC. Należy pamiętać o ograniczeniu długości przewodów wyjściowych do 20 m, typowym dla sygnałów napięciowych.

MAX-AT-1U-PT F&F to modułowy przetwornik Pt100/Pt1000 na szynę DIN. Konwertuje sygnał z 3-przewodowego czujnika platynowego na nastawialny sygnał napięciowy 0÷10 V, zapewniając precyzyjny pomiar temperatury w systemach automatyki przemysłowej i budynkowej.
