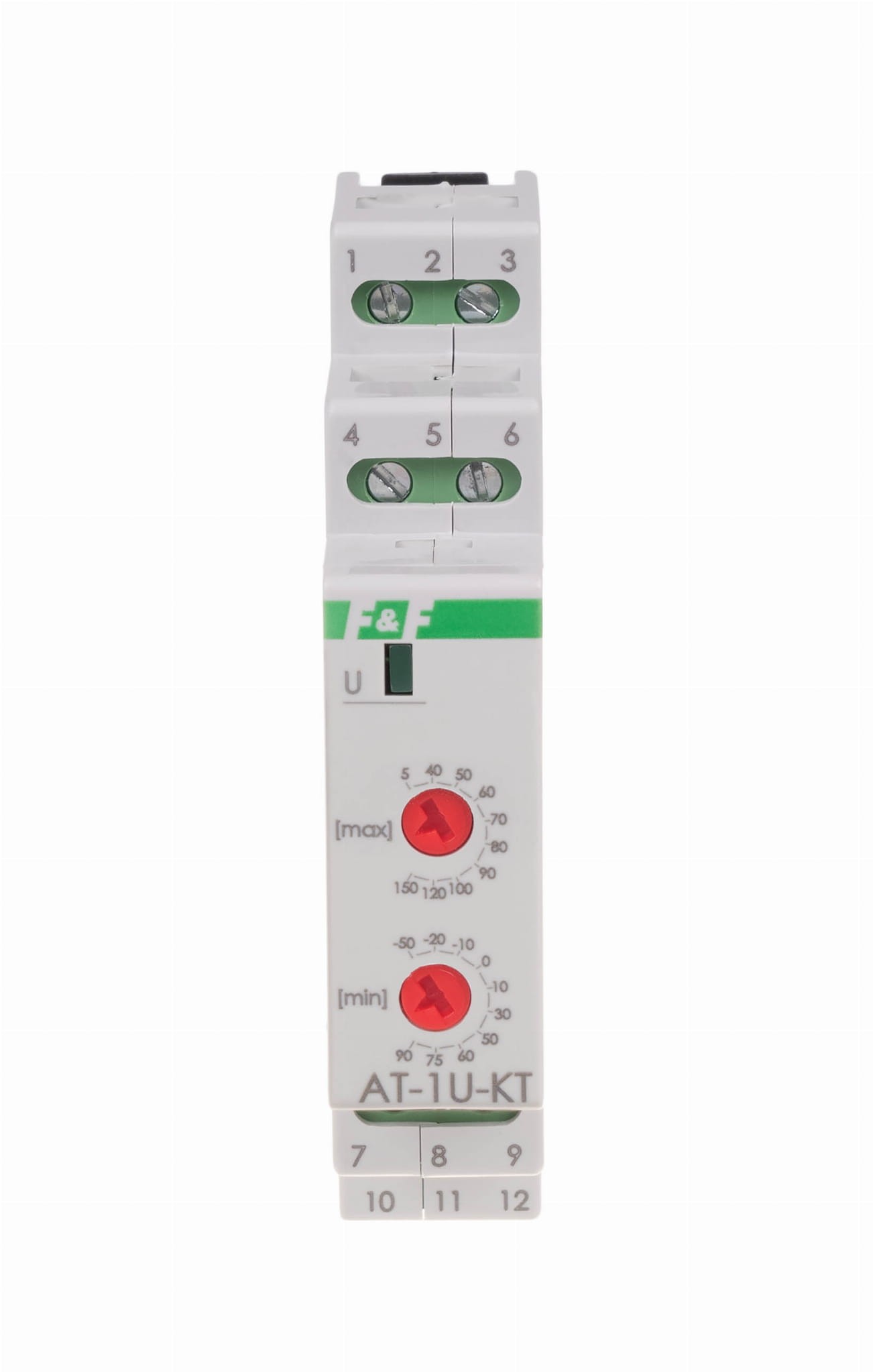

Przetwornik Temperatury MAX-AT-1U-KT (KTY, 1÷10 V, 1 moduł)

Przetwornik temperatury MAX-AT-1U-KT to kompaktowy moduł przeznaczony do precyzyjnego pomiaru temperatury przy użyciu zewnętrznych czujników rezystancyjnych typu KTY81-210. Jego głównym zadaniem jest konwersja mierzonej temperatury na unifikowany analogowy sygnał napięciowy w zakresie 1÷10 V.

Moduł jest idealny do systemów, gdzie wymagana jest instalacja na szynie DIN (zajmuje 1 moduł) oraz do niezawodnego przekazywania danych do sterowników PLC lub systemów BMS. Wyjście napięciowe 1÷10 V pozwala na łatwe wykrycie awarii czujnika lub przerwy w obwodzie (sygnał 0 V oznacza awarię lub brak zasilania).

Kluczowe Parametry i Funkcjonalności MAX-AT-1U-KT

Zasada Działania i Zalety Wyjścia 1÷10 V

Konwersja Temperatury na Napięcie

Przetwornik MAX-AT-1U-KT ciągle mierzy opór czujnika KTY81-210 i przekształca go na proporcjonalny sygnał napięciowy in-and-out w zakresie 1÷10 V. W zakresie pomiarowym:

• Napięcie 1 V odpowiada dolnej granicy mierzonej temperatury (np. -50°C).
• Napięcie 10 V odpowiada górnej granicy mierzonej temperatury (np. 150°C).

Wykrywanie Awarii (Safe State)

Kluczową zaletą zakresu 1÷10 V w porównaniu do 0÷10 V jest funkcja wykrywania uszkodzeń. W normalnej pracy minimalne napięcie wyjściowe to 1 V. Jeśli na wyjściu pojawi się 0 V, jest to wyraźny sygnał o awarii zasilania lub przerwie/zwarciu w obwodzie czujnika. Umożliwia to systemom sterowania szybką i jednoznaczną reakcję na błąd.

Zastosowanie

Moduł jest powszechnie stosowany w automatyce budynkowej (HVAC) i przemysłowej, szczególnie tam, gdzie czujniki KTY (charakteryzujące się dużą czułością i stabilnością w umiarkowanym zakresie temperatur) są już zainstalowane. Montaż na szynie DIN ułatwia integrację z rozdzielnicami i szafami sterowniczymi.

MAX-AT-1U-KT F&F to modułowy przetwornik temperatury na szynę DIN. Konwertuje sygnał z czujników KTY81-210 na bezpieczny sygnał napięciowy 1÷10 V, idealny do systemów wymagających łatwego wykrywania błędów w automatyce HVAC/BMS.
