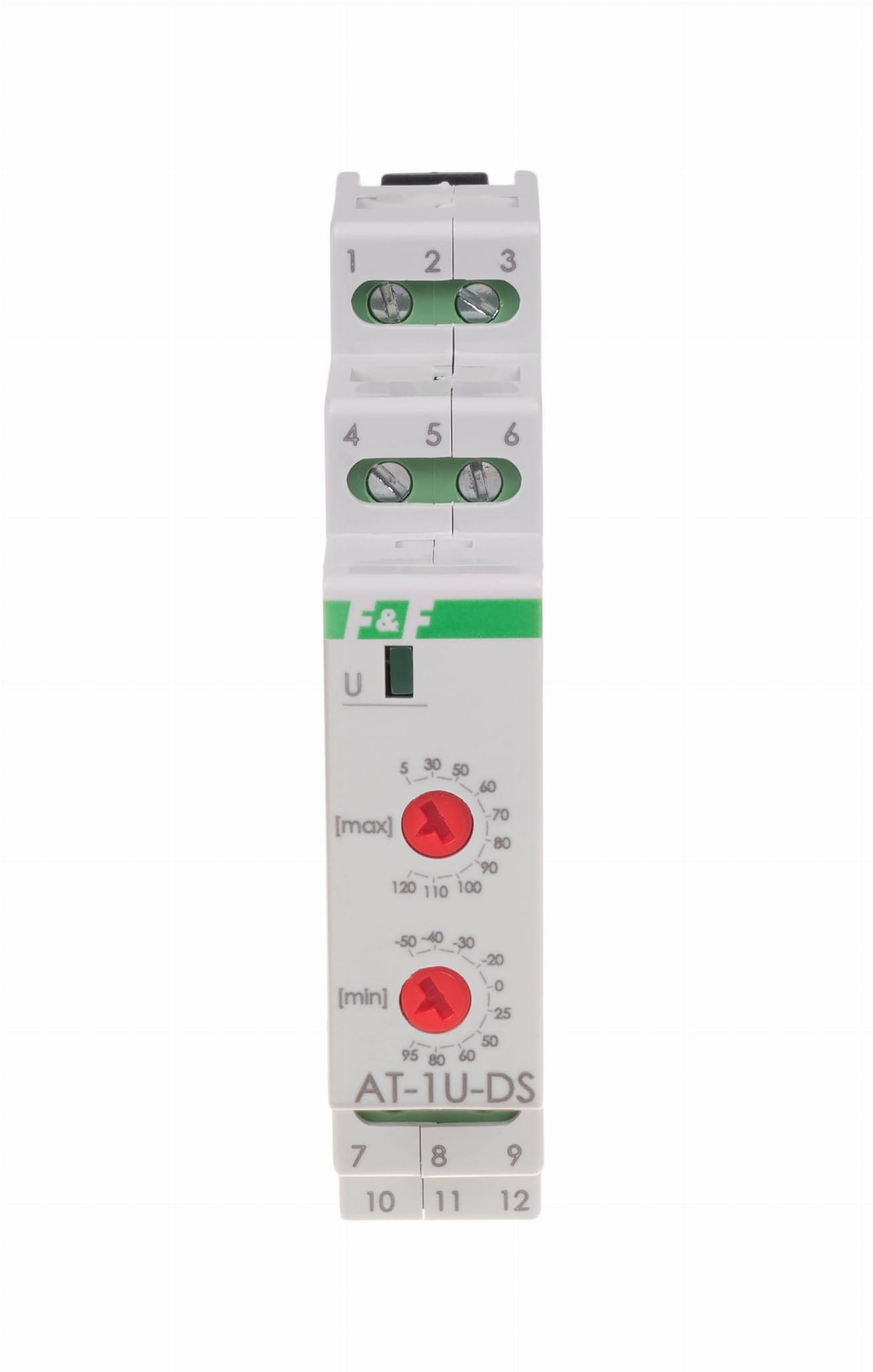

Przetwornik Temperatury MAX-AT-1U-DS (DS18B20, 0÷10 V, 1 moduł)

Przetwornik temperatury MAX-AT-1U-DS to innowacyjny moduł przeznaczony do pomiaru temperatury przy wykorzystaniu popularnych cyfrowych czujników serii DS18B20, DS18S20 lub DS1820. Przekształca on cyfrowy pomiar z czujnika na unifikowany analogowy sygnał napięciowy w zakresie 0÷10 V.

Moduł umożliwia ciągły pomiar w szerokim zakresie temperatur i jest przeznaczony do montażu na szynie DIN (zajmuje 1 moduł). Kluczową cechą jest możliwość współpracy z czujnikiem cyfrowym, co zapewnia wysoką dokładność pomiaru. Przetwornik oferuje również nastawialny zakres pomiarowy.

Kluczowe Parametry i Funkcjonalności MAX-AT-1U-DS

Zasada Działania i Zastosowanie

Cyfrowa Precyzja, Analogowe Wyjście

W przeciwieństwie do przetworników obsługujących czujniki rezystancyjne (Pt100, KTY), MAX-AT-1U-DS odczytuje dane z czujnika DS18B20 w postaci cyfrowej. Zaletą jest mniejsza podatność na zakłócenia i możliwość umieszczenia czujnika na dłuższym przewodzie (do 50 m) bez utraty precyzji, co jest typowe dla czujników cyfrowych.

Nastawialne Skalowanie

Użytkownik może samodzielnie zdefiniować zakres temperatury, który ma odpowiadać wyjściu 0 V do 10 V. Przykładowo, jeśli interesuje nas zakres od 0°C do 100°C, moduł można tak ustawić, że 0 V odpowiada 0°C, a 10 V odpowiada 100°C.

Zastosowanie

Moduł MAX-AT-1U-DS jest idealny do aplikacji w automatyce budynkowej (HVAC, monitoring ogrzewania podłogowego) i przemysłowej, gdzie konieczne jest wykorzystanie czujników DS18B20 (znanych z wysokiej precyzji i niskiego kosztu), ale system sterowania (np. starszy sterownik PLC) wymaga analogowego wejścia 0÷10 V. Montaż na szynie DIN ułatwia integrację w szafach sterowniczych.

MAX-AT-1U-DS F&F to modułowy przetwornik na szynę DIN. Konwertuje cyfrowy odczyt z czujników DS18B20 na nastawialny sygnał napięciowy 0÷10 V, łącząc zalety cyfrowego pomiaru z wymogami analogowych systemów sterowania.
