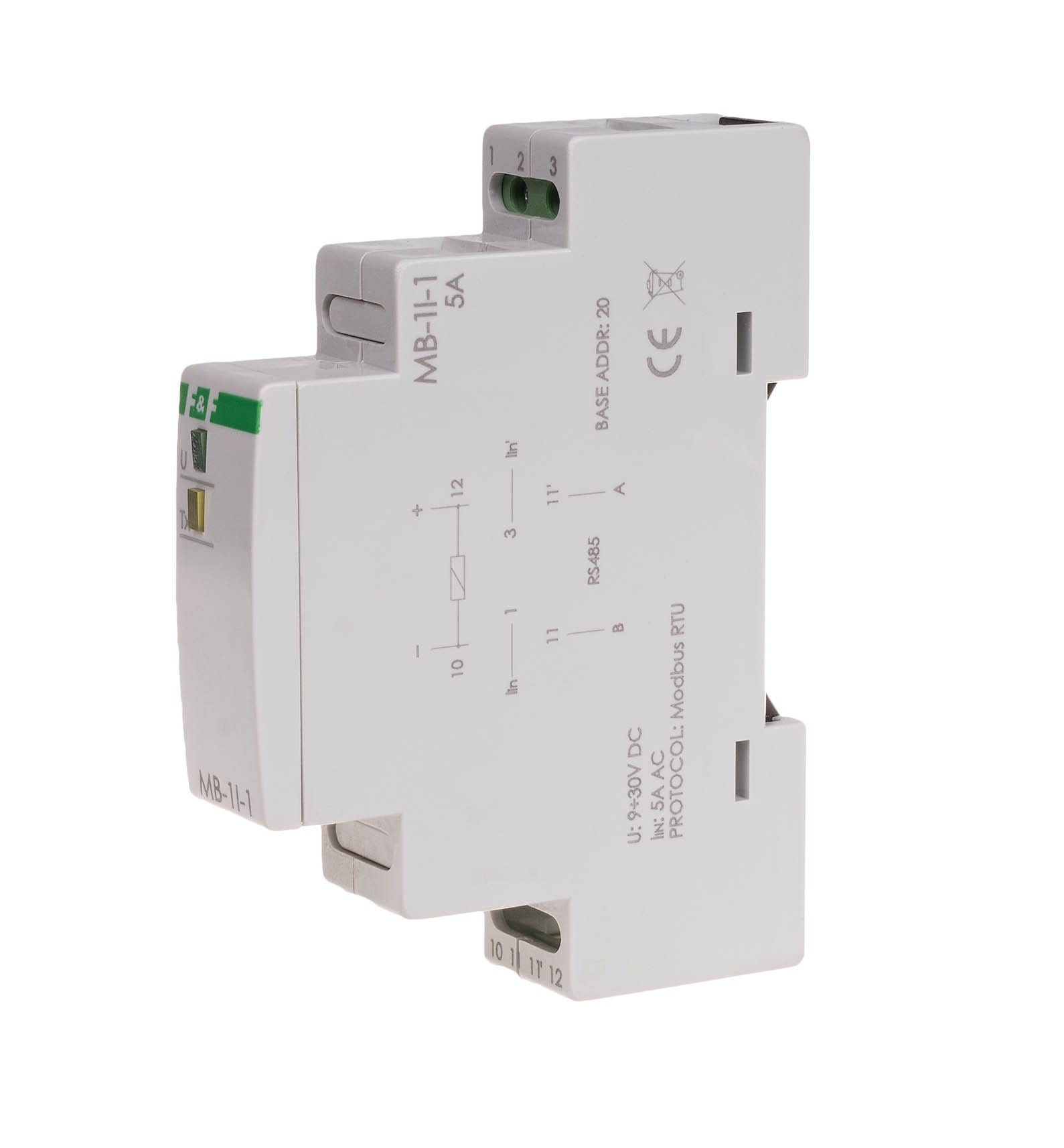

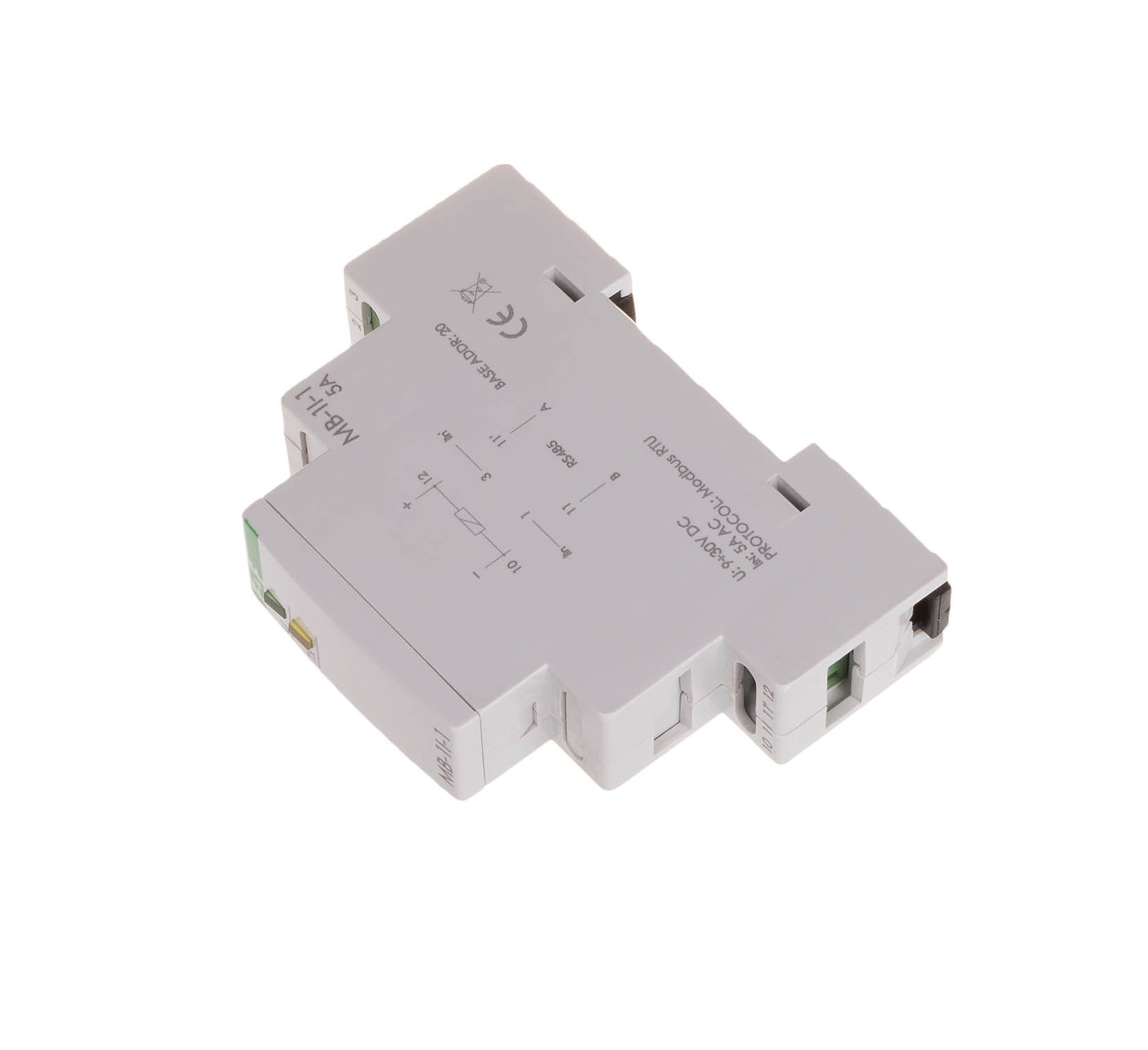

Jednofazowy Przetwornik Natężenia Prądu 5 A MAX-MB-1I-1-5A z MODBUS RTU

Przetwornik natężenia prądu MAX-MB-1I-1-5A to moduł typu SLAVE przeznaczony do ciągłego pomiaru wartości skutecznej natężenia prądu (TrueRMS) na jednym kanale. Wersja 5 A jest specjalnie przystosowana do współpracy z przekładnikami prądowymi o prądzie wtórnym 5 A, umożliwiając pośredni pomiar dużych prądów w instalacjach jednofazowych.

Urządzenie dokonuje pomiaru prądu zmiennego (AC) oraz stałego (DC) i udostępnia zebrane dane pomiarowe do sieci automatyki poprzez port RS-485 z protokołem komunikacyjnym MODBUS RTU.

Kluczowe Parametry i Funkcjonalności MAX-MB-1I-1-5A

Działanie i Integracja

Współpraca z Przekładnikami Prądowymi

Model MAX-MB-1I-1-5A jest przeznaczony do mierzenia prądów o dużym natężeniu, gdzie prąd pierwotny jest redukowany przez zewnętrzny przekładnik do standardowego poziomu 5 A na wejściu przetwornika. Użytkownik musi jedynie skonfigurować współczynnik przekładni w systemie nadrzędnym (SCADA/PLC), aby uzyskać rzeczywistą wartość mierzonego prądu.

Cyfrowa Transmisja Danych

Przetwornik dokonuje pomiaru i przesyła wyniki cyfrowo poprzez interfejs RS-485 i protokół MODBUS RTU. Jest to standardowe rozwiązanie dla:

• Systemów BMS i SCADA, w których dane o zużyciu energii muszą być zbierane i analizowane centralnie.
• Aplikacji kontroli obciążenia i monitoringu parametrów sieci.

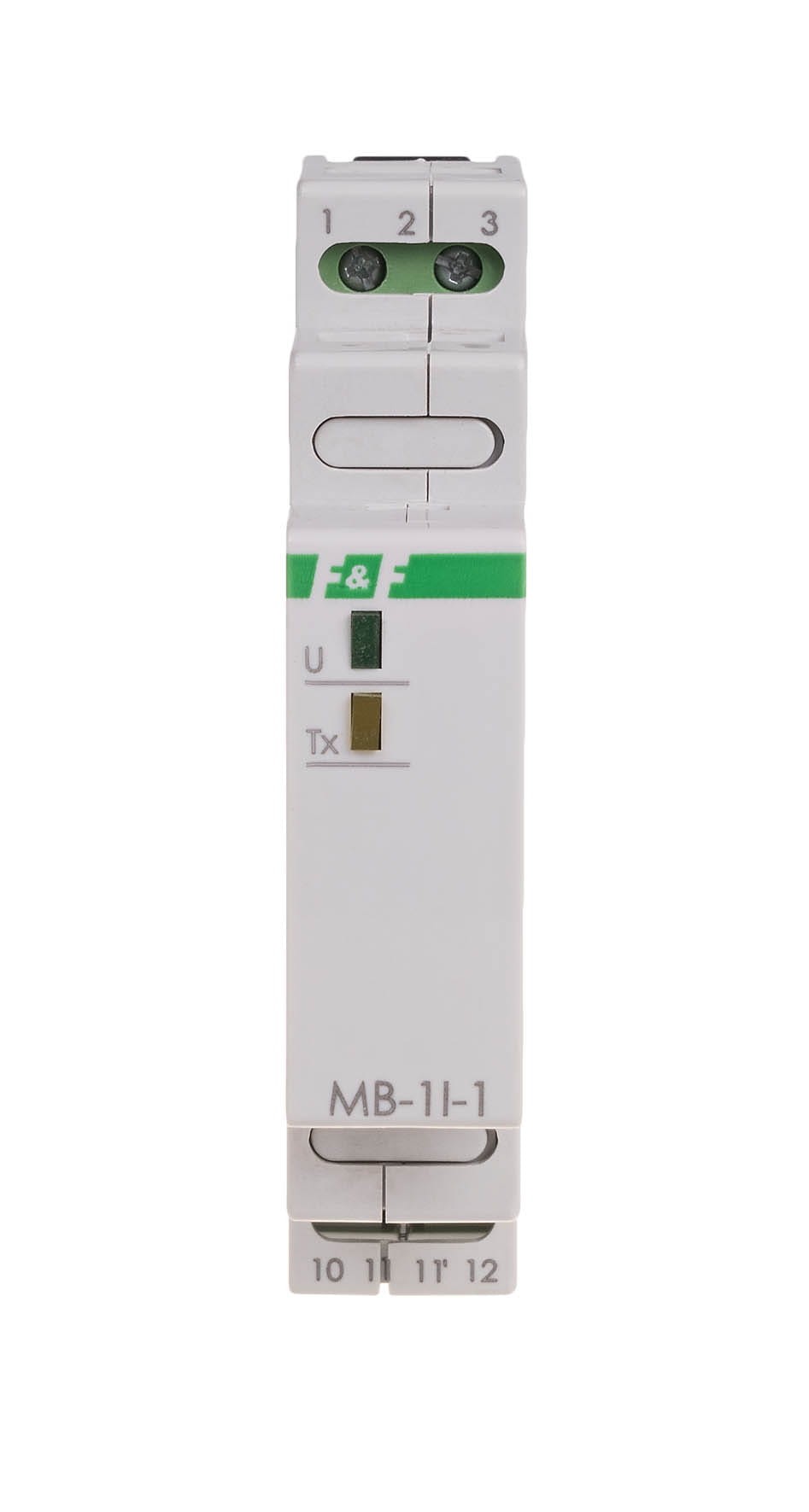

Moduł posiada wskaźniki LED sygnalizujące zasilanie (LED U) oraz poprawną wymianę danych (LED Tx). Adres sieciowy ustawia się za pomocą przełącznika wielopozycyjnego pod elewacją.

MAX-MB-1I-1-5A F&F to kompaktowy, jednofazowy przetwornik prądu (TrueRMS) do pomiaru pośredniego (współpraca z przekładnikiem prądowym 5 A). Jest idealny do zdalnego monitoringu wysokich prądów w obwodach jednofazowych z wykorzystaniem protokołu MODBUS RTU.
