Trójfazowy Przetwornik Napięcia MAX-MB-3U-1 z MODBUS RTU

Przetwornik pomiaru napięcia MAX-MB-3U-1 to moduł typu SLAVE przeznaczony do ciągłego pomiaru wartości skutecznej napięcia (TrueRMS) w instalacjach trójfazowych (prąd przemienny AC) lub w obwodach napięciowych prądu stałego (DC). Urządzenie dokonuje pomiaru na trzech niezależnych kanałach i udostępnia zebrane dane w sieci automatyki poprzez port RS-485 z protokołem komunikacyjnym MODBUS RTU.

Dzięki pomiarowi TrueRMS, przetwornik gwarantuje dużą dokładność odczytu, nawet w przypadku przebiegów napięcia odbiegających od sinusoidy (odkształconych).

Kluczowe Parametry i Funkcjonalności MAX-MB-3U-1

Działanie i Uwagi Techniczne

Zastosowanie i Integracja

Przetwornik MAX-MB-3U-1 jest przeznaczony do:

• Monitorowania napięć fazowych w instalacjach trójfazowych.
• Przesyłania danych pomiarowych do systemów BMS, SCADA lub sterowników PLC.
• Sygnalizowania anomalii napięciowych w sieci zasilającej.

Pomiar TrueRMS

Pomiar wartości TrueRMS (rzeczywistej wartości skutecznej) jest kluczowy w nowoczesnych systemach energetycznych, gdzie często występują odkształcenia napięcia spowodowane przez nieliniowe obciążenia (np. zasilacze impulsowe, falowniki). Gwarantuje to, że odczyty napięcia są dokładne i wiarygodne.

Izolacja Galwaniczna i Ograniczenia

Ważna uwaga:

• Kanały pomiarowe nie są galwanicznie separowane od siebie.
• Kanały pomiarowe są galwanicznie separowane od wejścia zasilającego przetwornik i portu komunikacyjnego RS-485 (napięcie przebicia WE-WY to 3 kV).
• Nie należy dokonywać jednoczesnego pomiaru napięć stałych i zmiennych.

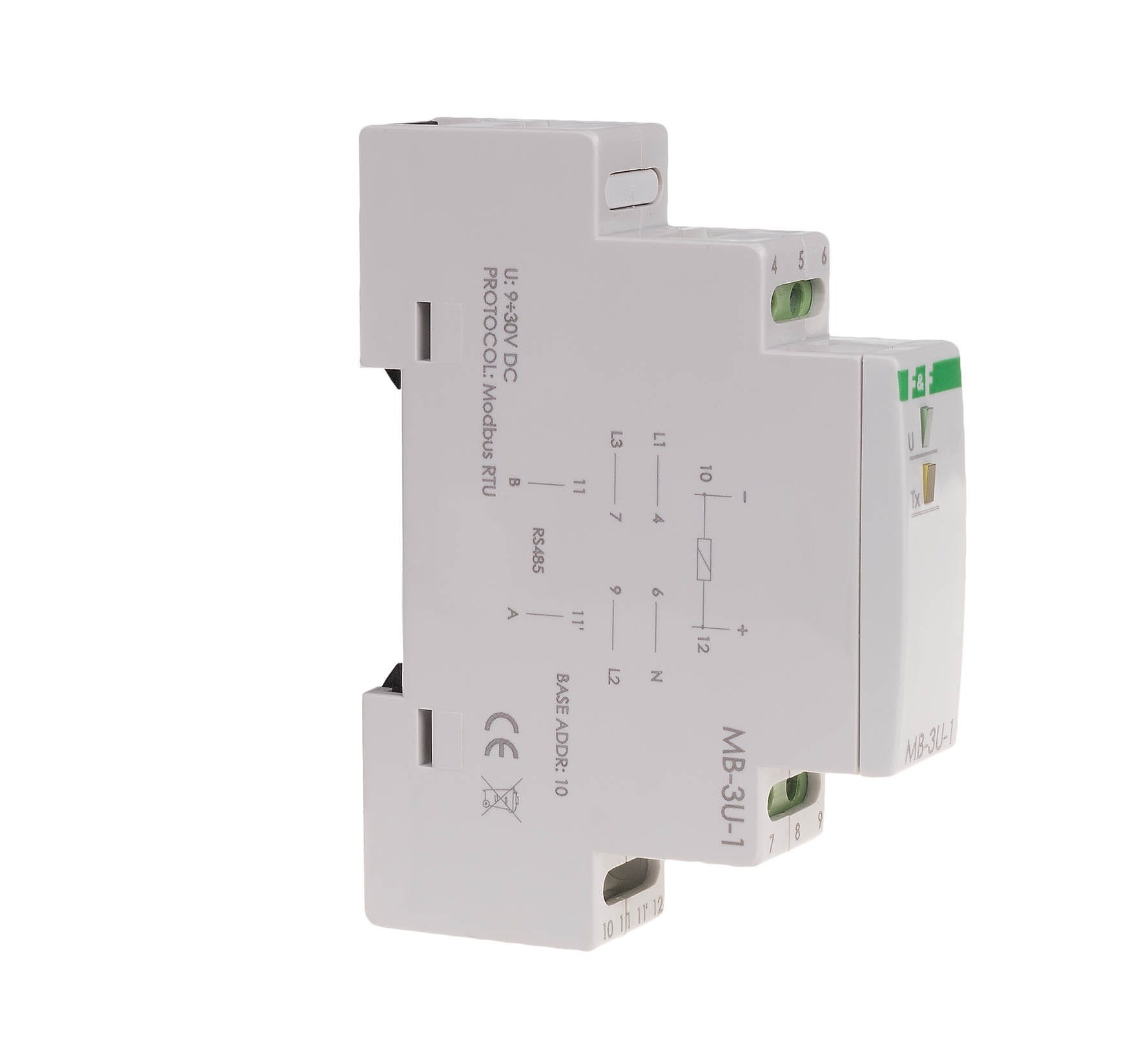

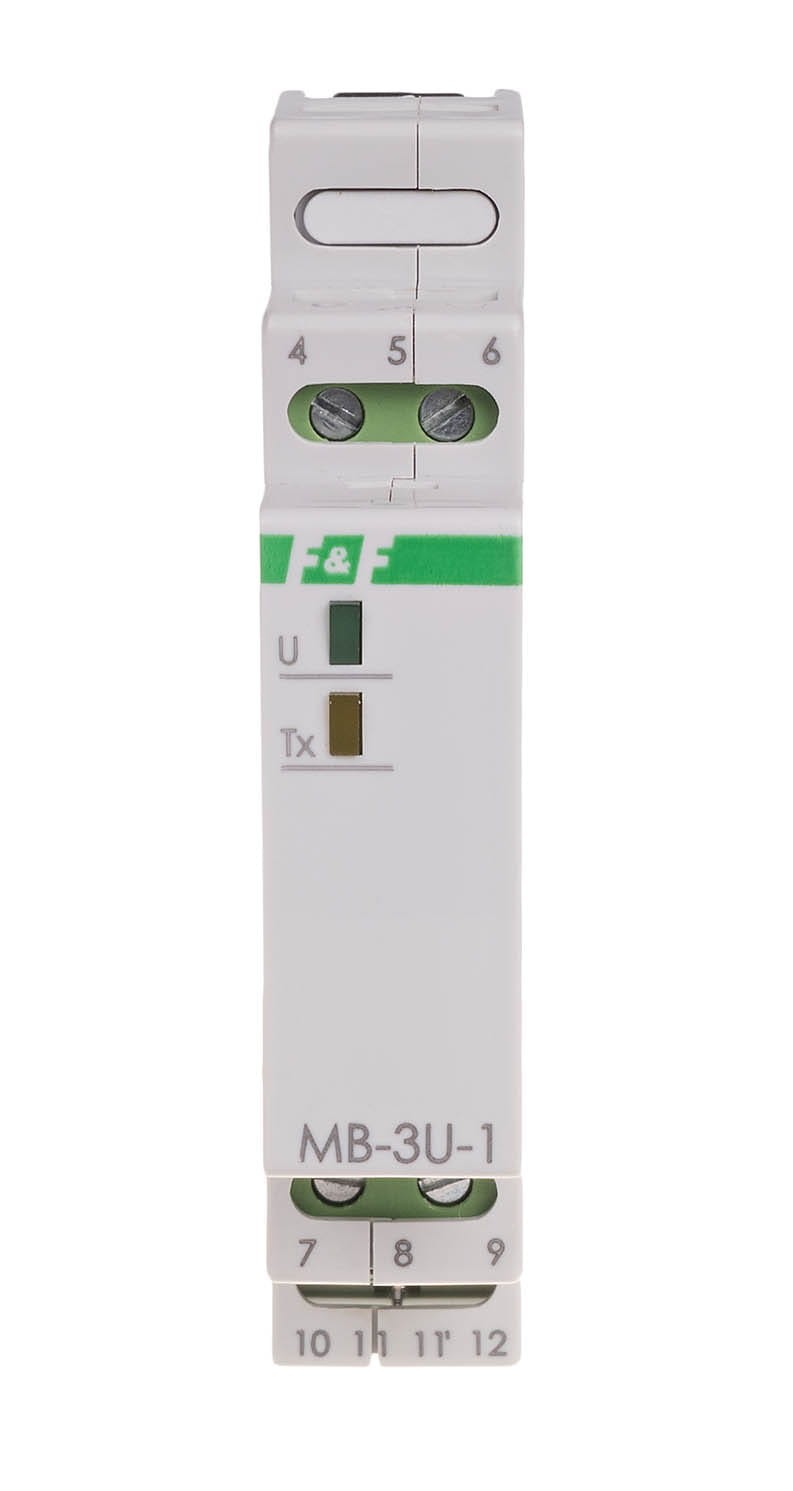

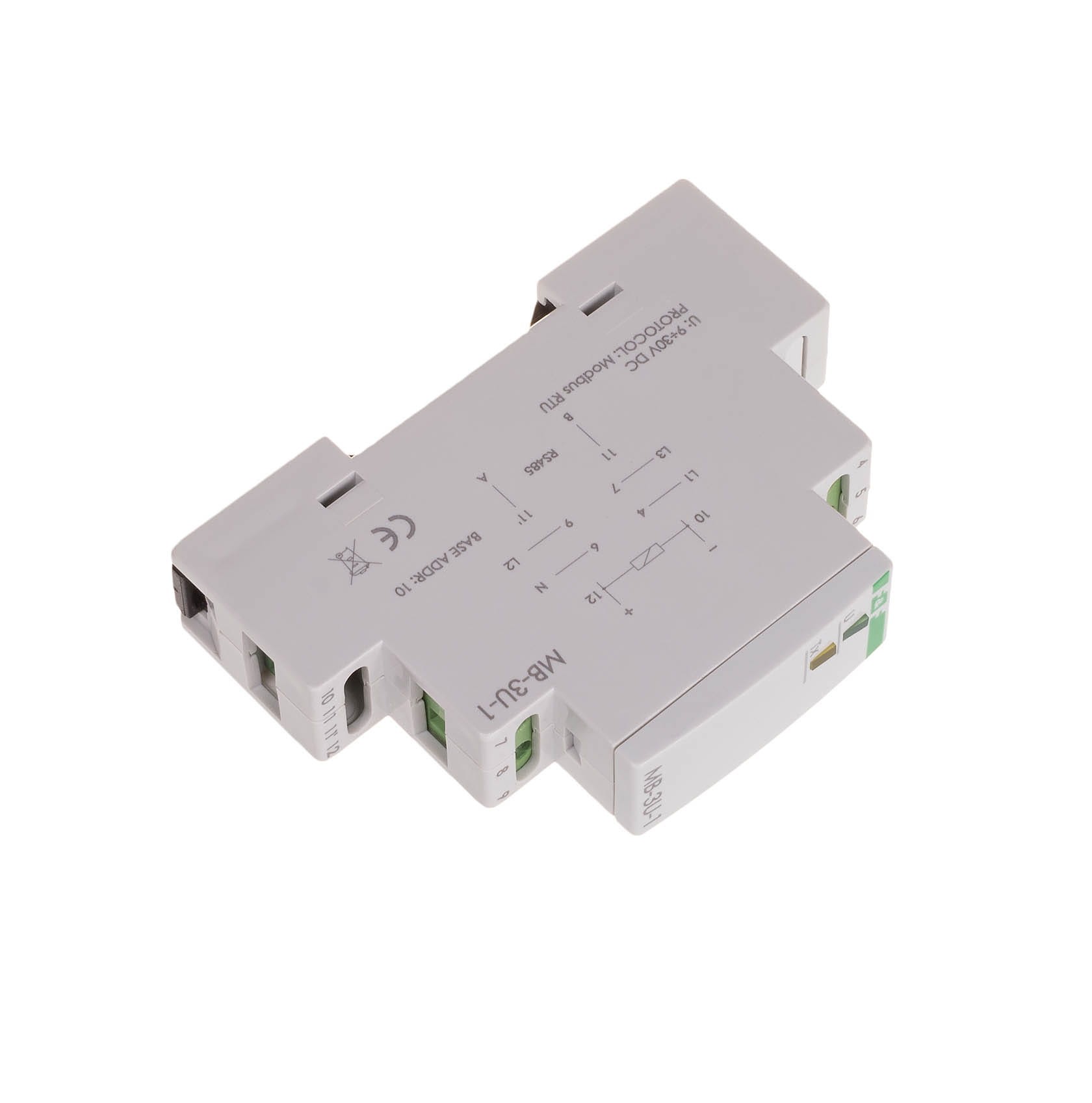

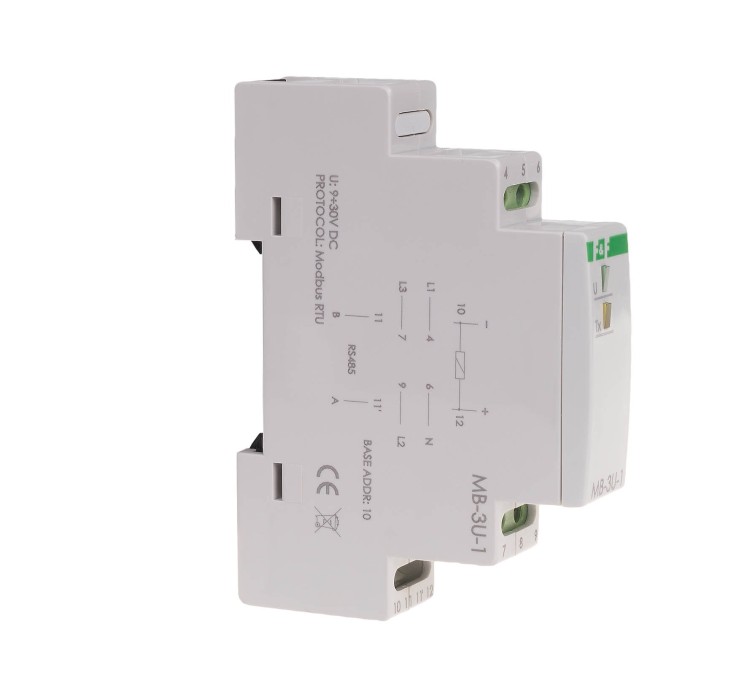

MAX-MB-3U-1 F&F to kompaktowy, modułowy (1 moduł DIN) przetwornik napięcia trójfazowego. Mierzy wartość TrueRMS w zakresie 0÷285 V AC (lub 0÷400 V DC) i udostępnia wyniki pomiarów do systemu nadrzędnego poprzez protokół MODBUS RTU.
