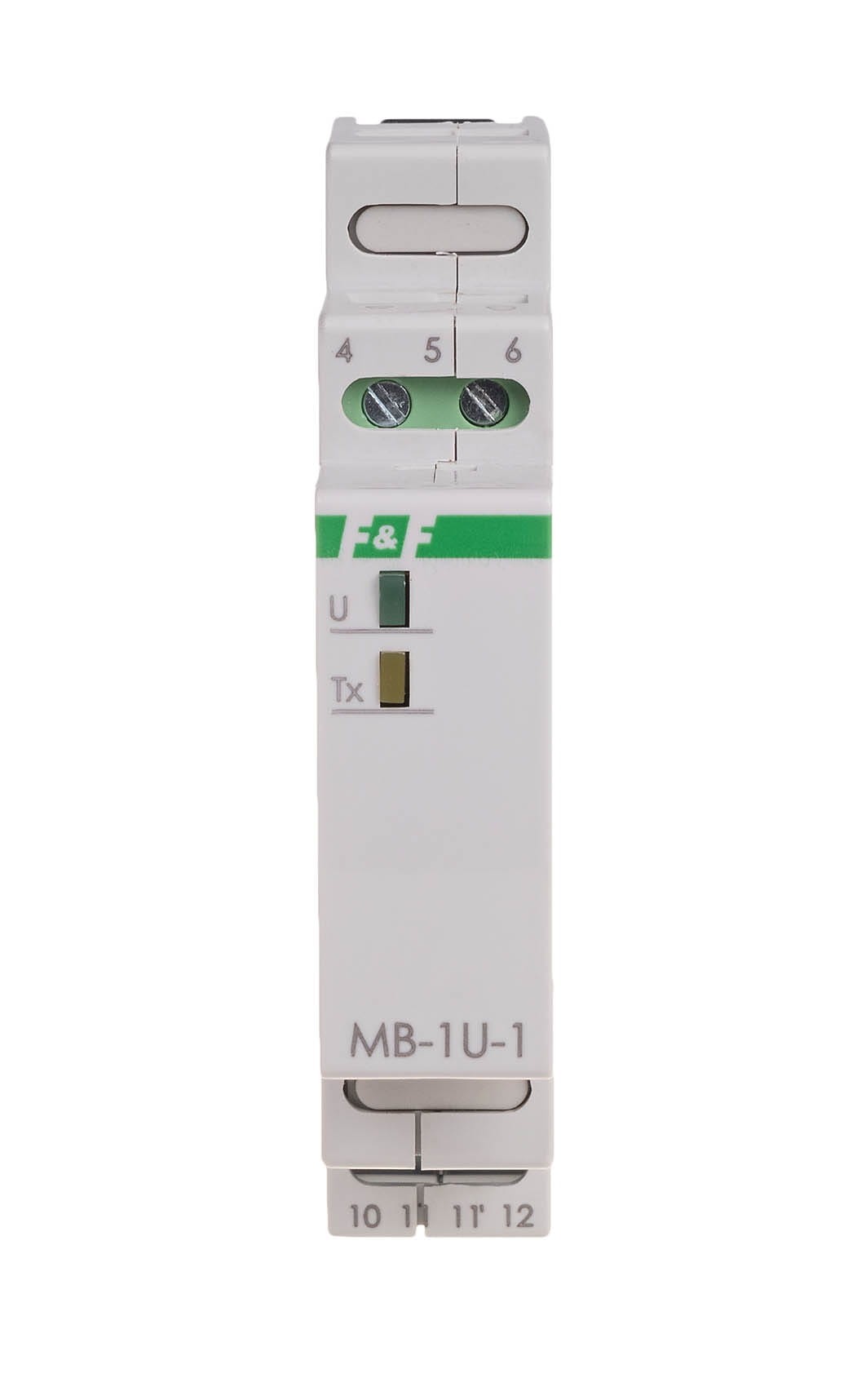

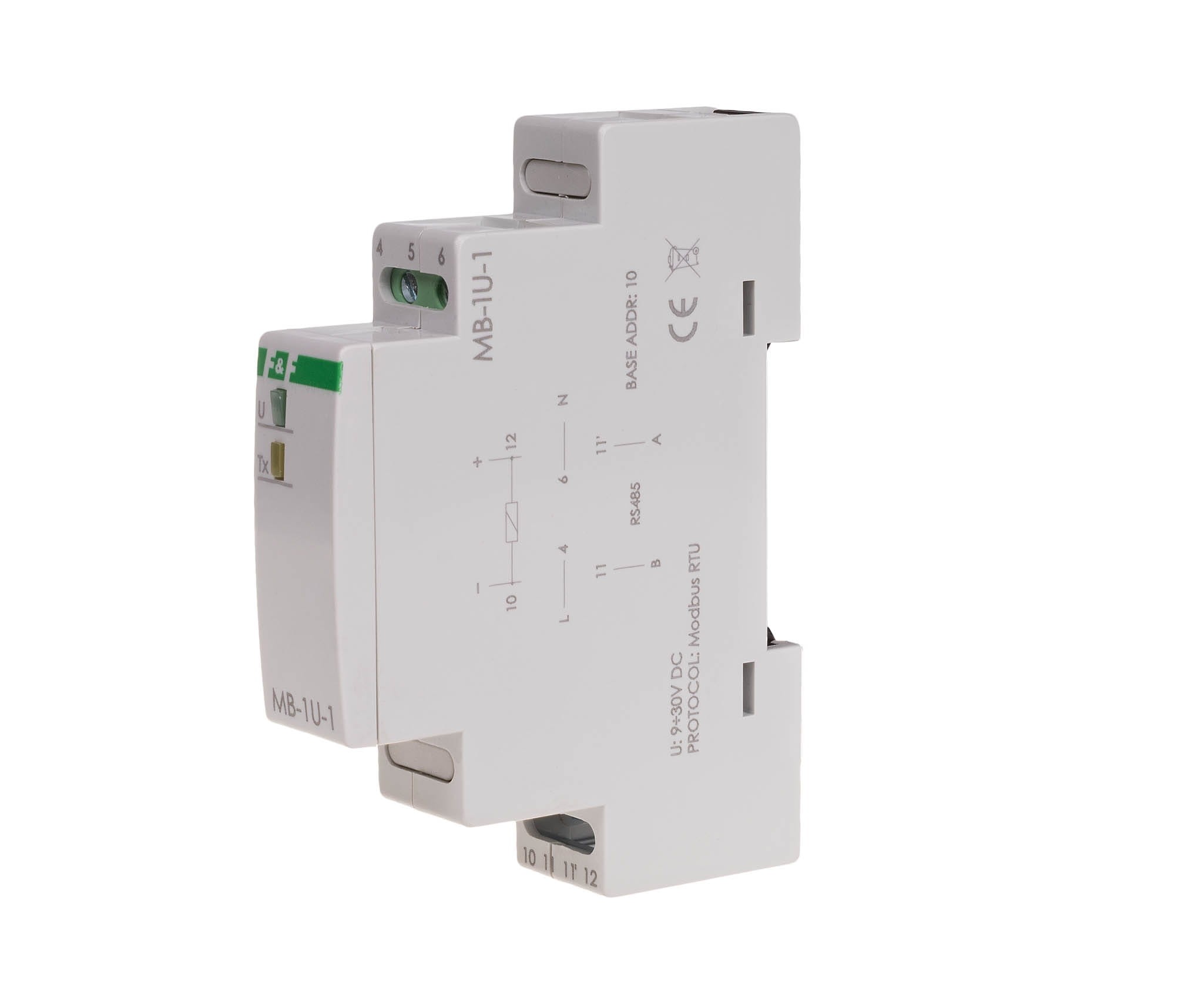

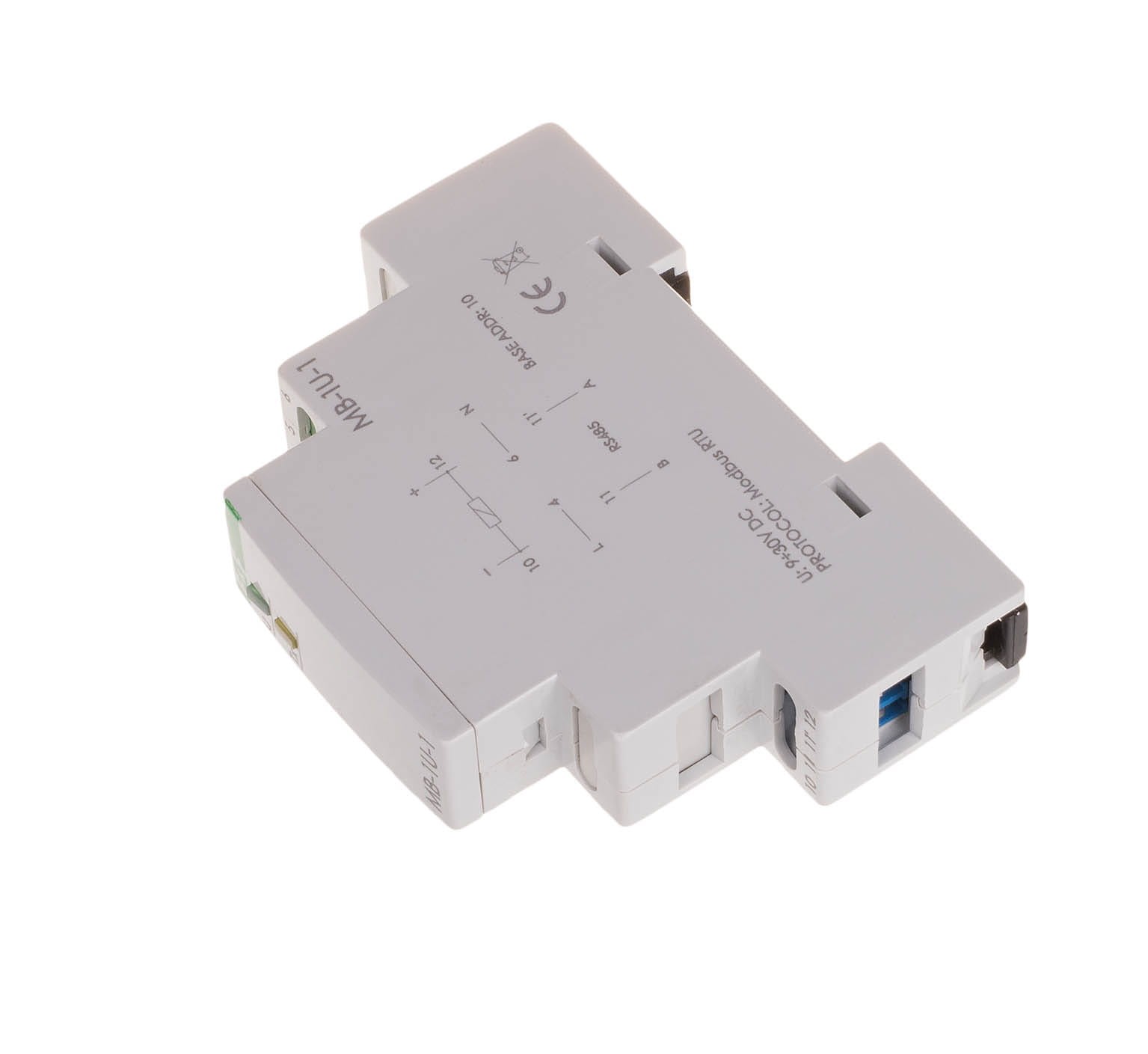

Jednofazowy Przetwornik Napięcia MAX-MB-1U-1 z MODBUS RTU

Przetwornik pomiaru napięcia MAX-MB-1U-1 to moduł typu SLAVE przeznaczony do ciągłego pomiaru wartości skutecznej napięcia (TrueRMS) w instalacjach jednofazowych (prąd przemienny AC) lub w obwodach napięciowych prądu stałego (DC). Urządzenie dokonuje pomiaru na jednym kanale i udostępnia zebrane dane w sieci automatyki poprzez port RS-485 z protokołem komunikacyjnym MODBUS RTU.

Dzięki pomiarowi TrueRMS, przetwornik gwarantuje dużą dokładność odczytu, co jest szczególnie ważne w przypadku przebiegów napięcia odbiegających od sinusoidy (odkształconych).

Kluczowe Parametry i Funkcjonalności MAX-MB-1U-1

Zasada Działania i Integracja

Zdalny Odczyt Napięcia

Przetwornik MB-1U-1 dokonuje ciągłego pomiaru napięcia i przesyła odczytane dane cyfrowo poprzez interfejs RS-485. Odczyt wartości mierzonego napięcia oraz nastawa wszystkich parametrów komunikacji (np. adres sieciowy) odbywa się za pomocą protokołu MODBUS RTU. Adres sieciowy modułu można ustawić za pomocą przełącznika wielopozycyjnego umieszczonego pod elewacją czołową.

Zastosowanie

Urządzenie znajduje zastosowanie w systemach monitorowania i zarządzania energią, gdzie wymagane jest dokładne i zdalne monitorowanie parametrów sieci jednofazowych (zarówno AC, jak i DC), w tym:

• Kontrola napięcia w instalacjach automatyki i zasilaczach.
• Integracja danych pomiarowych z systemami SCADA i BMS.
• Monitoring jakości zasilania w obwodach o przebiegach odkształconych.

MAX-MB-1U-1 F&F to kompaktowy, modułowy (1 moduł DIN) przetwornik napięcia jednofazowego (TrueRMS). Mierzy napięcie w zakresie 0÷285 V AC i 0÷400 V DC, udostępniając wyniki pomiarów do systemu nadrzędnego poprzez protokół MODBUS RTU.
